| 브랜드 이름: | PRMCAS |
| 모델 번호: | ZLSH20-I 시리즈 |
| MOQ: | ≥10pcs |
| 포장에 대한 세부 사항: | 각 판지마다 4pcs |
| 지불 조건: | 회사 계정 기반 T/T |
정확하고 신뢰할 수 있는 모션 컨트롤 자동화 솔루션
15년 이상의 산업용 모션 컨트롤 경험

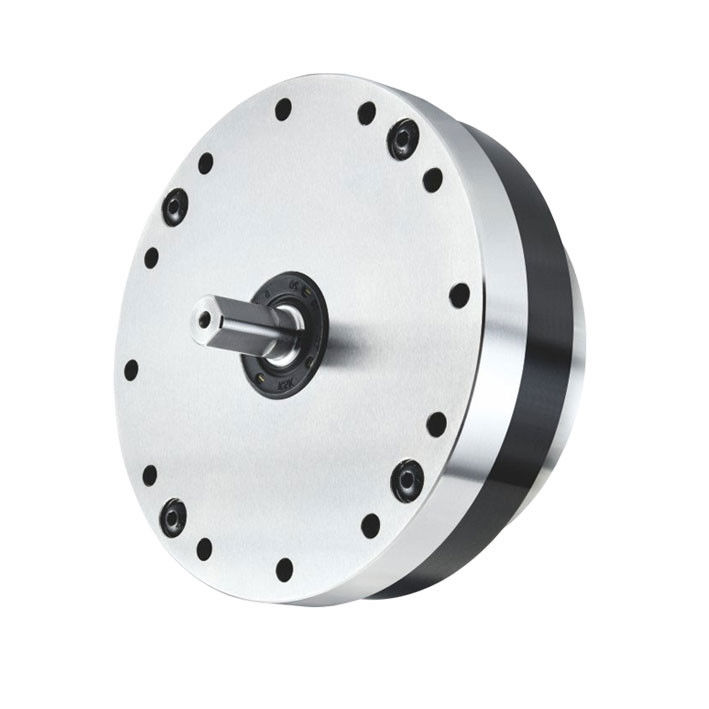

ZLSH20-I RATIO 50/100/120:1 로보틱스 및 다양한 산업 자동화 애플리케이션을 위한 고 정밀 하모닉 기어박스
하모닉 기어박스 (harmonic gearboxes) 는 하모닉 환속기 (harmonic reducers) 라고도 불리며, 주로 네 가지 기본 구성 요소로 구성됩니다. Harmonic transmission reducer is a kind of flexible bearing with a wave generator to produce controllable elastic deformation of the flexible gear and it transforms the force by meshing with rigid teeth.
PRMCAS 하모닉 기어 리듀서 특징 및 장점다음 각 호의
전송 비율이 더 높습니다.단 단계의 하모닉 변속기 전송 속도의 비율은 70 ~ 320입니다.1, 최대 1까지 도달할 수 있습니다.0001 특정 하모닉 감소기, 그리고 다단계 전송 속도 비율은 30 이상에 도달 할 수 있습니다.000:1.
높은 운반 용량이것은 하모닉 기어 변속기에서 동시에 매시되는 치아 수가 동시에 치아 총 수의 30% 이상을 차지할 수 있기 때문입니다.그리고 부드러운 바퀴는 고강도 물질을 사용합니다., 그리고 이빨은 얼굴 접촉으로 연결되어 있습니다.
높은 전송 정확성이것은 동시에 조화적 변속기 변속기의 이빨의 수가 있기 때문에, 멀티 이빨 메시는 오류에 대한 상호 보상 효과를 가지고, 그래서전송 정확도가 더 높습니다.n 같은 변속기 정확도 수준의 경우, 전송 오류는 일반 실린더 변속기의 1/4 정도입니다.
높은 드라이브 효율과 안정적인 운동부드러운 바퀴 치아가 전송 도중 균일한 방사선 움직임을 움직였기 때문에 입력 속도가 매우 높더라도 바퀴 치아의 상대적인 미끄러짐 속도는 여전히 매우 낮습니다.그래서 바퀴의 치아는 작은 마모입니다, 높은 효율성 (69% ~ 96%까지 도달 할 수 있습니다). 입력 및 매시링으로 인해 장비의 양쪽이 작업에 참여했기 때문에 충돌이 없었고 운동은 안정적이었습니다.
단순 한 구조, 소수의 부품, 편리 한 설치여기에 3개의 기본 부품만 있고, 입력 및 출력 샤프트는 동축선입니다. 그래서 구조는 간단하고 쉽게 설치할 수 있습니다.
작은 부피와 가벼운 무게정규 리드커와 비교하면 출력 토크가 같을 때 하모닉 기어 리드커의 부피는 2/3 감소하고 무게는 1/2 감소 할 수 있습니다.
닫힌 공간에 적용할 수 있습니다.부드러운 바퀴의 유연성 특성을 이용하면, 회전이라는 귀중한 이점은 다른 변속기와 비교할 수 없습니다.
신청서
하모닉 환기는 산업용 로봇, 서비스 로봇, 로봇 팔, 카튼 포장 기계, 의료 기계 등 많은 자동화 분야에서 널리 사용됩니다.측정 및 분석/시험 기계, 큰 망원경, 케이블 제조 장비, 정밀 포장 기계, 기상 장비, 고급 기기, 광학 제조 장비,반도체 제조 장치, 크리스탈 제조 장비, FPD 제조 장치, 통신 장치, 항공 우주 기계, CNC 기계 도구, 레이더 및 다양한 위성 지상 수신 장비.
하모닉 환기는 높은 정확성, 높은 신뢰성, 작은 크기, 가벼운 무게로 생산 효율성 향상 및 산업 업그레이드를 촉진하는 데 중요한 역할을했습니다.그리고 큰 부하 용량본질 기술 발전과 비용의 감소로, 하모닉 감소기의 응용 분야는 여전히 확장되고 있습니다.
ZLSH20-50-I, 감소 비율 50: 1 하모닉 기어 감소기 기계 도면 및 주요 기술 사양은 아래와 같습니다.
| 등급 토크 @2000rpm |
최대 시작 및 정지 토크 | 최대 평균 토크 | 최대 순간 토크 | 최대 입력 속도 | 허용되는 평균 입력 속도 | 수명 |
| N.m | N.m | N.m | N.m | rpm | rpm | 시간 |
| 25 | 63 | 37 | 108 | 6500 | 3500 | >14000 |
| 각 정확성 | 히스테레시스 | 시작 토크 | 가속 토크 | 구부러진 토크 | 맥스. 반발 | 윤활 |
| 아크민 | 아크민 | N.m | N.m | N.m | arcsec | 평생용 기름 |
| 0.14 | 2 | 14 | 8.4 | 440 | 17 | 소음<60dB |
ZLSH20-100-I, 감소 비율 100:1 하모닉 기어 감소기 기계 도면 및 주요 기술 사양 아래와 같이,
| 등급 토크 @2000rpm |
최대 시작 및 정지 토크 | 최대 평균 토크 | 최대 순간 토크 | 최대 입력 속도 | 허용되는 평균 입력 속도 | 수명 |
| N.m | N.m | N.m | N.m | rpm | rpm | 시간 |
| 40 | 91 | 54 | 162 | 6500 | 3500 | >14000 |
| 각 정확성 | 히스테레시스 | 시작 토크 | 가속 토크 | 구부러진 토크 | 맥스. 반발 | 윤활수n |
| 아크민 | 아크민 | N.m | N.m | N.m | arcsec | 평생용 기름 |
| 0.14 | 2 | 9.9 | 12 | 440 | 9 | 소음<60dB |
ZLSH20-120-I, 감소 비율 120: 1 하모닉 기어 감소기 기계 도면 및 주요 기술 사양은 아래와 같습니다.
| 등급 토크 @2000rpm |
최대 시작 및 정지 토크 | 최대 평균 토크 | 최대 순간 토크 | 최대 입력 속도 | 허용되는 평균 입력 속도 | 수명 |
| N.m | N.m | N.m | N.m | rpm | rpm | 시간 |
| 40 | 99 | 54 | 162 | 6500 | 3500 | >14000 |
| 각 정확성 | 히스테레시스 | 시작 토크 | 가속 토크 | 구부러진 토크 | 맥스. 반발 | 윤활 |
| 아크민 | 아크민 | N.m | N.m | N.m | arcsec | 평생용 기름 |
| 0.14 | 2 | 9.3 | 13 | 440 | 8 | 소음<60dB |
참고:모델 선택에 어려움을 겪는 경우, 그냥 친절하게 저희에게 연락 하 고 가장 적절한 절제기를 추천 할 것입니다.

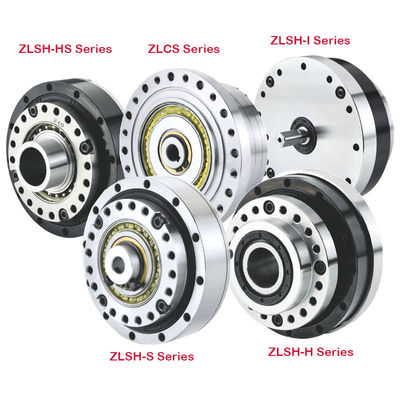

더 많은 종류 의 조화적 변속기
|
