1제품 개요

스텝 모터 (step motor) 는 전기 펄스 신호를 해당 각 이동 또는 선 이동으로 변환하는 모터이다.그것은 회전 (회전 각도) 를 제어하기 위해 펄스의 양과 주파수를 사용할 수 있습니다, 회전 속도) 자동화 응용 프로그램에서. 각 펄스에 대해 모터 로터는 각도 또는 앞으로 회전하고 출력 각도 이동 또는 라인 이동은 입력 펄스에 비례합니다.그리고 속도는 펄스 주파수와 비례합니다따라서 스텝 모터는 펄스 모터라고도 불립니다.

과부하가 없는 경우, 모터의 회전 속도와 정지 위치는 부하 변화에 영향을 받지 않고, 펄스 입력의 주파수와 수에만 달려 있습니다.모터에 펄스 신호를 추가, 그리고 모터는 단계적 거리를 회전합니다. 이 직선적 인 관계의 장점은 펄스와 각 회전, 더 나아가 단계적 모터는 누적 오류없이 주기적인 오류만 가지고 있다는 것입니다.자동화 속도에 널리 사용되는 단계 모터를 만들, 위치 및 다른 제어 필드 쉽게.

제품 연구 및 기술 개발의 발전으로, 단계 시스템의 성능은 더욱 향상되었습니다.요즘은 대부분 발걸음이 없어, 그리고 수명이 매우 길고, 거의 유지 보수 필요 없습니다. 이것은 스텝퍼를 대중화하고 많은 종류의 산업 자동화 모션 제어 응용 프로그램에서 널리 사용됩니다.

비록 단계 모터와 제어 기술은 현재 매우 성숙하지만, 제대로 사용되지 않으면 여전히 단계 손실, 즉 위치 오류 등이 발생할 수 있습니다.어떤 문제와 해결책을 분석.

방향 변경 때 펄스를 잃는 것은 잘못된 위치로 이어집니다.

방향이 바뀌면, 펄스가 사라집니다. 어떤 방향으로든 정확하다는 뜻이죠. 하지만 방향이 바뀌면 오류가 쌓이고,더 편향적이면.

해결책: 일반적으로, 스테퍼 드라이버는 방향 및 펄스 신호에 대한 특정 요구 사항이 있습니다. 예를 들어,방향 신호는 펄스의 첫 번째 상승 또는 하락 가장자리가 도착하기 몇 마이크로초 전에 결정됩니다 (다양한 드라이버는 다른 요구 사항이 있습니다)그렇지 않으면, 실제 필요한 방향의 반대 방향으로 움직이는 펄스가 있을 것입니다. 마지막으로 문제는 점점 더 벗어나면서 나타납니다.더 작은 분할이 더 눈에 띄는주요 해결책은 펄스의 논리를 변경하거나 지연을 추가하는 소프트웨어를 사용하는 것입니다.

초기 속도가 너무 높고 가속도 너무 커서 때로는 스텝 손실이 발생합니다.

해결책: 스테퍼 모터의 특성으로 인해 초기 속도는 너무 높지 않아야합니다. 특히 부하 관동력이 큰 경우. 초기 속도가 1r/s 이하로 권장됩니다.그 영향이 작을 수 있도록같은 가속도가 너무 커지면, 그것은 또한 시스템에 큰 영향을 미칠 것입니다.

모터 출력 토크가 충분하지 않음

해결책:모터 전류를 적절히 증가시키고, 진보 드라이버의 전압을 증가 (선택 드라이버에주의를 기울이고), 더 높은 토크를 가진 모터를 선택하십시오.

환경의 전자기 간섭은 제어기 또는 드라이버의 잘못된 작동을 유발하여 정확하지 않은 위치로 이어집니다.

장애의 근원을 식별하고 신호 라인을 위해 보호 된 전선을 사용하여 공간 거리를 증가시키는 것과 같은 단계 시스템에 대한 전자 자기 간섭을 줄여야합니다.그리고 제어기 또는 드라이버의 좋은 지상화를 보장하여 통신 채널을 차단하고 방해 방지 능력을 향상시킵니다..

해결책:

• 일반 전선을 이중 보호 전선으로 대체하여 시스템 내의 신호 라인은 전자기 간섭 능력을 줄이기 위해 높은 전류 또는 높은 전압의 전선과 분리됩니다.
• 전력 필터를 사용하여 전력망에서 장애파를 필터링합니다그리고 시스템 내 장치들 사이의 간섭을 줄이기 위해 허용 조건 하에 주요 전기 장비의 입력 단말기에 전력 필터를 추가합니다..
• 기기 간 신호 전송을 위해 광 전기 차단 장치를 사용하는 것이 가장 좋습니다. 조건이 허용되는 경우,펄스 및 방향 신호는 광 전기 차단과 함께 차분 방법을 사용하여 전송해야합니다.합리적인 부하에서 (전자기 릴레, 소레노이드 밸브와 같이), 저항 용량 흡수 또는 빠른 방출 회로는 양쪽 끝에 추가됩니다.합리적인 부하는 초기 순간에 10-100 배의 최고 전압을 경험할 수 있습니다.작동 주파수가 20KHZ 이상인 경우

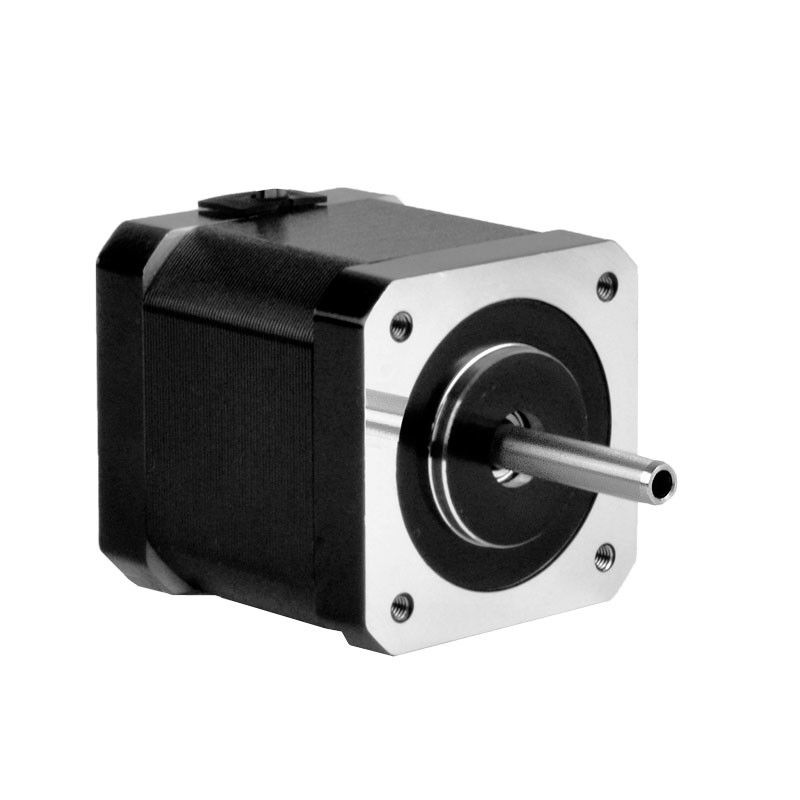

- 네카이풀 PRMCAS 하이브리드 스테퍼 모터의 응용

주로 산업, 항공우주, 로봇, 정밀 측정 및 기타 분야에서 사용되며, 위성을 추적하는 광전자 테오돌라이트, 군사 기기,통신 및 레이더 장비, 분할 드라이브 기술의 광범위한 적용은 모터의 단계 수를 단계 각도로 제한하지 않으며 제품 설계에 편리함을 제공합니다.스테퍼 모터의 분할 구동 기술, 절단 일정한 전류 드라이브, 계기 펄스 너비 변조 드라이브 및 전류 벡터 일정한 진폭 균일 회전 드라이브 제어가 채택됩니다.스테프 모터의 작동 정확도를 크게 향상시키고 중량 및 저전력 응용 프로그램에서 고속 및 정밀 방향으로 스테프 모터의 개발을 촉진합니다..

카이풀 하이브리드 스테퍼 모터는 현재 각종 자동화 장비와 도구, 예를 들어, гравёрные 기계, 레이저 기계, CNC 기계 도구, 섬유 및 의류 기계,의료 장비, 측정 장비, 전자 처리 장비, 포장 기계 장비 등

로봇 기술 분야

로봇 분야에서는 스텝 모터가 로봇 팔의 움직임과 방향을 제어하는 데 널리 사용됩니다. 모터에 펄스 신호를 보내면서로봇은 쉽고 정확하게 물건을 들고 놓을 수 있습니다..

인쇄장치

인쇄 및 조립 산업에서 단계 모터는 인쇄 기계의 롤러, 디스크 및 다른 움직이는 부품의 움직임을 제어함으로써 고품질의 인쇄 및 조립을 달성합니다.

의료기기

의료기기 분야에서는 스테퍼 모터가 수술용 로봇과 의료 장비의 자동 위치 및 움직임을 제어하는 데 사용됩니다.

3D 프린팅

3D 프린팅 기술에서는 단계 모터가 복잡한 3D 구조와 모양을 프린트 헤드의 움직임을 제어함으로써 달성할 수 있습니다.

산업 자동화

산업 자동화 분야에서 스테퍼 모터는 각종 장비의 제어에 널리 사용됩니다.직물 및 의류 기계, 의료 장비, 측정 장비, 전자 처리 장비, 포장 기계 및 기타 자동화 장비 및 도구.

요약하자면, 스테퍼 모터는 다양한 응용 분야에서 필수적인 구성 요소가되었습니다.다양한 장치와 기계가 안정적인 움직임과 정밀한 제어로 복잡한 작업을 완료하는 것을 돕는.

2하이브리드 스테퍼 모터 일반 기술 사양

3하이브리드 스테퍼 모터 성능 데이터 시트

4기계적 차원 (mm)

5. 커넥터와 리드 차원의 일치

6전선 다이어그램

7토크 속도 곡선
