1제품 개요

스텝 모터 (step motor) 는 전기 펄스 신호를 해당 각 이동 또는 선 이동으로 변환하는 모터이다.그것은 회전 (회전 각도) 를 제어하기 위해 펄스의 양과 주파수를 사용할 수 있습니다, 회전 속도) 자동화 응용 프로그램에서. 각 펄스에 대해 모터 로터는 각도 또는 앞으로 회전하고 출력 각도 이동 또는 라인 이동은 입력 펄스에 비례합니다.그리고 속도는 펄스 주파수와 비례합니다따라서 스텝 모터는 펄스 모터라고도 불립니다.

과부하가 없는 경우, 모터의 회전 속도와 정지 위치는 부하 변화에 영향을 받지 않고, 펄스 입력의 주파수와 수에만 달려 있습니다.모터에 펄스 신호를 추가, 그리고 모터는 단계적 거리를 회전합니다. 이 직선적 인 관계의 장점은 펄스와 각 회전, 더 나아가 단계적 모터는 누적 오류없이 주기적인 오류만 가지고 있다는 것입니다.자동화 속도에 널리 사용되는 단계 모터를 만들, 위치 및 다른 제어 필드 쉽게.

제품 연구 및 기술 개발의 발전으로, 단계 시스템의 성능은 더욱 향상되었습니다.요즘은 대부분 발걸음이 없어, 그리고 수명이 매우 길고, 거의 유지 보수 필요 없습니다. 이것은 스텝퍼를 대중화하고 많은 종류의 산업 자동화 모션 제어 응용 프로그램에서 널리 사용됩니다.

비록 단계 모터와 제어 기술은 현재 매우 성숙하지만, 제대로 사용되지 않으면 여전히 단계 손실, 즉 위치 오류 등이 발생할 수 있습니다.어떤 문제와 해결책을 분석.

방향 변경 때 펄스를 잃는 것은 잘못된 위치로 이어집니다.

방향이 바뀌면, 펄스가 사라집니다. 어떤 방향으로든 정확하다는 뜻이죠. 하지만 방향이 바뀌면 오류가 쌓이고,더 편향적이면.

해결책: 일반적으로, 스테퍼 드라이버는 방향 및 펄스 신호에 대한 특정 요구 사항이 있습니다. 예를 들어,방향 신호는 펄스의 첫 번째 상승 또는 하락 가장자리가 도착하기 몇 마이크로초 전에 결정됩니다 (다양한 드라이버는 다른 요구 사항이 있습니다)그렇지 않으면, 실제 필요한 방향의 반대 방향으로 움직이는 펄스가 있을 것입니다. 마지막으로 문제는 점점 더 벗어나면서 나타납니다.더 작은 분할이 더 눈에 띄는주요 해결책은 펄스의 논리를 변경하거나 지연을 추가하는 소프트웨어를 사용하는 것입니다.

초기 속도가 너무 높고 가속도 너무 커서 때로는 스텝 손실이 발생합니다.

해결책: 스테퍼 모터의 특성으로 인해 초기 속도는 너무 높지 않아야합니다. 특히 부하 관동력이 큰 경우. 초기 속도가 1r/s 이하로 권장됩니다.그 영향이 작을 수 있도록같은 가속도가 너무 커지면, 그것은 또한 시스템에 큰 영향을 미칠 것입니다.

모터 출력 토크가 충분하지 않음

해결책:모터 전류를 적절히 증가시키고, 진보 드라이버의 전압을 증가 (선택 드라이버에주의를 기울이고), 더 높은 토크를 가진 모터를 선택하십시오.

환경의 전자기 간섭은 제어기 또는 드라이버의 잘못된 작동을 유발하여 정확하지 않은 위치로 이어집니다.

장애의 근원을 식별하고 신호 라인을 위해 보호 된 전선을 사용하여 공간 거리를 증가시키는 것과 같은 단계 시스템에 대한 전자 자기 간섭을 줄여야합니다.그리고 제어기 또는 드라이버의 좋은 지상화를 보장하여 통신 채널을 차단하고 방해 방지 능력을 향상시킵니다..

해결책:

• 일반 전선을 이중 보호 전선으로 대체하여 시스템 내의 신호 라인은 전자기 간섭 능력을 줄이기 위해 높은 전류 또는 높은 전압의 전선과 분리됩니다.
• 전력 필터를 사용하여 전력망에서 장애파를 필터링합니다그리고 시스템 내 장치들 사이의 간섭을 줄이기 위해 허용 조건 하에 주요 전기 장비의 입력 단말기에 전력 필터를 추가합니다..
• 기기 간 신호 전송을 위해 광 전기 차단 장치를 사용하는 것이 가장 좋습니다. 조건이 허용되는 경우,펄스 및 방향 신호는 광 전기 차단과 함께 차분 방법을 사용하여 전송해야합니다.합리적인 부하에서 (전자기 릴레, 소레노이드 밸브와 같이), 저항 용량 흡수 또는 빠른 방출 회로는 양쪽 끝에 추가됩니다.합리적인 부하는 초기 순간에 10-100 배의 최고 전압을 경험할 수 있습니다.작동 주파수가 20KHZ 이상인 경우

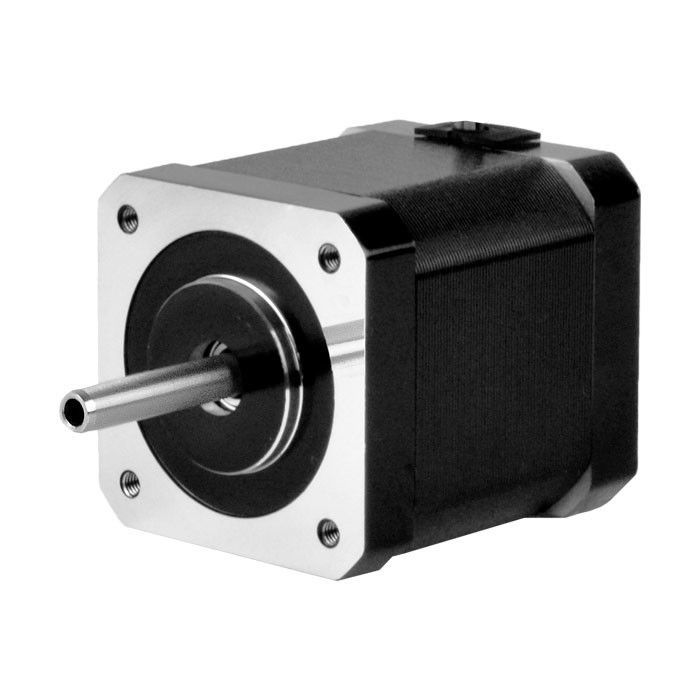

- 네카이풀 PRMCAS 하이브리드 스테퍼 모터의 응용

공작기계 및 조각기계

또한 기계 도구에 단계 모터의 응용은 매우 일반적입니다. 기계 도구에서 단계 모터는 입력 및 도구 후퇴를 제어하는 데 사용됩니다.따라서 정밀과 가속을 달성하는 작업 조각 가공그것은 다른 처리 효과, 높은 속도, 그리고 높은 효율을 달성 할 수 있습니다.

자동화 장비

자동화 장비의 단계 모터의 응용 또한 매우 광범위합니다. 자동화 장비에서 단계 모터는 다양한 움직이는 구성 요소의 위치와 속도를 제어하는 데 사용됩니다.따라서 장비의 자동화 제어 달성그것은 높은 속도와 높은 안정성과 같은 다른 제어 효과를 달성 할 수 있습니다.

인쇄기

스텝 모터는 프린터에서 널리 사용된다. 프린터에서는 스텝 모터가 프린트 헤드의 움직임을 제어하는 데 사용되며, 이를 통해 텍스트, 이미지 및 차트의 정확한 인쇄를 달성한다.그것은 다른 인쇄 효과를 얻을 수 있습니다, 예를 들어 고화질, 고속, 그리고 높은 안정성.

자동차 부품

자동차 부품의 스테퍼 모터의 응용 또한 매우 일반적입니다. 자동차 부품에서 스테퍼 모터는 자동차 좌석, 후면 거울,창문자동차 부품의 자동화 된 제어를 달성 할 수 있습니다. 그것은 높은 속도와 높은 신뢰성과 같은 다양한 제어 효과를 달성 할 수 있습니다.

광학 장비

광 장비에서, 스테퍼 모터는 모듈레이터, 미세 조정 및 기타 측면에 널리 사용됩니다. 스테퍼 모터의 작용이 매우 느리고 스테퍼 각이 조정 될 수 있기 때문에,그들은 다양한 광적 위치 메커니즘에 널리 사용됩니다., 이는 광학 장비에 더 높은 안정성과 정확성을 제공할 수 있습니다.

의료기기

스테퍼 모터는 의료 기기, 특히 블레이드 및 커터와 같은 외과 기기에 널리 사용됩니다.스테퍼 모터의 고 정밀 위치 는 수술 의 정확성 을 크게 향상 시킬 수 있으며 수술 을 더 안전 하게 만들 수 있다스테퍼 모터는 또한 심장 박동기 및 주사기와 같은 장치에도 사용될 수 있습니다.

정밀 위치 설정 응용 프로그램

스테퍼 모터는 정량 운동과 고정 단계 각도를 통해 정밀한 위치 작업을 수행 할 수 있으므로 다양한 정밀 위치 장비에서 널리 사용됩니다.광학 장비와 같이, 직물 장비, 컴퓨터 수직 기계, 의료 장비, 자동화 장비 등. 이러한 장비는 일반적으로 고 정밀과 안정적인 위치 기계가 필요합니다.그리고 스테퍼 모터는 그러한 작업에 완벽합니다..

요약하자면, 단계 모터는 정량 운동과 고정 단계 각의 특성으로 인해 다양한 분야에서 널리 사용될 수 있습니다.보다 정확하고 효율적인 기계 장비의 추진력을 제공하여 더 높은 생산 효율과 품질을 달성합니다..

2하이브리드 스테퍼 모터 일반 기술 사양

3하이브리드 스테퍼 모터 성능 데이터 시트

4기계적 차원 (mm)

5. 커넥터와 리드 차원의 일치

6전선 다이어그램

7토크 속도 곡선
