| 브랜드 이름: | PRMCAS |
| 모델 번호: | 42HS089 |
| MOQ: | ≥50PCS |
| 포장에 대한 세부 사항: | 각 판지마다 50pcs |
| 지불 조건: | 회사 계정 기반 T/T |

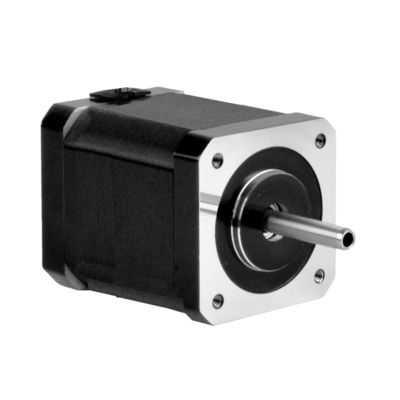

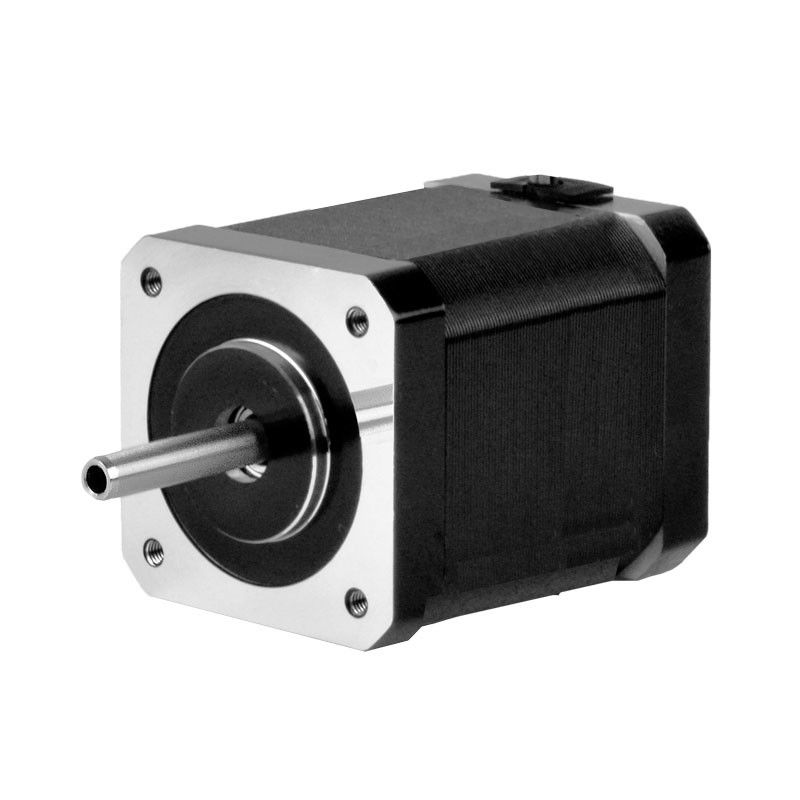

1제품 개요
스텝 모터 (step motor) 는 전기 펄스 신호를 해당 각 이동 또는 선 이동으로 변환하는 모터이다.그것은 회전 (회전 각도) 를 제어하기 위해 펄스의 양과 주파수를 사용할 수 있습니다, 회전 속도) 자동화 응용 프로그램에서. 각 펄스에 대해 모터 로터는 각도 또는 앞으로 회전하고 출력 각도 이동 또는 라인 이동은 입력 펄스에 비례합니다.그리고 속도는 펄스 주파수와 비례합니다따라서 스텝 모터는 펄스 모터라고도 불립니다.
과부하가 없는 경우, 모터의 회전 속도와 정지 위치는 부하 변화에 영향을 받지 않고, 펄스 입력의 주파수와 수에만 달려 있습니다.모터에 펄스 신호를 추가, 그리고 모터는 단계적 거리를 회전합니다. 이 직선적 인 관계의 장점은 펄스와 각 회전, 더 나아가 단계적 모터는 누적 오류없이 주기적인 오류만 가지고 있다는 것입니다.자동화 속도에 널리 사용되는 단계 모터를 만들, 위치 및 다른 제어 필드 쉽게.
제품 연구 및 기술 개발의 발전으로, 단계 시스템의 성능은 더욱 향상되었습니다.요즘은 대부분 발걸음이 없어, 그리고 수명이 매우 길고, 거의 유지 보수 필요 없습니다. 이것은 스텝퍼를 대중화하고 많은 종류의 산업 자동화 모션 제어 응용 프로그램에서 널리 사용됩니다.
스텝 모터와 그 제어 기술은 현재 매우 성숙하지만, 제대로 사용되지 않으면 여전히 단계 손실, 즉 위치 오류가 발생할 수 있습니다. 다음으로 우리는위치 오류의 일반적인 원인과 해결책.
단계 모터의 위치 오류의 이유
큰 부하의 관동성
스텝 모터에 의해 구동되는 부하의 관동력이 큰 경우, 그것의 관동력은 관동력을 생성합니다,스텝 모터 컨트롤러의 현재 파형 출력이 실제 요구되는 현재 파형과 일치하지 않도록 만드는, 그 결과 단계 모터의 위치가 정확하지 않습니다.
단계 모터 드라이버가 올바르게 설정되지 않습니다
미세 분자, 단계 각도 및 기타 매개 변수 설정과 같은 단계 모터 드라이버의 잘못된 설정은 또한 단계 모터의 위치 오류 증가로 이어질 수 있습니다.
단계 모터 컨트롤러의 펄스 신호 출력 불안정
스텝 모터 컨트롤러의 펄스 신호 출력이 불안정하면 스텝 모터의 부적절한 위치로 이어질 수 있습니다.이 상황은 장거리 제어 신호 전송을 사용할 때 더 흔합니다..
스테이퍼 모터가 손상되었습니다.
스텝 모터의 로터 또는 스테이터는 손상되거나 베어링이 손상 될 수 있으며, 이는 스텝 모터의 위치 오류로 이어질 수 있습니다.
스테퍼 모터의 위치 오류를 해결하는 방법
제어 부하 관동성
단계 모터의 위치 오류는 부하 관성을 줄임으로써 감소 할 수 있습니다. 예를 들어, inertia 로드와 단계 모터를 운전 할 때,충격 흡수기를 설치하고 부하 관성 모드를 변경하는 것과 같은 방법은 부하 관성을 줄이기 위해 사용될 수 있습니다..
드라이버 매개 변수를 올바르게 설정
위치 정확성을 보장하기 위해 단계 모터 드라이버의 분할 및 단계 각도 매개 변수를 올바르게 설정합니다.
안정적인 출력 펄스 신호
고 정밀 펄스 생성기 또는 조절 가능한 필터는 출력 펄스 신호를 안정시키고 단계 모터의 위치 오류를 줄이기 위해 사용될 수 있습니다.
손상 된 단계 모터 구성 요소를 교체
스테퍼 모터가 손상되면 스테퍼 모터의 정상적인 작동을 회복하기 위해 해당 구성 요소를 교체해야합니다.
카이풀 PRMCAS 하이브리드 스테퍼 모터의 응용
주로 산업, 항공우주, 로봇, 정밀 측정 및 기타 분야에서 사용되며, 위성을 추적하는 광전자 테오돌라이트, 군사 기기,통신 및 레이더 장비, 분할 드라이브 기술의 광범위한 적용은 모터의 단계 수를 단계 각도로 제한하지 않으며 제품 설계에 편리함을 제공합니다.스테퍼 모터의 분할 구동 기술, 절단 일정한 전류 드라이브, 계기 펄스 너비 변조 드라이브 및 전류 벡터 일정한 진폭 균일 회전 드라이브 제어가 채택됩니다.스테프 모터의 작동 정확도를 크게 향상시키고 중량 및 저전력 응용 프로그램에서 고속 및 정밀 방향으로 스테프 모터의 개발을 촉진합니다..
카이풀 하이브리드 스테퍼 모터는 현재 각종 자동화 장비와 도구, 예를 들어, гравёрные 기계, 레이저 기계, CNC 기계 도구, 섬유 및 의류 기계,의료 장비, 측정 장비, 전자 처리 장비, 포장 기계 장비 등
로봇 기술 분야
로봇 분야에서는 스텝 모터가 로봇 팔의 움직임과 방향을 제어하는 데 널리 사용됩니다. 모터에 펄스 신호를 보내면서로봇은 쉽고 정확하게 물건을 들고 놓을 수 있습니다..
인쇄장치
인쇄 및 조립 산업에서 단계 모터는 인쇄 기계의 롤러, 디스크 및 다른 움직이는 부품의 움직임을 제어함으로써 고품질의 인쇄 및 조립을 달성합니다.
의료기기
의료기기 분야에서는 스테퍼 모터가 수술용 로봇과 의료 장비의 자동 위치 및 움직임을 제어하는 데 사용됩니다.
3D 프린팅
3D 프린팅 기술에서는 단계 모터가 복잡한 3D 구조와 모양을 프린트 헤드의 움직임을 제어함으로써 달성할 수 있습니다.
산업 자동화
산업 자동화 분야에서 스테퍼 모터는 각종 장비의 제어에 널리 사용됩니다.직물 및 의류 기계, 의료 장비, 측정 장비, 전자 처리 장비, 포장 기계 및 기타 자동화 장비 및 도구.
요약하자면, 스테퍼 모터는 다양한 응용 분야에서 필수적인 구성 요소가되었습니다.다양한 장치와 기계가 안정적인 움직임과 정밀한 제어로 복잡한 작업을 완료하는 것을 돕는.
2하이브리드 스테퍼 모터 일반 기술 사양
| 발걸음 각도 | 1.8° (2단계) |
| 발걸음 각의 정확성 | 00.09° |
| 셰프트 타입 | 단일, 다이아몬드. 5mm (개정) |
| 최대 온도 상승 | 80 °C 이하 (명류) |
| 최대 표면 온도 | 최대 허용 100°C |
| 환경 온도 | -20 °C ~ +50 °C |
| 단열등급 | 100 MΩ 분 , 클래스 B |
| 다이렉트릭 강도 | 1분 동안 500VAC |
| 최대 축 부하 | 10N |
| 최대 방사선 부하 | 25N (착착면으로부터 10mm) |
| 인증서 | Rohs, CE, CCC (고객 필요에 따라) |
3하이브리드 스테퍼 모터 성능 데이터 시트
| 모델 | 전류 | 저항력 | 인덕턴스 | 유지 토크 | 연쇄 모터 | 로터 이너티 | 양극/일극 | 무게 | 길이 |
| A/Ø | Ω/Ø | mH/Ø | N.m | N.cm | g.cm2 | # 리드 | g | mm | |
| 42HS089-2304S-59 | 2.3 | 1.6 | 4 | 0.89 | 3.0 | 110 | 비 (4) | 470 | 59.5 |
| 42HS089-1654S-59 | 1.65 | 3.3 | 7.7 | 0.89 | 3.0 | 110 | 비 (4) | 470 | 59.5 |
| 42HS089-1154S-59 | 1.15 | 6.4 | 15 | 0.89 | 3.0 | 110 | 비 (4) | 470 | 59.5 |
| 42HS089-0824S-59 | 0.82 | 12.9 | 30 | 0.89 | 3.0 | 110 | 비 (4) | 470 | 59.5 |
4기계적 차원 (mm)
5. 커넥터와 리드 차원의 일치
6전선 다이어그램
7토크 속도 곡선
|
|
