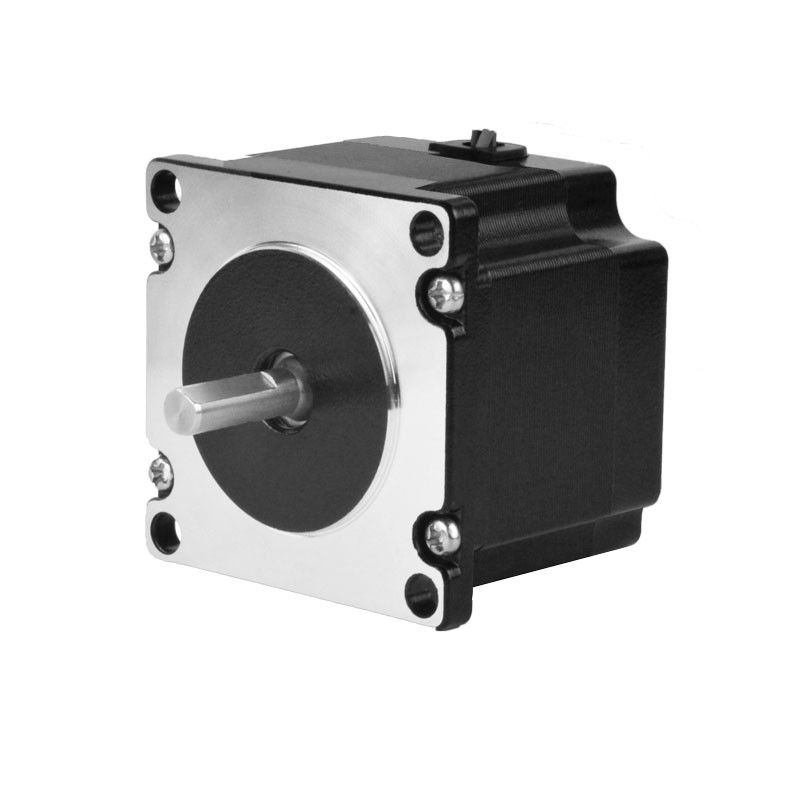

57HS100 시리즈 6선 2단계 하이브리드 스테퍼 모터

1제품 개요

스텝 모터 (step motor) 는 전기 펄스 신호를 해당 각 이동 또는 선 이동으로 변환하는 모터이다.그것은 회전 (회전 각도) 를 제어하기 위해 펄스의 양과 주파수를 사용할 수 있습니다, 회전 속도) 자동화 응용 프로그램에서. 각 펄스에 대해 모터 로터는 각도 또는 앞으로 회전하고 출력 각도 이동 또는 라인 이동은 입력 펄스에 비례합니다.그리고 속도는 펄스 주파수와 비례합니다따라서 스텝 모터는 펄스 모터라고도 불립니다.

과부하가 없는 경우, 모터의 회전 속도와 정지 위치는 부하 변화에 영향을 받지 않고, 펄스 입력의 주파수와 수에만 달려 있습니다.모터에 펄스 신호를 추가, 그리고 모터는 단계적 거리를 회전합니다. 이 직선적 인 관계의 장점은 펄스와 각 회전, 더 나아가 단계적 모터는 누적 오류없이 주기적인 오류만 가지고 있다는 것입니다.자동화 속도에 널리 사용되는 단계 모터를 만들, 위치 및 다른 제어 필드 쉽게.

제품 연구 및 기술 개발의 발전으로, 단계 시스템의 성능은 더욱 향상되었습니다.요즘은 대부분 발걸음이 없어, 그리고 수명이 매우 길고, 거의 유지 보수 필요 없습니다. 이것은 스텝퍼를 대중화하고 많은 종류의 산업 자동화 모션 제어 응용 프로그램에서 널리 사용됩니다.

스텝 모터와 그 제어 기술은 현재 매우 성숙하지만, 제대로 사용되지 않으면 여전히 단계 손실, 즉 위치 오류가 발생할 수 있습니다. 다음으로 우리는위치 오류의 일반적인 원인과 해결책.

단계 모터의 위치 오류의 이유

큰 부하의 관동성

스텝 모터에 의해 구동되는 부하의 관동력이 큰 경우, 그것의 관동력은 관동력을 생성합니다,스텝 모터 컨트롤러의 현재 파형 출력이 실제 요구되는 현재 파형과 일치하지 않도록 만드는, 그 결과 단계 모터의 위치가 정확하지 않습니다.

단계 모터 드라이버가 올바르게 설정되지 않습니다

미세 분자, 단계 각도 및 기타 매개 변수 설정과 같은 단계 모터 드라이버의 잘못된 설정은 또한 단계 모터의 위치 오류 증가로 이어질 수 있습니다.

단계 모터 컨트롤러의 펄스 신호 출력 불안정

스텝 모터 컨트롤러의 펄스 신호 출력이 불안정하면 스텝 모터의 부적절한 위치로 이어질 수 있습니다.이 상황은 장거리 제어 신호 전송을 사용할 때 더 흔합니다..

스테이퍼 모터가 손상되었습니다.

스텝 모터의 로터 또는 스테이터는 손상되거나 베어링이 손상 될 수 있으며, 이는 스텝 모터의 위치 오류로 이어질 수 있습니다.

스테퍼 모터의 위치 오류를 해결하는 방법

제어 부하 관동성

단계 모터의 위치 오류는 부하 관성을 줄임으로써 감소 할 수 있습니다. 예를 들어, inertia 로드와 단계 모터를 운전 할 때,충격 흡수기를 설치하고 부하 관성 모드를 변경하는 것과 같은 방법은 부하 관성을 줄이기 위해 사용될 수 있습니다..

드라이버 매개 변수를 올바르게 설정

위치 정확성을 보장하기 위해 단계 모터 드라이버의 분할 및 단계 각도 매개 변수를 올바르게 설정합니다.

안정적인 출력 펄스 신호

고 정밀 펄스 생성기 또는 조절 가능한 필터는 출력 펄스 신호를 안정시키고 단계 모터의 위치 오류를 줄이기 위해 사용될 수 있습니다.

손상 된 단계 모터 구성 요소를 교체

스테퍼 모터가 손상되면 스테퍼 모터의 정상적인 작동을 회복하기 위해 해당 구성 요소를 교체해야합니다.

카이풀 PRMCAS 하이브리드 스테퍼 모터의 응용

스테퍼 모터는 주로 CNC 기계 도구 제조 분야에서 사용됩니다.이 분야에서 주로 사용되는 이유는 모터가 A/D 변환을 필요로하지 않고 디지털 펄스 신호를 각 이동으로 직접 변환 할 수 있기 때문입니다.이것은 바로 CNC 기계 도구 장비가 필요로 하는 것과 다른 많은 종류의 모터로 달성할 수 없는 것입니다.단계 모터는 CNC 기계의 가장 이상적인 실행 구성 요소라고 할 수 있습니다, 그리고 그것은 자연스럽게 CNC 기계의 제조 분야에서 널리 사용될 것입니다.

스테퍼 모터는 자동 공급 기계 및 일반 용도 플로피 디스크 드라이브의 모터와 같은 다른 많은 기계에도 사용될 수 있습니다.그것은 또한 프린터와 플롯터에 적용 될 수 있습니다..

스테퍼 모터는 빠른 시작 중지 및 위치 설정의 특성을 가지고 있으며 디지털 제어 분야에서 위치 제어에 대한 액추에이터로 자주 사용됩니다.스테이퍼 모터의 빠른 동작에서, 구동 회로는 충분한 토크를 생성하는 데 필요한 기술적 사양에 가능한 한 가까운 단계 모터 윙에 구동 전류를 공급해야합니다.스테퍼 모터의 표면의 최대 허용 온도스텝 모터는 드라이버와 함께 사용되며 많은 드라이버는 분할 기능을 지원하여 매우 작은 단계 각도와 더 정확한 제어 기능을 달성합니다.스텝 모터의 토크는 속도 증가와 함께 감소합니다일반 단계 모터의 정확도는 단계 모터의 각도의 3-5%이며 축적되지 않습니다. 단계 모터는 낮은 속도로 정상적으로 작동 할 수 있지만 특정 속도 이상에는 작동 할 수 없습니다.소음과 함께.

ATM 기계, 잉크젯 프린터, 그래버링 기계, 사진 기계, 스프레이 장비, 의료 기기 및 장비, 컴퓨터 주변 장치 및 대규모 저장 장치에 널리 사용됩니다.정밀 기기, 산업 제어 시스템, 사무실 자동화, 로봇 및 기타 분야, 특히 원활한 작동, 소음 낮고 빠른 반응, 긴 서비스 수명을 요구하는 응용 프로그램에 적합그리고 높은 출력 토크.

기계 도구 산업

스테퍼 모터는 기계 도구 산업에서 널리 사용되며, 주로 기계 도구의 공급 및 위치 조절을 위해 사용됩니다. CNC 기계 도구에서스테퍼 모터는 작업 조각의 가공 위치와 속도를 정확하게 제어 할 수 있습니다.또한 단계 모터는 기계 도구의 자동 공급 및 도구 변경 기능을 제어하는 데도 사용될 수 있습니다.

자동화 장비

스테퍼 모터는 자동화 생산 라인, 자동화 포장 기계, 자동화 처리 로봇 등 자동화 장비에도 널리 사용됩니다.단계 모터 장비의 움직임과 위치를 정확하게 제어 할 수 있습니다, 효율적인 자동화 생산을 달성합니다.

전자장치

스테퍼 모터는 전자 장치에서도 특정 응용 프로그램을 가지고 있습니다. 예를 들어 전자 제품 생산의 다양한 단계, 예를 들어 솔더 페이스트 인쇄, SMT 배치, 재흐름 솔더링,시각 검사그들은 또한 많은 장치, 예를 들어 ATM, 자동 판매 기계, 3D 프린터, 스캐너, 프린터,등등.

의료 장비

스테퍼 모터는 또한 의료 로봇, 외과 기기 등과 같은 의료 장비에도 사용됩니다.단계 모터 는 로봇 과 수술 도구 의 움직임 과 위치 를 정확하게 제어 할 수 있다, 따라서 고 정밀 수술과 치료를 달성합니다.

자동차 산업

단계 모터 는 또한 좌석 조절기, 에어컨 문 제어기 등 자동차 산업 에서 사용 된다.단계 모터는 정확하게 위치와 자동차 좌석과 에어컨 문의 움직임을 제어 할 수 있습니다, 따라서 자동차의 편안함과 안전성을 향상시킵니다.

로봇 기술 분야

단계 모터는 또한 산업용 로봇, 서비스 로봇 등 로봇 분야에서 널리 사용됩니다. 단계 모터는 로봇의 움직임과 위치를 정확하게 제어 할 수 있습니다.따라서 효율적인 생산과 서비스를 달성.

요약하자면, 스테퍼 모터는 많은 분야에서 광범위한 응용 분야를 가지고 있으며, 높은 정확도, 빠른 반응 속도,그리고 편리한 컨트롤은 많은 자동화 장비의 핵심 구성 요소를 만듭니다.기술의 지속적인 발전과 함께 단계 모터의 응용 분야는 계속 확장되고 심화 될 것입니다.

2하이브리드 스테퍼 모터 일반 기술 사양

3하이브리드 스테퍼 모터 성능 데이터 시트

4기계적 차원 (mm)

5전선 다이어그램

6토크 속도 곡선
