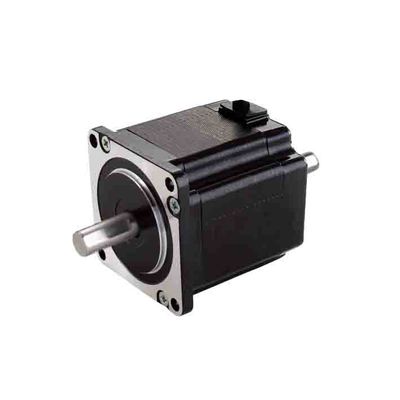

57AHS140 4개의 와이어 듀얼 샤프트 2단계 하이브리드 스테퍼 모터

1제품 개요

스텝 모터는 전기 펄스를 각 변동으로 변환하는 실행 기관입니다.당신은 정확한 위치의 목적을 달성하기 위해 펄스의 수를 제어하여 각 이동을 제어 할 수 있습니다동시에, 당신은 속도 조절의 목적을 달성하기 위해 펄스 주파수를 제어함으로써 모터 회전 속도와 가속을 제어 할 수 있습니다.

하이브리드 스테프 모터는 현재 가장 널리 사용되는 스테프 모터이며 모든 사람들이 스테퍼 모터에 대해 잘 알고 있습니다. 여기 우리는 우리의 응용 프로그램에 대한 올바른 스테프 모터를 선택하는 방법을 간단히 소개합니다..

우리의 응용 프로그램에 적합한 단계 모터를 선택하는 방법?

스텝 모터 토크 선택

스텝 모터 의 토크 는 전통적인 모터 의 "력"과 비슷 하다. 물론, 본질적 인 차이 가 있다.단계 모터의 물리적 구조는 AC와 DC 모터와 완전히 다릅니다. 출력 전력은 변동 될 수 있습니다..

일반적으로, 우리는 작동 중 토크 필요에 따라 모터 크기를 선택합니다. 예를 들어, 필요한 토크가 0.8N.M 미만이라면, 프레임 크기 20/28/35/39/42mm 스테퍼 모터가 적합합니다.필요한 토크가 약 1N인 경우M, 57mm 모터를 선택합니다. 필요한 토크가 여러 N.M 또는 더 많은 경우 일반적으로 프레임 크기가 86/110/130mm 또는 더 큰 단계 모터를 선택합니다.

스텝 모터 속도 선택

특수 고려가 목표 단계 모터의 속도를 고려해야합니다. 모터의 출력 토크가 속도와 역비례하기 때문에. 즉,스테퍼 모터 속도가 낮을 때 (분당 500~600 rpm 또는 더 낮은 속도), 그것의 출력 토크는 더 커집니다. 모터 속도가 증가하면 모터 토크가 감소 할 것입니다. 특히 1000rpm 이상의 속도에.

때로는 고속 모터가 필요할 때 스핀 들 저항, 인덕턴스 및 단계 모터의 다른 지표가 신중하게 고려되어야합니다.조금 더 적은 인덕턴스를 가진 모터를 선택하는 것이 좋습니다, 출력 토크가 정상적으로 더 높기 때문에. 그러나, 낮은 속도와 큰 토크를 원한다면, 인덕턴스가 10mH보다 적지 않은 단계 모터가 더 좋습니다.

무부하 출동 주파수의 선택

이것은 모터를 구입하는 데 더 중요한 지표입니다. 짧은 시간 내에 자주 시작 및 중지해야하고 속도가 약 1000 rpm (또는 더 높을 경우),일반적으로 "가속화 시작"이 필요합니다., 즉, 무부하에서 높은 시작 주파수를 가진 모터가 필요합니다.

단계 선택

단계 모터 단계의 선택에 관해서는 많은 고객이 충분한 관심을 기울이지 않습니다. 사실 다른 단계의 단계 모터의 성능은 다릅니다. 더 많은 단계,더 작은 단계를 수행 할 수 있으며 작업에서 진동이 작습니다. 대부분의 경우 2 단계 모터가 충분합니다. 그러나 더 높은 성능이 필요한 경우특히 정밀성 또는 부드러움3단계 또는 5단계가 더 좋을 수 있습니다.

보호 수준을 선택

특별한 경우를 위해 방수, 기름, 먼지 등과 같은 특별한 단계 모터가 있습니다. 예를 들어, 수중 로봇이나 분수 등은 방수 모터가 필요합니다.

다른 특수 사양

특별한 단계 모터가 필요한 경우, 저희에게 연락하십시오. 기술 허가 범위 내에서, 우리는 현재, 토크, 속도,홀 셰프트, 이중 축, 코더, 밴드, 벨트 브레이크 등

현재, 단계 모터는 운동 제어 분야에서 널리 사용됩니다. 아래는 간단한 소개입니다몇 가지 문제하이브리드 스테퍼 모터를 사용할 때 주의해야 합니다.

스텝 모터의 토크는 속도가 증가함에 따라 감소합니다.

스테퍼 모터가 회전할 때, 모터의 각 단계 윙의 인덕턴스는 역전기력을 형성합니다. 속도가 높을수록 역전기력이 커집니다.이 경우, 모터의 단계 전류는 주파수 (또는 속도) 의 증가와 함께 감소하여 토크가 감소합니다.

단계 모터는 낮은 속도로 잘 작동 할 수 있지만 특정 속도를 초과하면 시작하지 않거나 강한 소음 휘파람이 발생할 수 있습니다.

스테퍼 모터는 기술 매개 변수: 무부하 시작 주파수, 즉 스테퍼 모터가 무부하 상태에서 정상적으로 시작 할 수있는 펄스 주파수입니다.펄스 주파수가 이 값보다 높으면, 모터는 정상적으로 시작 할 수 없으며 단계 손실 또는 로터 막힘을 경험할 수 있습니다. 부하와 함께 시작 주파수는 낮아야합니다. 모터가 고속 회전을 달성하려면펄스 주파수에서 가속 과정이 있어야 합니다.즉, 시작 빈도는 낮아야 합니다.그리고 원하는 높은 주파수를 달성하기 위해 특정 가속을 적용해야합니다 (모터 속도는 낮은 속기에서 높은 속도로 증가해야합니다).

어떻게 낮은 속도로 작동하는 동안 두 단계 하이브리드 스테퍼 모터의 진동과 소음을 극복 할 수 있습니까?

단계 모터의 고유 한 단점은 낮은 속도로 회전하는 동안 높은 진동과 소음이며 일반적으로 다음과 같은 솔루션으로 극복 할 수 있습니다.

A. 스텝 모터가 rezonance 영역에서 정확히 작동하면, 감소 비율을 변경하는 것과 같은 기계적 전송은 rezonance 영역을 피할 수 있습니다.

B. 가장 일반적으로 사용되고 편리한 방법은 분할 기능을 가진 드라이버를 사용하는 것입니다.

C. 3단계 또는 5단계 단계 모터와 같은 더 작은 단계 각도를 가진 단계 모터로 교체한다.

카이풀 PRMCAS 하이브리드 스테퍼 모터의 응용

공작기계 및 조각기계

또한 기계 도구에 단계 모터의 응용은 매우 일반적입니다. 기계 도구에서 단계 모터는 입력 및 도구 후퇴를 제어하는 데 사용됩니다.따라서 정밀과 가속을 달성하는 작업 조각 가공그것은 다른 처리 효과, 높은 속도, 그리고 높은 효율을 달성 할 수 있습니다.

자동화 장비

자동화 장비의 단계 모터의 응용 또한 매우 광범위합니다. 자동화 장비에서 단계 모터는 다양한 움직이는 구성 요소의 위치와 속도를 제어하는 데 사용됩니다.따라서 장비의 자동화 제어 달성그것은 높은 속도와 높은 안정성과 같은 다른 제어 효과를 달성 할 수 있습니다.

인쇄기

스텝 모터는 프린터에서 널리 사용된다. 프린터에서는 스텝 모터가 프린트 헤드의 움직임을 제어하는 데 사용되며, 이를 통해 텍스트, 이미지 및 차트의 정확한 인쇄를 달성한다.그것은 다른 인쇄 효과를 얻을 수 있습니다, 예를 들어 고화질, 고속, 그리고 높은 안정성.

자동차 부품

자동차 부품의 스테퍼 모터의 응용 또한 매우 일반적입니다. 자동차 부품에서 스테퍼 모터는 자동차 좌석, 후면 거울,창문자동차 부품의 자동화 된 제어를 달성 할 수 있습니다. 그것은 높은 속도와 높은 신뢰성과 같은 다양한 제어 효과를 달성 할 수 있습니다.

광학 장비

광 장비에서, 스테퍼 모터는 모듈레이터, 미세 조정 및 기타 측면에 널리 사용됩니다. 스테퍼 모터의 작용이 매우 느리고 스테퍼 각이 조정 될 수 있기 때문에,그들은 다양한 광적 위치 메커니즘에 널리 사용됩니다., 이는 광학 장비에 더 높은 안정성과 정확성을 제공할 수 있습니다.

의료기기

스테퍼 모터는 의료 기기, 특히 블레이드 및 커터와 같은 외과 기기에 널리 사용됩니다.스테퍼 모터의 고 정밀 위치 는 수술 의 정확성 을 크게 향상 시킬 수 있으며 수술 을 더 안전 하게 만들 수 있다스테퍼 모터는 또한 심장 박동기 및 주사기와 같은 장치에도 사용될 수 있습니다.

정밀 위치 설정 응용 프로그램

스테퍼 모터는 정량 운동과 고정 단계 각도를 통해 정밀한 위치 작업을 수행 할 수 있으므로 다양한 정밀 위치 장비에서 널리 사용됩니다.광학 장비와 같이, 직물 장비, 컴퓨터 수직 기계, 의료 장비, 자동화 장비 등. 이러한 장비는 일반적으로 고 정밀과 안정적인 위치 기계가 필요합니다.그리고 스테퍼 모터는 그러한 작업에 완벽합니다..

요약하자면, 단계 모터는 정량 운동과 고정 단계 각의 특성으로 인해 다양한 분야에서 널리 사용될 수 있습니다.보다 정확하고 효율적인 기계 장비의 추진력을 제공하여 더 높은 생산 효율과 품질을 달성합니다..
