1제품 개요

스텝 모터는 전기 펄스를 각 변동으로 변환하는 실행 기관입니다.당신은 정확한 위치의 목적을 달성하기 위해 펄스의 수를 제어하여 각 이동을 제어 할 수 있습니다동시에, 당신은 속도 조절의 목적을 달성하기 위해 펄스 주파수를 제어함으로써 모터 회전 속도와 가속을 제어 할 수 있습니다.

하이브리드 스테프 모터는 현재 가장 널리 사용되는 스테프 모터이며 모든 사람들이 스테퍼 모터에 대해 잘 알고 있습니다. 여기 우리는 우리의 응용 프로그램에 대한 올바른 스테프 모터를 선택하는 방법을 간단히 소개합니다..

우리의 응용 프로그램에 적합한 단계 모터를 선택하는 방법?

스텝 모터 토크 선택

스텝 모터 의 토크 는 전통적인 모터 의 "력"과 비슷 하다. 물론, 본질적 인 차이 가 있다.단계 모터의 물리적 구조는 AC와 DC 모터와 완전히 다릅니다. 출력 전력은 변동 될 수 있습니다..

일반적으로, 우리는 작동 중 토크 필요에 따라 모터 크기를 선택합니다. 예를 들어, 필요한 토크가 0.8N.M 미만이라면, 프레임 크기 20/28/35/39/42mm 스테퍼 모터가 적합합니다.필요한 토크가 약 1N인 경우M, 57mm 모터를 선택합니다. 필요한 토크가 여러 N.M 또는 더 많은 경우 일반적으로 프레임 크기가 86/110/130mm 또는 더 큰 단계 모터를 선택합니다.

스텝 모터 속도 선택

특수 고려가 목표 단계 모터의 속도를 고려해야합니다. 모터의 출력 토크가 속도와 역비례하기 때문에. 즉,스테퍼 모터 속도가 낮을 때 (분당 500~600 rpm 또는 더 낮은 속도), 그것의 출력 토크는 더 커집니다. 모터 속도가 증가하면 모터 토크가 감소 할 것입니다. 특히 1000rpm 이상의 속도에.

때로는 고속 모터가 필요할 때 스핀 들 저항, 인덕턴스 및 단계 모터의 다른 지표가 신중하게 고려되어야합니다.조금 더 적은 인덕턴스를 가진 모터를 선택하는 것이 좋습니다, 출력 토크가 정상적으로 더 높기 때문에. 그러나, 낮은 속도와 큰 토크를 원한다면, 인덕턴스가 10mH보다 적지 않은 단계 모터가 더 좋습니다.

무부하 출동 주파수의 선택

이것은 모터를 구입하는 데 더 중요한 지표입니다. 짧은 시간 내에 자주 시작 및 중지해야하고 속도가 약 1000 rpm (또는 더 높을 경우),일반적으로 "가속화 시작"이 필요합니다., 즉, 무부하에서 높은 시작 주파수를 가진 모터가 필요합니다.

단계 선택

단계 모터 단계의 선택에 관해서는 많은 고객이 충분한 관심을 기울이지 않습니다. 사실 다른 단계의 단계 모터의 성능은 다릅니다. 더 많은 단계,더 작은 단계를 수행 할 수 있으며 작업에서 진동이 작습니다. 대부분의 경우 2 단계 모터가 충분합니다. 그러나 더 높은 성능이 필요한 경우특히 정밀성 또는 부드러움3단계 또는 5단계가 더 좋을 수 있습니다.

보호 수준을 선택

특별한 경우를 위해 방수, 기름, 먼지 등과 같은 특별한 단계 모터가 있습니다. 예를 들어, 수중 로봇이나 분수 등은 방수 모터가 필요합니다.

다른 특수 사양

특별한 단계 모터가 필요한 경우, 저희에게 연락하십시오. 기술 허가 범위 내에서, 우리는 현재, 토크, 속도,홀 셰프트, 이중 축, 코더, 밴드, 벨트 브레이크 등

스테프 모터는 펄스 신호를 코너 이동 또는 라인 이동으로 변환하는 움직임 실행 기관입니다. 예를 들어 가장 많이 사용되는 하이브리드 스테프 모터를 취하면,주요 특징다음과 같습니다.

높은 용량스텝 모터의 속도는 부하 크기에 영향을 받지 않습니다. 일반 모터와 달리 부하가 증가하면 속도가 감소합니다. 스텝 모터의 속도와 위치에는 엄격한 요구 사항이 있습니다.

편리한 제어.스텝 모터는 "스텝"으로 회전하고 디지털 특성은 분명합니다.

간단한 구조입니다.속도와 위치 제어에 대한 전통적인 기계 구조는 더 복잡하고 조정하기가 어렵습니다.전체 기계의 구조는 더 간단합니다.동시에, 특별한 유지보수가 필요없고, 실패율은 매우 낮습니다.

100% 멈추지 않고 흔들리지 않습니다.스텝 모터는 위치, 속도 등과 같은 피드백에 의존하지 않기 때문에 입력 펄스가 멈출 때 스텝 모터는 절대적으로 멈출 수 있습니다.세르보 모터는 절대적으로 중지 할 수 없습니다, 그래서 단계 모터의 특성은 확실히 높은 정밀 응용 프로그램의 필요에 매우 인기가 있습니다.

소음도 낮아요적절한 분할 설정으로 단계 모터는 매우 부드럽게 작동하고 소음이 작으며 특히 소음 민감한 응용 프로그램에 적합합니다.

물론, 높은 작동 온도와 같은 단계 모터의 명백한 단점이 있습니다.민감한 가열 용도로 적합하지 않습니다.그러나 단계 드라이브 제어 알고리즘의 구현으로 입력 전류 조정 범위는 점점 더 커지고 있으며 이는 모터 난방을 크게 줄이는 데 도움이됩니다.

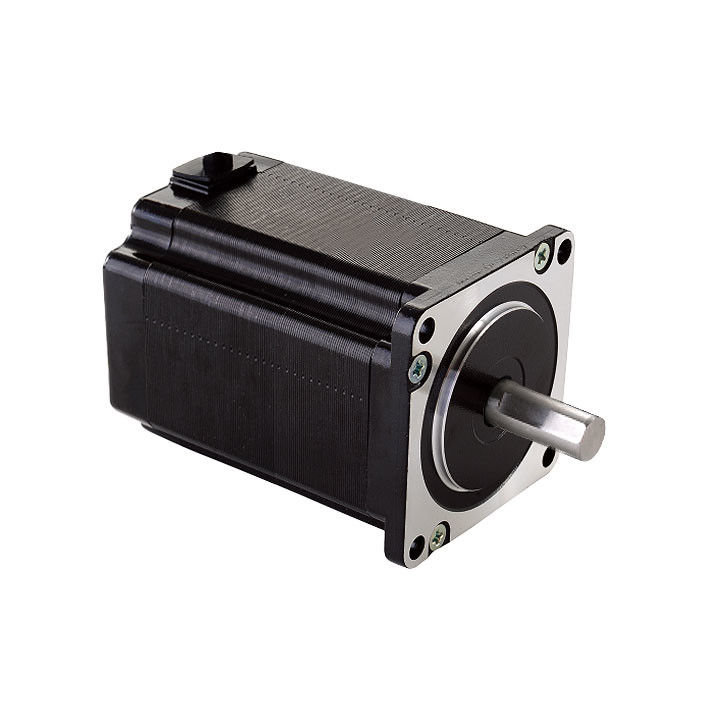

카이풀 PRMCAS 하이브리드 스테퍼 모터의 응용

카이풀 하이브리드 스테퍼 모터는 주로 디지털 제어 시스템에서 사용되며 높은 정확성과 신뢰할 수있는 작동을합니다. 위치 감지 및 속도 피드백이 사용되면또한 닫힌 루프 제어도 달성 할 수 있습니다단계 모터는 디지털로 아날로그 변환 장치, CNC 기계 도구, 컴퓨터 주변 장치, 자동 기록기, 시계 등과 같은 디지털 제어 시스템에서 널리 사용되었습니다.,또한 산업 자동화 생산 라인이나 인쇄 장비 등에도 적용되었습니다.

카이풀 스테퍼 모터의 응용 시나리오는 매우 넓으며 다음과 같은 응용 사례가 있습니다.

산업 분야:스테퍼 모터는 자동차 기기, 기계 도구 자동화 생산 장비, 로봇 제조, 검사 및 프로세스 흐름에 사용됩니다.

보안 필드: 보안 카메라용 PAN/ZOOM/TILT와 같은 모니터링 제품에 사용됩니다.

의료 분야; 의료 스캐너, 샘플러, 디지털 구강 사진에 사용되는 수압 펌프, 호흡기 및 혈액 분석기.

소비자 전자 제품 분야에서, 전자 제품 생산의 다양한 단계에서 사용됩니다. 예를 들어 용접 페이스트 인쇄, SMT 배치, 리플로우 용접, 시각 검사, 단말 장치가있는 케이블 생산,분배 기계, 스크린 라미네이팅 기계, 3D 프린터 등

정밀 장비 및 도구: ATM 기계, 잉크젯 프린터, 그래버링 기계, 사진 기계, 스프레이 페인팅 장비, 컴퓨터 주변 장치 및 대규모 데이터 저장 장치, 정밀 기기,산업 제어 정보 시스템, 사무 자동화, 로봇 및 기타 분야, 특히 원활한 작동, 소음 낮고 빠른 반응, 긴 서비스 수명 및 높은 출력 토크를 가진 응용 프로그램에 적합합니다.

직물 기계: 컴퓨터화 된 수직 모터와 같은 섬유 기계 장비에서 널리 사용됩니다. 이러한 스테퍼 모터는 낮은 토크 유지, 빠른 반응 속도,낮은 작동 소음, 안정적인 작동, 좋은 제어 성능, 낮은 전체 비용.

평면 모바일 장치: 레이저 절단 기계, 프린터, 스캐너 등

측정 도구: 고정도 3D 스캐너, 광학 측정 장비 등

의료 장비: 의학적, 외과학적 도구 등에 사용된다.

카메라 렌즈광학 장치의 중점화 및 이동 등에 사용됩니다.

이러한 응용 시나리오는 일반적으로 단계 모터가 높은 정확성, 낮은 소음, 빠른 반응 및 위치, 제어,다양한 산업의 성능 요구 사항.

2하이브리드 스테퍼 모터 일반 기술 사양

3하이브리드 스테퍼 모터 성능 데이터 시트

4기계적 차원 (mm)

5전선 다이어그램

6토크 속도 곡선
