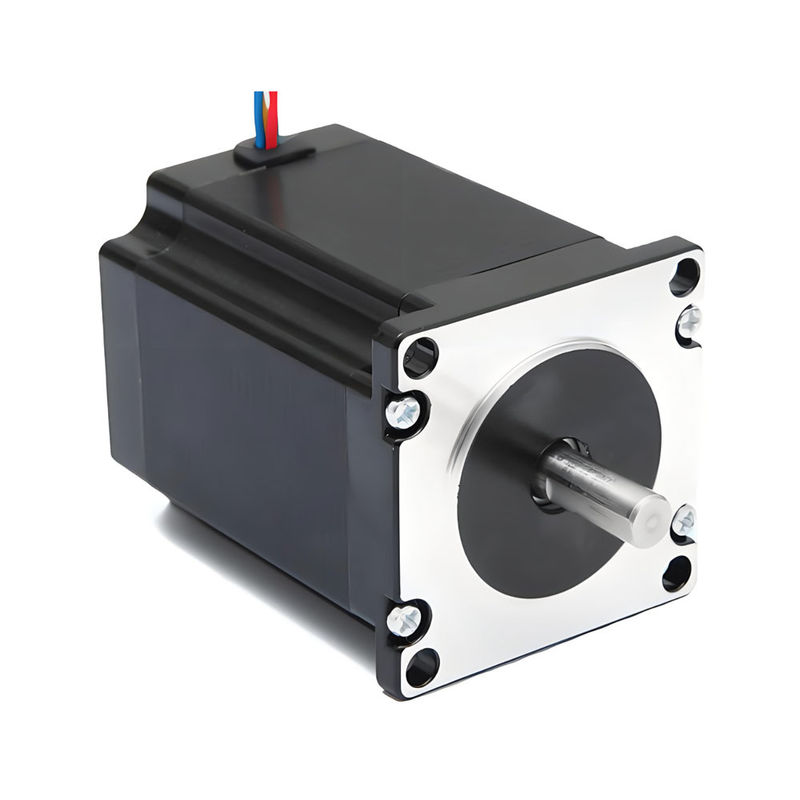

| 브랜드 이름: | PRMCAS |
| 모델 번호: | 357HS150 |
| MOQ: | ≥50PCS |
| 포장에 대한 세부 사항: | 각 판지마다 1pcs |
| 지불 조건: | 회사 계정 기반 T/T |
1제품 개요
스텝 모터 (step motor) 는 전기 펄스 신호를 그에 따른 각도 이동으로 변환하는 모터이다. 각 펄스 신호에 대해 로터는 그에 따라 특정 각도를 회전한다.그리고 속도는 입력 펄스의 주파수와 비례합니다따라서 스텝 모터는 펄스 모터라고도 불립니다.
다른 제어 모터와 비교하여 단계 모터의 가장 큰 차이점은 디지털 제어 신호 (펄스) 를 수신하고 그에 따라 각 이동으로 변환한다는 것입니다.지정된 위치 인크림트를 얻기 위해 펄스 신호를 입력전통적인 DC 제어 시스템과 비교하면, 이러한 이른바 인크리멘탈 위치 제어 시스템, 단계 시스템 복잡성과 비용이 크게 감소합니다.단계 모터의 각 이동은 입력 펄스 수와 엄격히 비례그래서, 펄스 주파수와 펄스 양을 제어함으로써, 모터 샤프트 속도, 위치도 정확하게 제어할 수 있습니다.
동시에, 카이풀은 전통적인 스테퍼 드라이버의 많은 문제를 해결했습니다 최신 특허 기술을 구입합니다.그리고 그들은 우리의 스테퍼 모터와 드라이브를 매우 높이 평가.
스텝 모터 특징
카이풀의 2단계, 3단계, 5단계 하이브리드 스테프 모터는 고온 영구 자석과 고품질의 냉불 철강판으로 만들어집니다.20mm에서 150mm 사이즈의 프레임을 포함하는동시에, 드라이버, 폐쇄 루프 스테퍼 모터, 브레이크 스테퍼 모터 등과 통합 된 모든-한 단계 모터가 있습니다.
일반적으로 단계 모터의 특징은 다음과 같습니다.
차로 가자
입력 전류가 어떻게 변하든, 부하를 구동할 수 있는 한, 단계 모터는 최소 각도에 따라 움직입니다.
피드백 신호가 필요하지 않습니다.스텝 모터는 드라이브에 의해 주어진 펄스 주파수와 양에 따라 움직이며 모터의 실제 상태 피드백에 의존 할 필요가 없습니다.
위치 오류는 축적되지 않습니다.스텝 모터가 축적되지 않는 이유는 실제 위치를 알 필요가 없기 때문입니다. 회전 단계의 수만 알아야합니다. 따라서,단계 모터는 각 단계의 신호만 수신해야 합니다., 그리고 단계 각도에 따라 이동합니다. 시작 위치 또는 목표 위치를 아는 것이 필요하지 않습니다. 이것은 오류의 축적 문제를 피할 수 있습니다. 또한,단계 모터의 작동 원리는 연속 축적 오류없이 특정 각도에서 discrete 동작을 수행합니다..
단계 모터 드라이버 원칙은 간단하고 쉽게 제어 시스템을 개발합니다.
스테프 모터는 높은 전력 밀도, 높은 출력 토크, 낮은 소음, 낮은 진동 및 원활한 회전, 높은 에너지 변환 효율, 안정적이고 신뢰할 수있는, 긴 수명 등의 특성을 가지고 있습니다.동시에, 우리 회사는 유연한 사용자 정의를 지원합니다, 또한.
카이풀 PRMCAS 하이브리드 스테퍼 모터 응용 프로그램
단계 모터의 적용
주로 산업, 항공우주, 로봇, 정밀 측정 및 기타 분야에서 사용되며, 위성을 추적하는 광전자 테오돌라이트, 군사 기기,통신 및 레이더 장비, 분할 드라이브 기술의 광범위한 적용은 모터의 단계 수를 단계 각도로 제한하지 않으며 제품 설계에 편리함을 제공합니다.스테퍼 모터의 분할 구동 기술, 절단 일정한 전류 드라이브, 계기 펄스 너비 변조 드라이브 및 전류 벡터 일정한 진폭 균일 회전 드라이브 제어가 채택됩니다.스테프 모터의 작동 정확도를 크게 향상시키고 중량 및 저전력 응용 프로그램에서 고속 및 정밀 방향으로 스테프 모터의 개발을 촉진합니다..
카이풀 하이브리드 스테퍼 모터는 현재 각종 자동화 장비와 도구, 예를 들어, гравёрные 기계, 레이저 기계, CNC 기계 도구, 섬유 및 의류 기계,의료 장비, 측정 장비, 전자 처리 장비, 포장 기계 장비 등
로봇 기술 분야
로봇 분야에서는 스텝 모터가 로봇 팔의 움직임과 방향을 제어하는 데 널리 사용됩니다. 모터에 펄스 신호를 보내면서로봇은 쉽고 정확하게 물건을 들고 놓을 수 있습니다..
인쇄장치
인쇄 및 조립 산업에서 단계 모터는 인쇄 기계의 롤러, 디스크 및 다른 움직이는 부품의 움직임을 제어함으로써 고품질의 인쇄 및 조립을 달성합니다.
의료기기
의료기기 분야에서는 스테퍼 모터가 수술용 로봇과 의료 장비의 자동 위치 및 움직임을 제어하는 데 사용됩니다.
3D 프린팅
3D 프린팅 기술에서는 단계 모터가 복잡한 3D 구조와 모양을 프린트 헤드의 움직임을 제어함으로써 달성할 수 있습니다.
산업 자동화
산업 자동화 분야에서 스테퍼 모터는 각종 장비의 제어에 널리 사용됩니다.직물 및 의류 기계, 의료 장비, 측정 장비, 전자 처리 장비, 포장 기계 및 기타 자동화 장비 및 도구.
요약하자면, 스테퍼 모터는 다양한 응용 분야에서 필수적인 구성 요소가되었습니다.다양한 장치와 기계가 안정적인 움직임과 정밀한 제어로 복잡한 작업을 완료하는 것을 돕는.
2하이브리드 스테퍼 모터 일반 기술 사양
| 발걸음 각도 | 1.2° (3단계) |
| 발걸음 각의 정확성 | 00.06° |
| 셰프트 타입 | 단일 샤프트, Dia. 6.35 또는 8.0mm (자격화) |
| 최대 온도 상승 | 80 °C 이하 (명류) |
| 최대 표면 온도 | 최대 허용 100°C |
| 환경 온도 | -20 °C ~ +50 °C |
| 단열등급 | 100 MΩ 분 , 클래스 B |
| 다이렉트릭 강도 | 1분 동안 1500VAC |
| 최대 축 부하 | 15N |
| 최대 방사선 부하 | 90N (착착면으로부터 10mm) |
| 인증서 | Rohs, CE, CCC (고객 필요에 따라) |
3하이브리드 스테퍼 모터 성능 데이터 시트
| 모델 | 전류 | 저항력 | 인덕턴스 | 유지 토크 | 억제토크 | 로터 이너티 | 양극/일극 | 무게 | 길이 |
| A/Ø | Ω/Ø | mH/Ø | N.m | N.cm | g.cm2 | # 리드 | 1kg | mm | |
| 357HS150-5806S-70 | 5.8 | 1.05 | 1.3 | 1.5 | 0.68 | 480 | 비 (6) | 1.1 | 79 |
4기계적 차원 (mm)
5전선 다이어그램
6토크 속도 곡선
|
|
