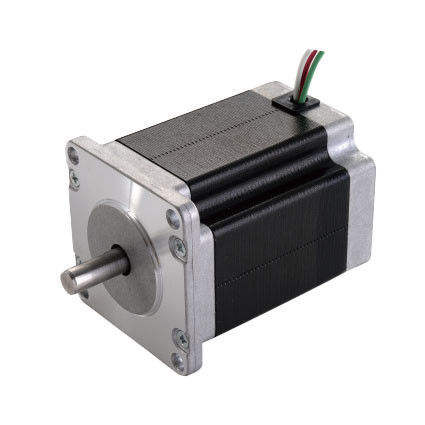

| 브랜드 이름: | PRMCAS |
| 모델 번호: | 360AHS090 |
| MOQ: | ≥50PCS |
| 포장에 대한 세부 사항: | 각 판지마다 1pcs |
| 지불 조건: | 회사 계정 기반 T/T |
1제품 개요
스테퍼 모터는 전기 펄스를 각 이동으로 변환하는 실행 기관입니다.당신은 정확한 위치 제어의 목적을 달성하기 위해 맥박의 수를 제어하여 각도를 제어 할 수 있습니다동시에, 당신은 속도 조절의 목적을 달성하기 위해 입력 펄스 주파수를 제어하여 모터의 속도와 가속을 제어 할 수 있습니다.
펄스 모터라고도 불리는 단계 모터는 일반적으로 구조적으로 반응 단계 모터 (VR), 영구 자석 단계 모터 (PM) 및 하이브리드 단계 모터 (HB) 로 분류됩니다.단계 모터 또한 운동의 형태에 따라 회전 및 직선으로 나눌 수 있습니다에코더가 있는지 여부에 따라 오픈 루프 및 폐쇄 루프 단계 모터로 나눌 수 있습니다.
반응형 스텝 모터: 세터와 로터에는 부드러운 자기 물질로 구성된 윙링이 있습니다. 구조는 간단하며 비용이 적고, 단계 거리가 작으며 1.2 °까지 도달 할 수 있습니다.하지만 역학 성능은 좋지 않습니다., 효율이 낮고, 난방이 크고, 신뢰성이 보장되기 어렵다.
영구 자석 단계 모터: 영구 자석 단계 모터의 로터는 영구 자석 물질로 만들어졌으며 로터는 스테토르와 동일합니다.그것은 좋은 동적 성능과 큰 출력 토크가 특징입니다, 하지만 이 모터는 정확도가 낮고 큰 단계 (일반적으로 7.5° 또는 15°) 를 가지고 있습니다.
하이브리드 스텝 모터: 하이브리드 증기 모터는 반응과 영구 자석의 장점을 통합합니다.그리고 여러 개의 작은 치아 로터와 스테이터에 단계 정확성을 향상시키기 위해그것은 큰 출력 토크, 좋은 동적 성능, 작은 단계로 특징이며, 높은 정밀 요구 사항을 갖춘 자동화 응용 프로그램을 충족시킬 수 있습니다.
단계량에 따라 두 단계, 세 단계 및 다섯 단계 단계 모터가 있습니다. 가장 인기있는 것은 두 단계 하이브리드 단계 모터이며 시장 점유율의 약 97%를 차지합니다.이유는 두 단계 단계 모터가 더 비용 효율적이기 때문입니다, 또한 그 드라이브의 분할 또는 마이크로 스텝 기능으로 인해 만족스러운 성능을 가지고 있습니다.
두 단계 단계 모터의 기본 단계 각도는 1.8 ° / 단계입니다. 반 단계 드라이브와 일치하면 단계 각도는 0.9 °로 감소합니다. 마이크로 단계 드라이버와 일치하면발걸음 각은 최대 256번 분할될 수 있습니다 (0미세 단계당 0.007 °), 대부분의 응용 프로그램의 요구 사항을 충족시킬 수 있습니다.
스테퍼 모터의 여러 장점
높은 정밀도
스테퍼 모터의 회전 각도는 세밀하게 제어 할 수 있으며 각 단계는 결정된 회전 각도에 대응하므로 스테퍼 모터의 회전 정확도는 매우 높습니다.전통적인 DC 및 AC 모터와 비교하면, 스테퍼 모터는 위치와 각도를 더 정확하게 제어 할 수 있으며, 고정밀 위치 제어가 필요한 응용 프로그램에 적합합니다.
넓은 속도 조절 범위
단계 모터의 속도는 구동 전류와 전압에 의해 결정됩니다. 따라서 단계 모터는 다양한 속도 조정 범위를 달성 할 수 있습니다. 한편, 다른 부하에 따라,스테퍼 모터는 운전 신호를 변경하여 부하 변화에 적응 할 수 있습니다.입력 펄스 신호의 주파수를 기반으로 부드러운 속도 조절을 달성 할 수 있습니다.
빠른 반응 속도
스테퍼 모터의 반응 속도는 매우 빠르며, 회전 지시 사항을 밀리 초 안에 완료 할 수 있습니다. 이것은 스테퍼 모터 제어 방법의 특수 특성으로 결정됩니다.전통적인 모터는 회전을 달성하기 위해 가속 및 저속 과정을 필요로 합니다., 스테퍼 모터가 펄스 주파수와 시간을 제어함으로써 빠른 회전을 달성 할 수 있습니다.
높은 토크
스테퍼 모터는 매우 큰 토크를 생성하고 높은 속도로도 높은 토크를 유지할 수 있습니다. 이것은 스테퍼 모터의 특수 구동 방식 때문입니다.각 스테퍼 사이클에서 일정한 출력 토크를 유지할 수 있는따라서 단계 모터는 높은 토크를 필요로 하는 응용 프로그램에 적합합니다.
긴 사용 기간 및 비용 절감
스테퍼 모터의 생산 비용은 상대적으로 낮고, 작은 공간을 차지하고, 설치 및 유지 보수가 쉽기 때문에 사용 비용이 매우 낮습니다. 한편,제어 신호를 통해 위치 및 각도 조절을 달성 할 수있는 능력으로 인해, 복잡한 센서와 제어 회로에서 전통적인 제어 방법을 제거 할 수 있으며, 비용 절감으로 이어집니다.스테퍼 모터는 일반적인 DC 모터와 같은 브러쉬와 커머터로 단계를 조정할 필요가 없습니다.또한, 우리는 독특하고 고품질의 재료를 사용합니다. 그래서 카이푸의 하이브리드 스테퍼 모터는 긴 수명을 가지고 있으며 특별한 유지보수가 거의 필요하지 않습니다.고객 비용의 추가 절감.
카이풀 PRMCAS 하이브리드 스테퍼 모터 응용 프로그램
스테퍼 모터는 주로 CNC 기계 도구 제조 분야에서 사용됩니다.이 분야에서 주로 사용되는 이유는 모터가 A/D 변환을 필요로하지 않고 디지털 펄스 신호를 각 이동으로 직접 변환 할 수 있기 때문입니다.이것은 바로 CNC 기계 도구 장비가 필요로 하는 것과 다른 많은 종류의 모터로 달성할 수 없는 것입니다.단계 모터는 CNC 기계의 가장 이상적인 실행 구성 요소라고 할 수 있습니다, 그리고 그것은 자연스럽게 CNC 기계의 제조 분야에서 널리 사용될 것입니다.
스테퍼 모터는 자동 공급 기계 및 일반 용도 플로피 디스크 드라이브의 모터와 같은 다른 많은 기계에도 사용될 수 있습니다.그것은 또한 프린터와 플롯터에 적용 될 수 있습니다..
스테퍼 모터는 빠른 시작 중지 및 위치 설정의 특성을 가지고 있으며 디지털 제어 분야에서 위치 제어에 대한 액추에이터로 자주 사용됩니다.스테이퍼 모터의 빠른 동작에서, 구동 회로는 충분한 토크를 생성하는 데 필요한 기술적 사양에 가능한 한 가까운 단계 모터 윙에 구동 전류를 공급해야합니다.스테퍼 모터의 표면의 최대 허용 온도스텝 모터는 드라이버와 함께 사용되며 많은 드라이버는 분할 기능을 지원하여 매우 작은 단계 각도와 더 정확한 제어 기능을 달성합니다.스텝 모터의 토크는 속도 증가와 함께 감소합니다일반 단계 모터의 정확도는 단계 모터의 각도의 3-5%이며 축적되지 않습니다. 단계 모터는 낮은 속도로 정상적으로 작동 할 수 있지만 특정 속도 이상에는 작동 할 수 없습니다.소음과 함께.
ATM 기계, 잉크젯 프린터, 그래버링 기계, 사진 기계, 스프레이 장비, 의료 기기 및 장비, 컴퓨터 주변 장치 및 대규모 저장 장치에 널리 사용됩니다.정밀 기기, 산업 제어 시스템, 사무실 자동화, 로봇 및 기타 분야, 특히 원활한 작동, 소음 낮고 빠른 반응, 긴 서비스 수명을 요구하는 응용 프로그램에 적합그리고 높은 출력 토크.
기계 도구 산업
스테퍼 모터는 기계 도구 산업에서 널리 사용되며, 주로 기계 도구의 공급 및 위치 조절을 위해 사용됩니다. CNC 기계 도구에서스테퍼 모터는 작업 조각의 가공 위치와 속도를 정확하게 제어 할 수 있습니다.또한 단계 모터는 기계 도구의 자동 공급 및 도구 변경 기능을 제어하는 데도 사용될 수 있습니다.
자동화 장비
스테퍼 모터는 자동화 생산 라인, 자동화 포장 기계, 자동화 처리 로봇 등 자동화 장비에도 널리 사용됩니다.단계 모터 장비의 움직임과 위치를 정확하게 제어 할 수 있습니다, 효율적인 자동화 생산을 달성합니다.
전자장치
스테퍼 모터는 전자 장치에서도 특정 응용 프로그램을 가지고 있습니다. 예를 들어 전자 제품 생산의 다양한 단계, 예를 들어 솔더 페이스트 인쇄, SMT 배치, 재흐름 솔더링,시각 검사그들은 또한 많은 장치, 예를 들어 ATM, 자동 판매 기계, 3D 프린터, 스캐너, 프린터,등등.
의료 장비
스테퍼 모터는 또한 의료 로봇, 외과 기기 등과 같은 의료 장비에도 사용됩니다.단계 모터 는 로봇 과 수술 도구 의 움직임 과 위치 를 정확하게 제어 할 수 있다, 따라서 고 정밀 수술과 치료를 달성합니다.
자동차 산업
단계 모터 는 또한 좌석 조절기, 에어컨 문 제어기 등 자동차 산업 에서 사용 된다.단계 모터는 정확하게 위치와 자동차 좌석과 에어컨 문의 움직임을 제어 할 수 있습니다, 따라서 자동차의 편안함과 안전성을 향상시킵니다.
로봇 기술 분야
단계 모터는 또한 산업용 로봇, 서비스 로봇 등 로봇 분야에서 널리 사용됩니다. 단계 모터는 로봇의 움직임과 위치를 정확하게 제어 할 수 있습니다.따라서 효율적인 생산과 서비스를 달성.
요약하자면, 스테퍼 모터는 많은 분야에서 광범위한 응용 분야를 가지고 있으며, 높은 정확도, 빠른 반응 속도,그리고 편리한 컨트롤은 많은 자동화 장비의 핵심 구성 요소를 만듭니다.기술의 지속적인 발전과 함께 단계 모터의 응용 분야는 계속 확장되고 심화 될 것입니다.
2하이브리드 스테퍼 모터 일반 기술 사양
| 발걸음 각도 | 1.2° (3단계) |
| 발걸음 각의 정확성 | 00.06° |
| 셰프트 타입 | 단일 샤프트, Dia. 6.35 또는 8.0mm (자격화) |
| 최대 온도 상승 | 80 °C 이하 (명류) |
| 최대 표면 온도 | 최대 허용 100°C |
| 환경 온도 | -20 °C ~ +50 °C |
| 단열등급 | 100 MΩ 분 , 클래스 B |
| 다이렉트릭 강도 | 1분 동안 1500VAC |
| 최대 축 부하 | 15N |
| 최대 방사선 부하 | 90N (착착면으로부터 10mm) |
| 인증서 | Rohs, CE, CCC (고객 필요에 따라) |
3하이브리드 스테퍼 모터 성능 데이터 시트
| 모델 |
전류 A/Ø |
저항력 Ω/Ø |
인덕턴스 mH/Ø |
유지 토크 N.m |
로터무기력성 g.cm2 |
납 # 리드 |
무게 1kg |
길이 mm |
일치 드라이브 |
| 360AHS090-5803S-55 | 5.8 | 0.32 | 0.8 | 0.9 | 260 | 3 | 0.8 | 54.5 | Y3SD3 |
4기계적 차원 (mm)
5전선 다이어그램
6토크 속도 곡선
|
|
