| 브랜드 이름: | PRMCAS |
| 모델 번호: | YKW60 시리즈 |
| MOQ: | 1pcs |
| 포장에 대한 세부 사항: | 각 판지마다 1pcs |
| 지불 조건: | 회사 계정 기반 T/T |

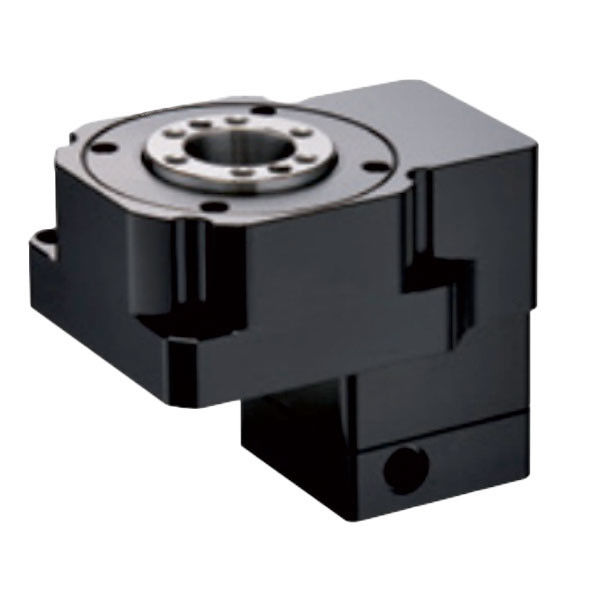

YKW60 시리즈 홀 로터리 액추에터 테이블
1. 홀 셰프트 회전 테이블 개요
홀 셰프트 회전 플랫폼은 산업 자동화에서 가장 일반적인 회전 메커니즘 중 하나입니다. 그것은 주로 회전 테이블, 베어링,전력 전송 기어 또는 기어박스 및 전기 구동 시스템.
주요 특징우리의 홀 셰프트 회전 테이블은 아래와 같습니다,
홀 구조:
홀 셰프트 회전 플랫폼의 회전 테이블은 홀 구조이며, 서보 모터는 금속 측면에 호흡기 및 전선을 설치하는 것을 용이하게하기 위해 옆으로 연결됩니다.
높은 반복 위치 정확성:
홀 셰프트 회전 플랫폼은 속도를 줄이고 출력 토크를 증가시키기 위해 고 정밀 기어를 사용합니다.유연한 간격 메커니즘은 두 기어 센터 거리를 변경하여 역반응을 제어, 그래서 홀 셰프트 회전 플랫폼 반복 위치 정확도는 상당히 높습니다.
높은 강도:
홀홀 샤프트 회전 플랫폼은 정밀 크로스 롤러 베어링에 의해 지원됩니다. 베어링의 롤러는 90도로 점진됩니다.그리고 롤러의 지름은 롤러 사이즈보다 약간 더 크고, inner ring와 bearing의 outer ring 사이에는. 내부 및 외부 원과 롤러 사이에 사전 강화 힘이 있습니다. 결과적으로, 지원 된 플랫폼은 광선, 축 및 뒤집기와 같은 다양한 토크를 견딜 수 있습니다.그것의 딱딱함은 전통적인 베어링의 10 배 이상입니다.
고 회전 정확성:
조립이 완료된 후, 조립이 완료된 후 회전 중심으로 플랫폼의 크로스 롤러 베어링,그리고 돌기판의 외부 지름은 돌기판의 동축성을 보장하기 위해 (표준은 스테인리스 차량) 가 깎아질 것입니다, 평행성 및 다른 형태.
폭 넓은 모터 호환성:
홀홀 샤프트 회전 플랫폼은 플랜지와 입력 샤프트 구멍을 사용자 정의하여 인터페이스의 크기를 유연하게 변환하여 캐빈이 연결되는 모터에 적합합니다.
주요 응용 프로그램:
1산업 자동화: 홀 셰프트 회전 플랫폼은 종종 가공, 조립 또는 테스트와 같은 산업 생산 링크에서 사용됩니다. 회전 플랫폼을 통해작업 조각은 생산 효율성과 품질을 향상시키기 위해 여러 각도에서 처리 및 테스트 할 수 있습니다..
2. 과학 연구: 홀 셰프트 회전 플랫폼은 물리학, 화학 및 생물학과 같은 과학 연구 분야에서 널리 사용됩니다. 예를 들어 광학 실험에서,중공 회전 플랫폼을 사용하여 빛에 샘플의 충돌 각도를 조정할 수 있습니다., 그리고 다양한 각도에서 반사와 전송 현상을 연구합니다.
3의학적 이미지: 홀 셰프트 회전 플랫폼은 또한 의료 영상 분야에서 특정 응용 프로그램을 가지고 있습니다. 예를 들어 CT 스캔에서,더 포괄적이고 정확한 이미지 데이터를 얻기 위해 홀 셰프트 회전 플랫폼은 다른 각도로 환자의 장기 또는 조직을 스캔하는 데 사용할 수 있습니다..
2.이름 지정 규칙
3. YKW60 시리즈 홀 로터리 테이블 주요 성능 사양
| 부문 | YKW60K-5 | YKW60K-18 | YKW60R-15 | |
| 최대 토크 N.m | 5 | |||
| 최대 축량 (Ka) kg | 10 | |||
| 최대 근원력 (Fr) N.m | 5 | |||
| 최대 속도 |
|
|||
| 감소 비율 i | 5,15,18 | |||
| 위치 정밀성 | 3arc-min | 8arc-min | ||
| 반복적 인 정확성 | ≤±15arc-sec ≤±30arc-sec | |||
| 정밀의 수명 시간 | ≥15000 | |||
| IP 등급 |
IP40 |
|||
| 온도 |
-20~80°C |
|||
| 무게 kg | 0.6 | 0.6 | 1.5 | 1.5 |
4기계적 차원 (mm)
YKW60K-(5-18)T1 기계 도면 아래와 같이,
YKW60K- ((5-18) V2 기계 도면 아래와 같이,
YKW60R 기계 도면은 아래와 같습니다.
|
|
