| 브랜드 이름: | PRMCAS |
| 모델 번호: | YKW85 시리즈 |
| MOQ: | 1pcs |
| 포장에 대한 세부 사항: | 각 판지마다 1pcs |
| 지불 조건: | 회사 계정 기반 T/T |

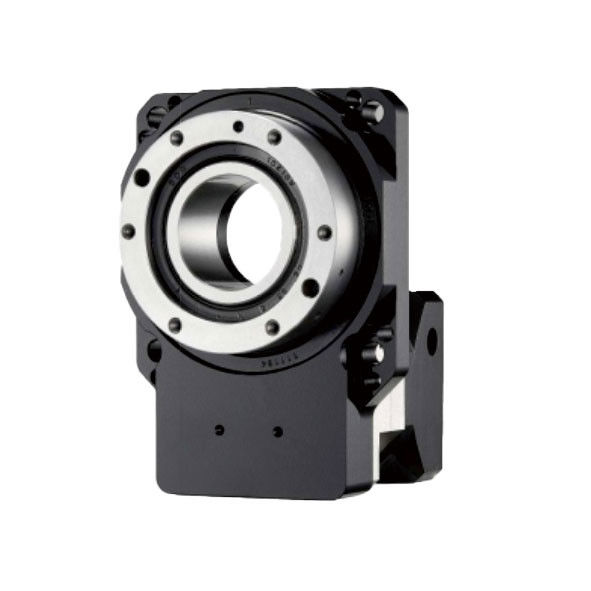

YKW85 시리즈 홀 로터리 액추에터 테이블
1제품 개요
홀 셰프트 회전 플랫폼은 새로운 유형의 환기 제품입니다. 홀 셰프트는 광학 기기, 카메라, 센서 등 응용 프로그램에 필요한 장비를 쉽게 통합 할 수 있습니다.고 정밀 회전 모션 컨트롤을 달성 할 수 있습니다..
그것의 작동 원리는 입력 작은 규모의 회전 움직임을 작업 조각 플랫폼의 회전 움직임으로 변환하고 동시에,속도가 감소하고 토크가 통합 변속기로 증가합니다..
기능:
회전 기능:
홀홀 샤프트 회전 플랫폼은 회전 속도와 방향을 정확하게 제어 할 수있는 360도 고 정밀 회전 움직임을 달성 할 수 있습니다.
운반 기능:
홀홀 샤프트 회전 플랫폼은 회전 과정에서 안정성과 균형을 유지하여 특정 무게 물체를 운반 할 수 있습니다.
위치 설정 기능:
홀 셰프트 회전 플랫폼은 고 정밀 위치 시스템으로 장착되어 있으며 회전 플랫폼에 있는 물체를 특정 위치로 정확하게 위치시킬 수 있습니다.
응용 프로그램:
산업 자동화:
홀 셰프트 회전 플랫폼은 종종 가공, 조립 또는 테스트와 같은 산업 생산 링크에서 사용됩니다. 회전 플랫폼을 통해작업 조각은 생산 효율성과 품질을 향상시키기 위해 여러 각도에서 처리 및 테스트 할 수 있습니다..
과학 연구:
홀 셰프트 회전 플랫폼은 물리학, 화학, 생물학과 같은 과학 연구 분야에서 널리 사용됩니다. 예를 들어, 광학 실험에서,중공 회전 플랫폼을 사용하여 빛에 샘플의 충돌 각도를 조정할 수 있습니다., 그리고 다양한 각도에서 반사와 전송 현상을 연구합니다.
의료 이미지:
홀 셰프트 회전 플랫폼은 또한 의료 영상 분야에서 특정 응용 프로그램을 가지고 있습니다. 예를 들어 CT 스캔에서,더 포괄적이고 정확한 이미지 데이터를 얻기 위해 홀 셰프트 회전 플랫폼은 다른 각도로 환자의 장기 또는 조직을 스캔하는 데 사용할 수 있습니다..
2.이름 지정 규칙
3.YKW85 시리즈 홀 로터리 테이블 주요 성능 사양
| 부문 | YKW85K-5 | YKW85K-10 | YKW85K-15 | YKW85K-30 |
| YKW85R-15 | YKW85R-30 | |||
| 최대 토크 N.m | 15 | 10 | 15 | 10 |
| 최대 축량 (Ka) kg | 30 | |||
| 최대 근원력 (Fr) N.m | 20 | |||
| 최대 속도 | 720°/초 | |||
| 감소 비율 i | 5 | 10 | 15 | 30 |
| 위치 정밀성 | 3arcmin | <8arcmin | ||
| 반복적 인 정확성 | <15arcsec | <30arcsec | ||
| 정밀의 수명 시간 | >15000 | |||
| IP 등급 | IP40 | |||
| 온도 | 20~60°C | |||
| 무게 kg | 1.2 | 1.2 | 2.5 | 2.5 |
4기계적 차원 (mm)
YKW85K5/10 기계 도면 아래와 같이
YKW85K15/30 기계 도면 아래와 같이,
|
|
