| 브랜드 이름: | PRMCAS |
| 모델 번호: | YKW130 시리즈 |
| MOQ: | 1pcs |
| 포장에 대한 세부 사항: | 각 판지마다 1pcs |
| 지불 조건: | 회사 계정 기반 T/T |

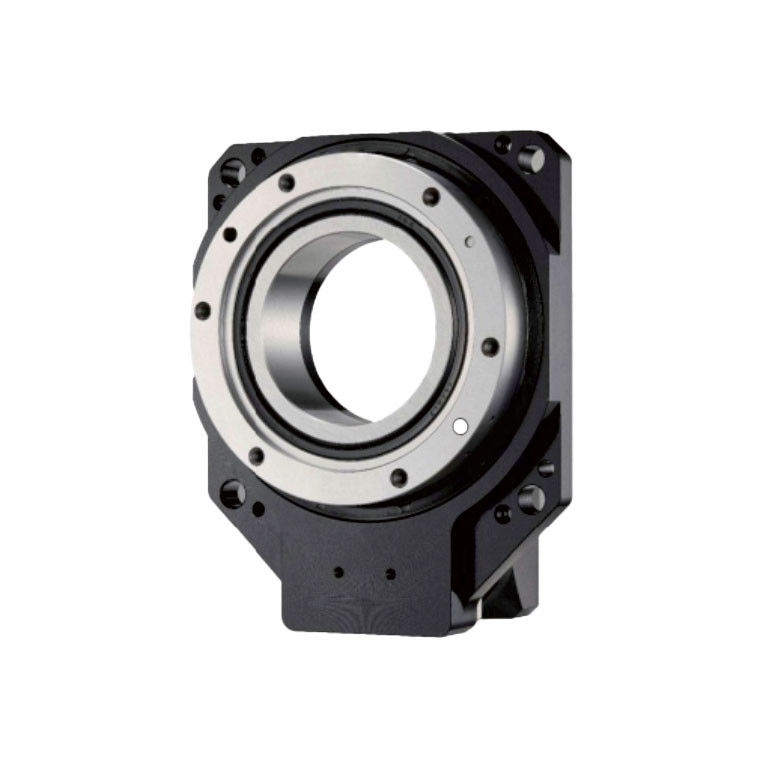

YKW130 시리즈 홀 로터리 액추에터 테이블
1제품 개요
홀 셰프트 로테이션 플랫폼은 새로운 유형의 환기 제품입니다. 홀 셰프트는 광학 기기, 카메라, 센서,등등고 정밀 회전 모션 컨트롤을 달성 할 수 있습니다.
이점 홀 셰프트 회전 플랫폼의 경우 고 정밀, 높은 안정성, 높은 효율성, 낮은 소음 등을 포함합니다. 이는 로봇, 산업 자동화, CNC 기계 등 분야에서 널리 사용됩니다.
그작동 원리입력 작은 규모의 회전 움직임을 작업 조각 플랫폼의 회전 움직임으로 변환하는 것입니다, 동시에, 속도는 감소하고 톱크는 통합 기어에 의해 증가합니다.
모델 선택 가이드:
홀홀 샤프트 회전 플랫폼의 선택은 플랫폼 부하, 회전 테이블 지름, 회전 속도 및 환경 환경과 같은 여러 가지 요소를 고려해야합니다.당신은 특정 응용 시나리오와 요구 사항에 따라 선택해야합니다.
플랫폼 부하:
실제 필요에 대한 부하 크기에 따라 적절한 부하를 가진 홀 로팅 플랫폼을 선택하십시오.
회전 지름:
실제 필요에 의해 회전되는 물체의 크기에 따라 홀 로팅 플랫폼의 적절한 직경을 선택하십시오.
회전 속도:
회전의 실제 필요에 따라 적절한 속도 회전 플랫폼을 선택합니다.
사용 환경:
온도, 습도, 진동 등과 같은 사용 환경을 고려하고 적절한 환경 적응성 중공 회전 플랫폼을 선택하십시오.
정확성 요구 사항:
실제 필요에 대한 정확성 요구 사항에 따라 홀 로팅 플랫폼의 적절한 정확성을 선택하십시오.
기계 사양 선택: 실제 필요에 따라 토크와 회전 속도에 따라 적절한 저연속 모델과 사양을 선택합니다.
다른 요구 사항:
실제 필요에 따라 인코더, 잠금 장치 등과 같은 다른 특수 요구 사항을 선택하십시오.
응용 프로그램:
홀 셰프트 회전 플랫폼은 의료 영상, 관절 로봇, CNC 기계, 레이저 표시 기계, 정밀 결합 메커니즘,가벼운 기계 관절 및 다른 분야.
2.이름 지정 규칙
3.YKW85 시리즈 홀 로터리 테이블 주요 성능 사양
| 부문 | YKW130K-10 | YKW130K-18 | YKW130K-30 |
| YKW130R-18 | YKW130R-30 | ||
| 최대 토크 N.m | 45 | 20 | 45 |
| 최대 축량 (Ka) kg | 100 | ||
| 최대 근원력 (Fr) N.m | 60 | ||
| 최대 속도 | 720°/초 | ||
| 감소 비율 i | 10 | 18 | 30 |
| 위치 정밀성 | 3arcmin | <8arcmin | |
| 반복적 인 정확성 | <15arcsec | <30arcsec | |
| 정밀의 수명 시간 | >15000 | ||
| IP 등급 | IP40 | ||
| 온도 | -20~60°C | ||
| 무게 kg | 2.8 | 2.8 | 4.2 |
4기계적 차원 (mm)
YKW130K10/18기계 도면 아래와 같이,
YKW130K30 기계 도면 아래와 같이,
|
|
