| 브랜드 이름: | PRMCAS |
| 모델 번호: | YKW200 시리즈 |
| MOQ: | 1pcs |
| 포장에 대한 세부 사항: | 각 판지마다 1pcs |
| 지불 조건: | 회사 계정 기반 T/T |

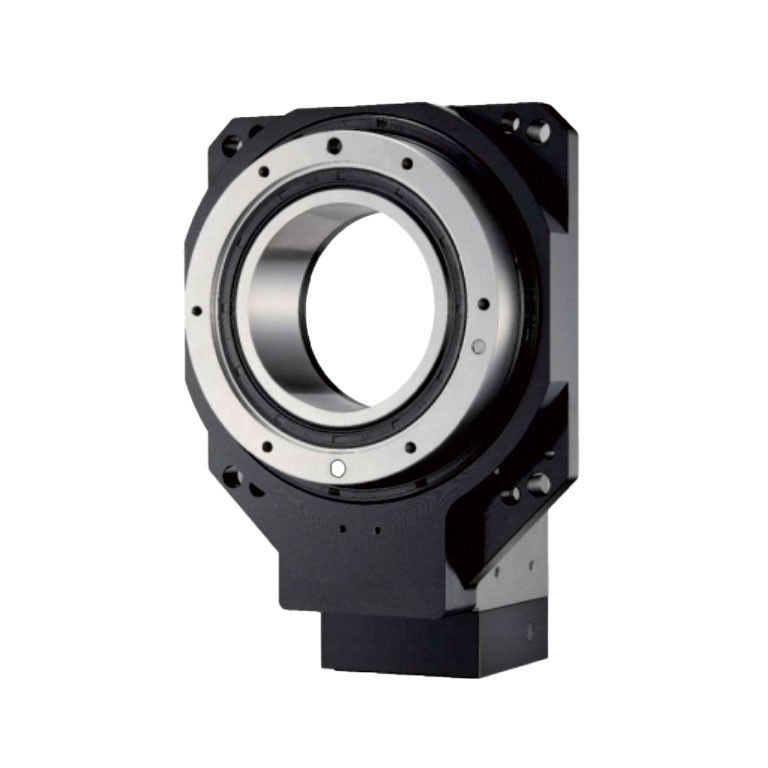

YKW200 시리즈 홀 로터리 액추에터 테이블
1제품 개요
홀 셰프트 회전 플랫폼은 산업 생산 및 과학 연구 분야에서 주로 사용되는 특수 기계 장비입니다.
다음의 기능을 수행합니다.
회전 기능:
홀홀 샤프트 회전 플랫폼은 회전 속도와 방향을 정확하게 제어 할 수있는 360도 고 정밀 회전 움직임을 달성 할 수 있습니다.
운반 기능:
홀홀 샤프트 회전 플랫폼은 회전 과정에서 안정성과 균형을 유지하여 특정 무게 물체를 운반 할 수 있습니다.
위치 설정 기능:
홀 셰프트 회전 플랫폼은 고 정밀 위치 시스템으로 장착되어 있으며 회전 플랫폼에 있는 물체를 특정 위치로 정확하게 위치시킬 수 있습니다.
응용 프로그램:
1산업 자동화: 홀 셰프트 회전 플랫폼은 종종 가공, 조립 또는 테스트와 같은 산업 생산 링크에서 사용됩니다. 회전 플랫폼을 통해작업 조각은 생산 효율성과 품질을 향상시키기 위해 여러 각도에서 처리 및 테스트 할 수 있습니다..
2. 과학 연구: 홀 셰프트 회전 플랫폼은 물리학, 화학 및 생물학과 같은 과학 연구 분야에서 널리 사용됩니다. 예를 들어 광학 실험에서,중공 회전 플랫폼을 사용하여 빛에 샘플의 충돌 각도를 조정할 수 있습니다., 그리고 다양한 각도에서 반사와 전송 현상을 연구합니다.
3의학적 이미지: 홀 셰프트 회전 플랫폼은 또한 의료 영상 분야에서 특정 응용 프로그램을 가지고 있습니다. 예를 들어 CT 스캔에서,더 포괄적이고 정확한 이미지 데이터를 얻기 위해 홀 셰프트 회전 플랫폼은 다른 각도로 환자의 장기 또는 조직을 스캔하는 데 사용할 수 있습니다..
주요 특징우리의 홀 셰프트 회전 테이블은 아래와 같습니다,
홀 구조:
홀 셰프트 회전 플랫폼의 회전 테이블은 홀 구조이며, 서보 모터는 금속 측면에 호흡기 및 전선을 설치하는 것을 용이하게하기 위해 옆으로 연결됩니다.
높은 반복 위치 정확성:
홀 셰프트 회전 플랫폼은 속도를 줄이고 출력 토크를 증가시키기 위해 고 정밀 기어를 사용합니다.유연한 간격 메커니즘은 두 기어 센터 거리를 변경하여 역반응을 제어, 그래서 홀 셰프트 회전 플랫폼 반복 위치 정확도는 상당히 높습니다.
높은 강도:
홀 셰프트 회전 플랫폼은 정밀 크로스 롤러 베어링에 의해 지원됩니다. 베어링의 롤러는 90도로 점진됩니다.그리고 롤러의 지름은 롤러 사이즈보다 약간 더 크고, inner ring와 bearing의 outer ring 사이에는. 내부 및 외부 원과 롤러 사이에 사전 강화 힘이 있습니다. 결과적으로, 지원 된 플랫폼은 광선, 축 및 뒤집기와 같은 다양한 토크를 견딜 수 있습니다.그것의 딱딱함은 전통적인 베어링의 10 배 이상입니다.
고 회전 정확성:
조립이 완료된 후, 조립이 완료된 후 회전 중심으로 플랫폼의 크로스 롤러 베어링,그리고 돌기판의 외부 지름은 돌기판의 동축성을 보장하기 위해 (표준은 스테인리스 차량) 가 깎아질 것입니다, 평행성 및 다른 형태.
2.이름 지정 규칙
3.YKW85 시리즈 홀 로터리 테이블 주요 성능 사양
| 부문 | YKW200K-10 | YKW200K-18 | YKW200K-30 |
| YKW200R-18 | YKW200R-30 | ||
| 최대 토크 N.m | 80 | 50 | 80 |
| 최대 축량 (Ka) kg | 200 | ||
| 최대 근원력 (Fr) N.m | 80 | ||
| 최대 속도 | 720°/초 | ||
| 감소 비율 i | 10 | 18 | 30 |
| 위치 정밀성 | 3arcmin | <8arcmin | |
| 반복적 인 정확성 | <15arcsec | <30arcsec | |
| 정밀의 수명 시간 | >15000 | ||
| IP 등급 | IP40 | ||
| 온도 | -20~60°C | ||
| 무게 kg | 9.6 | 9.6 | 15 |
4기계적 차원 (mm)
YKW200K10/18 기계 도면 아래와 같이,
YKW200K30 기계 건조는 아래와 같습니다.
|
|
