| 브랜드 이름: | PRMCAS |
| 모델 번호: | YKW200S-10K |
| MOQ: | 1pcs |
| 포장에 대한 세부 사항: | 각 판지마다 1pcs |
| 지불 조건: | 회사 계정 기반 T/T |

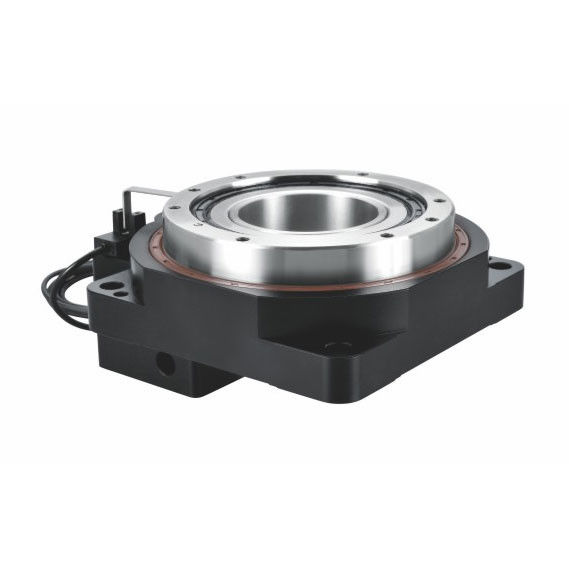

YKW200S-10K 10 감소 비율 홀 로터리 액추에터 테이블 정밀 위치 시스템 CNC 전자 자동화
1. 홀 셰프트 로터리 액추에터 개요
홀 셰프트 회전 플랫폼은 산업 자동화에서 가장 일반적인 회전 메커니즘 중 하나입니다. 그것은 주로 회전 테이블, 베어링,전력 전송 기어 또는 기어박스 및 전기 구동 시스템.
우리의 홀 셰프트 회전 테이블의 주요 특징은 아래와 같습니다,
홀 구조:
홀 셰프트 회전 플랫폼의 회전 테이블은 홀 구조이며, 서보 모터는 금속 측면에 호흡기 및 전선을 설치하는 것을 용이하게하기 위해 옆으로 연결됩니다.
높은 반복 위치 정확성:
홀 셰프트 회전 플랫폼은 속도를 줄이고 출력 토크를 증가시키기 위해 고 정밀 기어를 사용합니다.유연한 간격 메커니즘은 두 기어 센터 거리를 변경하여 역반응을 제어, 그래서 홀 셰프트 회전 플랫폼 반복 위치 정확도는 상당히 높습니다.
높은 강도:
홀 셰프트 회전 플랫폼은 정밀 크로스 롤러 베어링에 의해 지원됩니다. 베어링의 롤러는 90도로 점진됩니다.그리고 롤러의 지름은 롤러 사이즈보다 약간 더 크고, inner ring와 bearing의 outer ring 사이에는. 내부 및 외부 원과 롤러 사이에 사전 강화 힘이 있습니다. 결과적으로, 지원 된 플랫폼은 광선, 축 및 뒤집기와 같은 다양한 토크를 견딜 수 있습니다.그것의 딱딱함은 전통적인 베어링의 10 배 이상입니다.
고 회전 정확성:
조립이 완료된 후, 조립이 완료된 후 회전 중심으로 플랫폼의 크로스 롤러 베어링,그리고 돌기판의 외부 지름은 돌기판의 동축성을 보장하기 위해 (표준은 스테인리스 차량) 가 깎아질 것입니다, 평행성 및 다른 형태.
폭 넓은 모터 호환성:
홀홀 샤프트 회전 플랫폼은 플랜지와 입력 샤프트 구멍을 사용자 정의하여 인터페이스의 크기를 유연하게 변환하여 캐빈이 연결되는 모터에 적합합니다.
홀 셰프트 회전 플랫폼은 생산 라인의 자동화 변환, 레이저 표시 기계, 정밀 결합 메커니즘,가벼운 기계 관절 및 다른 분야.
2.YKW200S-10K 시리즈 홀 로터리 테이블 주요 성능 사양
| 부문 | YKW200S-10K |
| 감소 비율 i | 10 |
| 최대 토크 N.m | 90 |
| 최대 축량 (Ka) kg | 200 |
| 최대 방사력 (Fr) N.m | 80 |
| 최대 속도 | 100RPM |
| 위치 정밀성 | <30arcsec |
| 반복적 인 정확성 | <15arcsec |
| 정밀의 수명 시간 | >20000 |
| 테이블 평면성 | 00.01mm |
| 테이블 중심성 | 00.01mm |
| IP 등급 | IP40 |
| 온도 | -20~60°C |
| 무게 kg | 100.0kg |
3기계적 차원 (mm)
|
|
