| 브랜드 이름: | PRMCAS |
| 모델 번호: | YKW200S-50K |
| MOQ: | 1pcs |
| 포장에 대한 세부 사항: | 각 판지마다 1pcs |
| 지불 조건: | 회사 계정 기반 T/T |

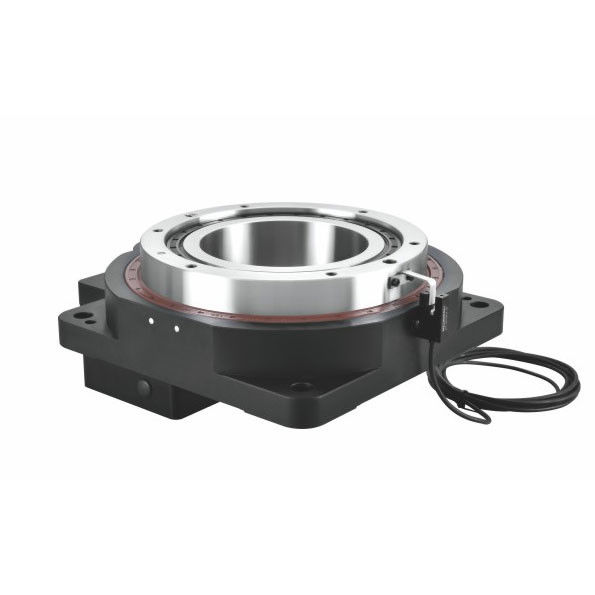

YKW200S-50K 10 감소 비율 홀 로터리 액추에터 테이블 정밀 위치 시스템 CNC 전자 자동화
1. 홀 셰프트 회전 테이블 개요
홀 셰프트 회전 플랫폼은 산업 자동화에서 가장 일반적인 회전 메커니즘 중 하나입니다. 그것은 주로 회전 테이블, 베어링,전력 전송 기어 또는 기어박스 및 전기 구동 시스템.
회전 테이블은 구덩이 구조로, 호흡기 및 전선을 설치하는 데 편리합니다. 회전 플랫폼의 안정성과 정확성을 보장하기 위해 굴착기가 회전 테이블을 지원하는 데 사용됩니다.게어 전송 시스템은 내부와 외부 고리의 게어 매쉬를 통해 회전 효과를 달성, 그리고 고 반복 위치 정확도 (5 아크 초 미만) 와 높은 경직성을 달성하기 위해 출력 토크를 증가시키기 위해 단일 단계 나선 기어 느림 방법을 사용합니다.
의작동 원리회전 플랫폼은 모터에 의해 작업 조각의 각도를 조정합니다. 정제 된 변속 변속기가 각도 조정의 무한 한도를 보장합니다.단계 모터와 드라이브 부품은 공간 및 처리 위치 오류를 제거하기 위해 고품질 탄력 셰프트에 의해 연결되어 있습니다. 쉽게 관찰하기 위해 직관적인 규모로 테이블의 외부 원을 돌립니다. 표준 인터페이스는 신호 전송, 선택적 인 서보 모터 또는 단계 모터에 적합합니다.
응용 프로그램:
홀 셰프트 회전 플랫폼은 레이저 표시 기계, 정밀 결합 메커니즘과 같은 생산 라인의 자동화 변환에 널리 사용됩니다.가벼운 기계 관절 및 다른 분야.
카이풀 제품 하이라이트:
높은 신뢰성, 긴 수명, 높은 정확성, 높은 부드러움과 낮은 코.
빠르고 유연한 사용자 정의
2.YKW200S-50K 시리즈 홀 로터리 테이블 주요 성능 사양
| 부문 | YKW200S-50K |
| 감소 비율 i | 50 |
| 최대 토크 N.m | 90 |
| 최대 축량 (Ka) kg | 200 |
| 최대 방사력 (Fr) N.m | 80 |
| 최대 속도 | 100RPM |
| 위치 정밀성 | <30arcsec |
| 반복적 인 정확성 | <15arcsec |
| 정밀의 수명 시간 | >20000 |
| 테이블 평면성 | 00.01mm |
| 테이블 중심성 | 00.01mm |
| IP 등급 | IP40 |
| 온도 | -20~60°C |
| 무게 kg | 160.0kg |
3기계적 차원 (mm)
|
