| 브랜드 이름: | PRMCAS |
| 모델 번호: | 42HSS45-2004S-E1000AB |
| MOQ: | ≥50PCS |
| 포장에 대한 세부 사항: | 각 판지마다 1pcs |
| 지불 조건: | 회사 계정 기반 T/T |

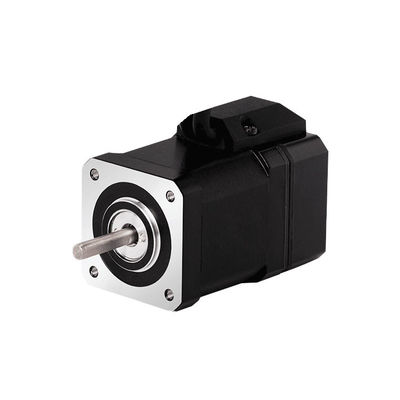

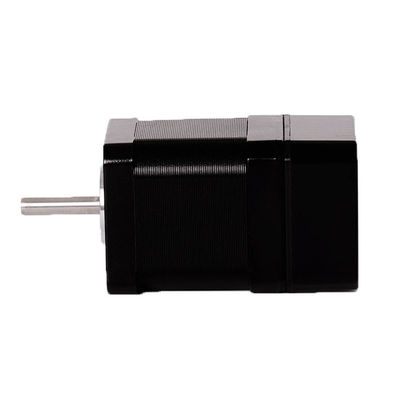

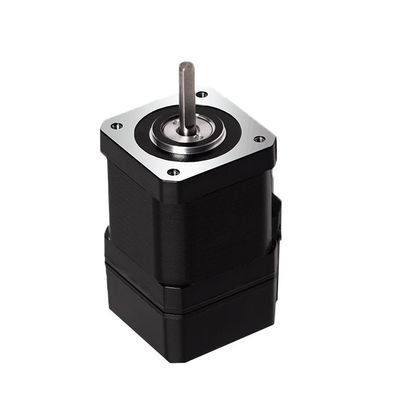

스테프 세르보 모터 42HSS45 인크레멘탈 광학 1000 라인 인코더 2A 0.45N.m 폐쇄 루프 2 단계 하이브리드 스테퍼 모터
1제품 개요
클로즈 루프 스텝 모터 (Closed Loop Stepping Motor) 는 고정밀의 모션 제어 모터이다. 인코더와 같은 위치 센서를 추가함으로써 모터의 실제 위치가 드라이버 또는 컨트롤러에 전달된다.닫힌 루프 단계 모터는 높은 정밀의 장점을 가지고, 높은 안정성, 낮은 진동, 그리고 더 높은 정확성 요구 사항의 응용 프로그램에 적합합니다.
작동 원리:
모터에 닫힌 루프 단계의 작동 원리는 일반 단계 모터와 유사하며, 차이점은 인코더에 의해 위치 피드백이 있다는 것입니다.더 높은 정확성과 더 높은 토크를 가능하게 합니다., 낮은 진동 등
닫힌 루프 단계 모터는 단계 모터보다 비교적 조용하고 공명도 적습니다. 동시에 위치 피드백과 제어도 달성 할 수 있습니다. 수정 시간은 짧습니다.그리고 작동 중 단계 손실이 없습니다.에너지 절감, 운행 안정성 및 더 높은 부하를 운전하는 측면에서, 폐쇄 루프 단계 모터는 더 많은 장점을 가지고 있습니다.
서보 모터에 비해 폐쇄 루프 모터의 장점은 주로: 낮은 속도 조건에서 더 높은 토크, 짧은 수정 시간, 정확한 위치,목표 위치에 도달했을 때 흔들림이 없습니다.작은 크기, 저렴한 가격 등
장점:
1단계 손실 문제가 없습니다: 폐쇄 된 루프 단계 모터가 인코더 피드백 제어 기능을 사용하기 때문에, 그것은 던지는 현상을 초래하지 않는 실시간으로 위치 오차를 수정 할 수 있습니다.
2더 높은 속도와 더 높은 정확성: 피드백 시스템이 제어에 사용되기 때문에, 모터에 닫힌 루프 단계는 더 높은 속도와 더 높은 정확성을 달성 할 수 있습니다.
3. 간단하고 사용하기 쉬운: 모터에 닫힌 루프 단계의 제어 시스템은 비교적 간단합니다. 사용자는 단지 정확하게 모터를 제어하기 위해 대응 프로그램을 작성해야합니다.
적용:
닫힌 루프 단계 모터는 전자 장치 제조와 같은 더 높은 정확성과 다른 성능 사양이 필요한 자동화 제어 시스템에 적합합니다.CNC 기계 (마크), 절단, 조각, 프레싱 등), 로봇, 의료기기, 검사 장비, 포장, 마이크로 전자제품 제조, 광학 검사 기기, 인쇄기,SPM 및 다른 공장 자동화 등...
2하이브리드 스테퍼 모터 일반 기술 사양
| 발걸음 각도 | 1.8° (2단계) |
| 발걸음 각의 정확성 | 00.09° |
| 셰프트 타입 | 단일 샤프트, 직선 4.5mm (개정 가능) |
| 최대 온도 상승 | 80 °C 이하 (명류) |
| 최대 표면 온도 | 최대 허용 100°C |
| 환경 온도 | -20 °C ~ +50 °C |
| 단열등급 | 100 MΩ 분 , 클래스 B |
| 다이렉트릭 강도 | 1분 동안 500VAC |
| 최대 축 부하 | 10N |
| 최대 방사선 부하 | 35N (0mm 셰프트 앞쪽 끝에서), 44N ((5mm), 58N ((10mm), 85N ((15mm) |
| 인증서 | Rohs, CE, CCC (고객 필요에 따라) |
3. 하이브리드 스테퍼 모터 기어박스 성능 데이터 시트와 통합
| 모델 | 전류 | 엔코더 타입 | 인코더결의 | 유지 토크 |
일치 드라이브 |
로터 이너티 | 양극/일극 | 무게 |
| A/Ø | 카운트/레브 | N.m | g.cm2 | # 리드 | 1kg | |||
| 42HSS45-2004S-E1000AB | 2.0 |
추가, 광학 1000선, AB 신호 |
4000 | 0.45 |
Y2SS3 시리즈 EEDC 시리즈 EED0 시리즈 |
72 | 비 (4) | 0.42 |
4기계적 차원 (mm)
5모터 커넥터 설명
6토크 속도 곡선
|
|
