| 브랜드 이름: | PRMCAS |
| 모델 번호: | 57HSS100-4004BR-E1000AB |
| MOQ: | ≥50PCS |
| 포장에 대한 세부 사항: | 각 판지마다 1pcs |
| 지불 조건: | 회사 계정 기반 T/T |

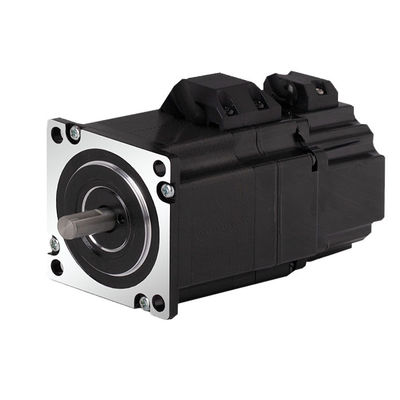

브레이크 57HSS100 인크레멘탈 1000 라인 인코더 4A 1.0N.m 폐쇄 루프 2 단계 하이브리드 스테퍼 모터
1제품 개요
카이풀은 중고급 모션 컨트롤 제품 공급업체 중 한 명으로 강력한 연구 개발 역량과 스테퍼와 같은 제품의 풍부한 산업 응용 경험으로 중국에 있습니다.브러쉬 없는 것, VFDs, 스핀들, 행성 및 조화율 감소기, 모션 컨트롤러 등
우리의 클로즈 루프 하이브리드 스테퍼 모터는 전자 제조 장비, 3D 프린터, 분석 및 의료 장비,레이저 절단기, 조각기, 섬유 장비, 수직 기계, 정밀 위치 시스템, 포장 기계, CNC 기계 및 로봇 등
우리는 항상 여러분의 창의적인 아이디어나 혁신적인 제품을 가능한 한 빨리 시장에 출시하기 위해 여러분과 함께 일하고 있습니다.
클로즈 루프 스텝 모터 (Closed Loop Stepping Motor) 는 고정밀의 모션 제어 모터이다. 인코더와 같은 위치 센서를 추가함으로써 모터의 실제 위치가 드라이버 또는 컨트롤러에 전달된다.닫힌 루프 단계 모터는 높은 정밀의 장점을 가지고, 높은 안정성, 낮은 진동, 그리고 더 높은 정확성 요구 사항의 응용 프로그램에 적합합니다.
의작동 원리닫힌 루프로 모터로 들어가는 단계는 일반 스텝 모터와 비슷하며, 차이점은 더 높은 정확성과 더 높은 토크를 가능하게하는 인코더에 의해 위치 피드백이 있다는 것입니다.낮은 진동 등.
의장점닫힌 루프 단계 모터의 더 높은 정확도, 더 높은 안정성, 낮은 진동, 등 오픈 루프 단계 모터에 비해.닫힌 루프 단계 모터는 입력 신호를 더 잘 조정하고 더 나은 성능을 달성 할 수 있습니다.그러나 제조 비용은 상대적으로 높고 유지 보수는 오픈 루프 스테퍼 모터에 비해 비교적 복잡합니다. 그러나 서보 모터에 비해그 비용은 훨씬 낮습니다., 그리고 유지보수 또한 더 쉽습니다.
적용:
닫힌 루프 단계 모터는 전자 장치 제조와 같은 더 높은 정확성과 다른 성능 사양이 필요한 자동화 제어 시스템에 적합합니다.CNC 기계 (마크), 절단, 조각, 프레싱 등), 로봇, 의료기기, 검사 장비, 포장, 마이크로 전자제품 제조, 광학 검사 기기, 인쇄기,SPM 및 다른 공장 자동화 등...
2하이브리드 스테퍼 모터 일반 기술 사양
| 발걸음 각도 | 1.8° (2단계) |
| 발걸음 각의 정확성 | 00.09° |
| 셰프트 타입 | 단일 샤프트, Dia. 6.35mm, 8mm (개정) |
| 최대 온도 상승 | 80 °C 이하 (명류) |
| 최대 표면 온도 | 최대 허용 100°C |
| 환경 온도 | -20 °C ~ +50 °C |
| 단열등급 | 100 MΩ 분 , 클래스 B |
| 다이렉트릭 강도 | 1분 동안 500VAC |
| 최대 축 부하 | 15N |
| 최대 방사선 부하 | 90N (0mm의 선쪽 끝에서), 100N ((5mm),130N ((10mm),180N ((15mm) |
| 인증서 | Rohs, CE, CCC (고객 필요에 따라) |
3. 하이브리드 스테퍼 모터 기어박스 성능 데이터 시트와 통합
| 모델 | 전류 | 엔코더 타입 | 인코더결의 | 유지 토크 |
일치 드라이브 |
로터 이너티 | 양극/일극 | 무게 |
| A/Ø | 카운트/레브 | N.m | g.cm2 | # 리드 | 1kg | |||
| 57HSS100-4004BR-E1000AB | 4.0 |
추가, 광학 1000선, AB 신호 |
4000 | 1.0 |
Y2SS3 시리즈 EEDC 시리즈 EED0 시리즈 |
280 | 비 (4) | 0.8 |
4기계적 차원 (mm)
5모터 커넥터 설명
6토크 속도 곡선
|
|
