| 브랜드 이름: | PRMCAS |
| 모델 번호: | 57HSS220-5004S-E1000AB |
| MOQ: | ≥50PCS |
| 포장에 대한 세부 사항: | 각 판지마다 1pcs |
| 지불 조건: | 회사 계정 기반 T/T |

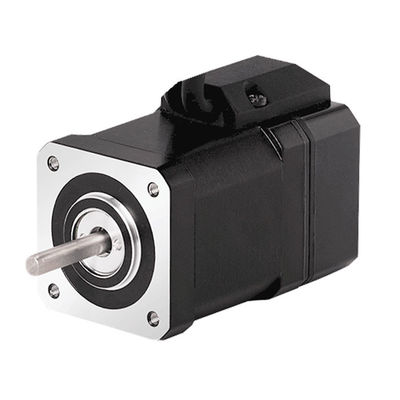

스테이프 세르보 모터 57HSS220 인크레멘탈 광적 인코더 1000 라인 5A 2.2N.m 폐쇄 루프 2 단계 하이브리드 스테이퍼 모터
1제품 개요
카이풀은 중고급 모션 컨트롤 제품 공급업체 중 한 명으로 강력한 연구 개발 역량과 스테퍼와 같은 제품의 풍부한 산업 응용 경험으로 중국에 있습니다.브러쉬 없는 것, VFDs, 스핀들, 행성 및 조화율 감소기, 모션 컨트롤러 등
우리의 클로즈 루프 하이브리드 스테퍼 모터는 전자 제조 장비, 3D 프린터, 분석 및 의료 장비,레이저 절단기, 조각기, 섬유 장비, 수직 기계, 정밀 위치 시스템, 포장 기계, CNC 기계 및 로봇 등
우리는 항상 여러분의 창의적인 아이디어나 혁신적인 제품을 가능한 한 빨리 시장에 출시하기 위해 여러분과 함께 일하고 있습니다.
작동 원칙:
모터에 닫힌 루프 단계의 작동 원리는 일반 단계 모터와 유사하며, 차이점은 인코더에 의해 위치 피드백이 있다는 것입니다.더 높은 정확성과 더 높은 토크를 가능하게 합니다., 낮은 진동 등
전통적인 오픈 루프 스테퍼 모터와 비교하면, 폐쇄 루프 단계는 다음과 같습니다장점:
1단계 손실 문제가 없습니다: 폐쇄 된 루프 단계 모터가 인코더 피드백 제어 기능을 사용하기 때문에, 그것은 던지는 현상을 초래하지 않는 실시간으로 위치 오차를 수정 할 수 있습니다.
2더 높은 속도와 더 높은 정확성: 피드백 시스템이 제어에 사용되기 때문에, 모터에 닫힌 루프 단계는 더 높은 속도와 더 높은 정확성을 달성 할 수 있습니다.
3. 간단하고 사용하기 쉬운: 모터에 닫힌 루프 단계의 제어 시스템은 비교적 간단합니다. 사용자는 모터를 정확하게 제어하기 위해 해당 프로그램을 작성해야합니다.
닫힌 루프 단계 모터는 많은 분야에서 널리 사용됩니다.산업용:
자동차 제조업: 엔진 부품 및 부품 생산 라인, 동원 생산 라인, 차량 조립 라인, 카시로 제열 라인, 탐지 장비 등;
기계 도구 제조: 턴, 드래곤 도어 플랜, 프레싱 머신, 밀링 머신, 기계 가공 센터, 치과 머신 등
주름 제조: 로봇, 덤핑 오븐, 곰팡이 처리 센터 등;
의약품 산업: 원자재 가공 기계, 제조 기계, 음료 기계, 인쇄 및 포장 기계 등
전자 제조: 인쇄 회로 보드 (PCB) 장비, 반도체 장치 및 장비 (광학 조각 기계, 웨이퍼 프로세서 등), LCD 디스플레이 장비,전체 기계 설치 및 표면 페이스트 (SMT) 장비, 레이저 장비 (컷 머신, 조각 기계 등), 일반 CNC 장비, 로봇 기술 등;
의료 장비: CT, 엑스레이 기계, 핵 자기 공명 MRI 등
2하이브리드 스테퍼 모터 일반 기술 사양
| 발걸음 각도 | 1.8° (2단계) |
| 발걸음 각의 정확성 | 00.09° |
| 셰프트 타입 | 단일 샤프트, Dia. 6.35 또는 8.0mm (자격화) |
| 최대 온도 상승 | 80 °C 이하 (명류) |
| 최대 표면 온도 | 최대 허용 100°C |
| 환경 온도 | -20 °C ~ +50 °C |
| 단열등급 | 100 MΩ 분 , 클래스 B |
| 다이렉트릭 강도 | 1분 동안 500VAC |
| 최대 축 부하 | 15N |
| 최대 방사선 부하 | 90N (0mm의 선쪽 끝에서), 100N ((5mm),130N ((10mm),180N ((15mm) |
| 인증서 | Rohs, CE, CCC (고객 필요에 따라) |
3. 하이브리드 스테퍼 모터 기어박스 성능 데이터 시트와 통합
| 모델 | 전류 | 엔코더 타입 | 인코더결의 | 유지 토크 |
일치 드라이브 |
로터 이너티 | 양극/일극 | 무게 |
| A/Ø | 카운트/레브 | N.m | g.cm2 | # 리드 | 1kg | |||
| 57HSS220-5004S-E1000AB | 5.0 |
추가, 광학 1000선, AB 신호 |
4000 | 2.2 |
Y2SS3 시리즈 EEDC 시리즈 EED0 시리즈 |
520 | 비 (4) | 1.2 |
4기계적 차원 (mm)
5모터 커넥터 설명
6토크 속도 곡선
|
|
