| 브랜드 이름: | PRMCAS |
| 모델 번호: | 57HSS220-5004BR-E1000AB |
| MOQ: | ≥50PCS |
| 포장에 대한 세부 사항: | 각 판지마다 1pcs |
| 지불 조건: | 회사 계정 기반 T/T |

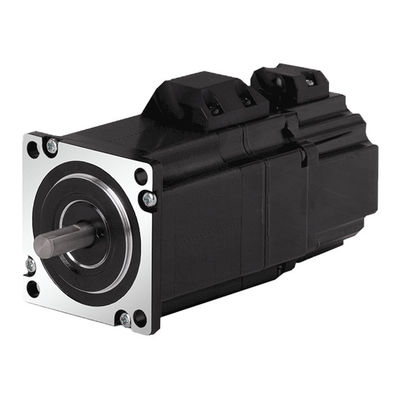

브레이크 57HSS220 인크레멘탈 인코더 1000 라인 5A 2.2N.m 폐쇄 루프 2 단계 하이브리드 스테퍼 모터
1제품 개요
카이풀은 중고급 모션 컨트롤 제품 공급업체 중 한 명으로 강력한 연구 개발 역량과 스테퍼와 같은 제품의 풍부한 산업 응용 경험으로 중국에 있습니다.브러쉬 없는 것, VFDs, 스핀들, 행성 및 조화율 감소기, 모션 컨트롤러 등
우리의 클로즈 루프 하이브리드 스테퍼 모터는 전자 제조 장비, 3D 프린터, 분석 및 의료 장비,레이저 절단기, 조각기, 섬유 장비, 수직 기계, 정밀 위치 시스템, 포장 기계, CNC 기계 및 로봇 등
우리는 항상 여러분의 창의적인 아이디어나 혁신적인 제품을 가능한 한 빨리 시장에 출시하기 위해 여러분과 함께 일하고 있습니다.
닫힌 루프 단계 모터는 단계 모터와 서보 모터에 비해 장점이 있습니다.
닫힌 루프 단계 모터는 단계 모터보다 비교적 조용하고 공명도 적습니다. 동시에 위치 피드백과 제어도 달성 할 수 있습니다. 수정 시간은 짧습니다.그리고 작동 중 단계 손실이 없습니다.에너지 절감, 운행 안정성 및 더 높은 부하를 운전하는 측면에서, 폐쇄 루프 단계 모터는 더 많은 장점을 가지고 있습니다.
서보 모터에 비해 폐쇄 루프 모터의 장점은 주로: 낮은 속도 조건에서 더 높은 토크, 짧은 수정 시간, 정확한 위치,목표 위치에 도달했을 때 흔들림이 없습니다.작은 크기, 저렴한 가격 등
의특징밀폐 루프 단계 모터
1. 오픈 루프 단계 모터와 비교하면 폐쇄 루프 단계 모터는 단계를 잃지 않거나 쉽게 수정 할 수 있습니다. 그것은 모터의 정확한 위치를 보장하고 모터 진동을 줄일 수 있습니다.그리고 더 안정적으로 실행.
2서보 모터와 비교하면 폐쇄 루프 단계 모터는 가이드 조정 등과 같은 복잡한 매개 변수 조정이 필요하지 않으며 사용이 더 편리합니다.높은 속도로 진동하지 않습니다, 0 속도에 안정적이며 위치 반응이 빠르다. 단거리 빠른 시작 및 정지 기회에 적합합니다. 더 작은 설치 크기로 더 높은 토크를 제공합니다.
3모터에 닫힌 루프 단계는 더 높은 토크로 높은 속도로 모터의 성능을 향상시킵니다.
4폐쇄 루프 모터는 로드 및 속도 변화와 함께 드라이브 출력 전류가 변경됨에 따라 모터에서 생성되는 열을 효과적으로 감소시킵니다.
5닫힌 루프 모터는 빠른 반응 시간을 가지고 있습니다. 위치 반응의 출력과 입력 제어 신호는 거의 실시간으로 동기화됩니다.그래서 그것은 0 속도 정지 필요 응용 프로그램에 특히 적합합니다, 빠른 시작 및 가까운 거리에 중지.
6. 닫힌 루프 단계 모터는 더 부드럽게 작동하고 더 높은 정확도를 가지고 있습니다. 더 나은 성능을 달성하기 위해 벡터 제어 및 고급 필터링 기술을 사용합니다.
2하이브리드 스테퍼 모터 일반 기술 사양
| 발걸음 각도 | 1.8° (2단계) |
| 발걸음 각의 정확성 | 00.09° |
| 셰프트 타입 | 단일 샤프트, Dia. 6.35mm, 8mm (개정) |
| 최대 온도 상승 | 80 °C 이하 (명류) |
| 최대 표면 온도 | 최대 허용 100°C |
| 환경 온도 | -20 °C ~ +50 °C |
| 단열등급 | 100 MΩ 분 , 클래스 B |
| 다이렉트릭 강도 | 1분 동안 500VAC |
| 최대 축 부하 | 15N |
| 최대 방사선 부하 | 90N (0mm의 선쪽 끝에서), 100N ((5mm),130N ((10mm),180N ((15mm) |
| 인증서 | Rohs, CE, CCC (고객 필요에 따라) |
3. 하이브리드 스테퍼 모터 기어박스 성능 데이터 시트와 통합
| 모델 | 전류 | 엔코더 타입 | 인코더결의 | 유지 토크 |
일치 드라이브 |
로터 이너티 | 양극/일극 | 무게 |
| A/Ø | 카운트/레브 | N.m | g.cm2 | # 리드 | 1kg | |||
| 57HSS220-5004BR-E1000AB | 5.0 |
추가, 광학 1000선, AB 신호 |
4000 | 2.2 |
Y2SS3 시리즈 EEDC 시리즈 EED0 시리즈 |
520 | 비 (4) | 1.2 |
4기계적 차원 (mm)
5모터 커넥터 설명
6토크 속도 곡선
|
|
