| 브랜드 이름: | PRMCAS |
| 모델 번호: | 86HSS420-6004S-E1000AB |
| MOQ: | ≥50PCS |
| 포장에 대한 세부 사항: | 각 판지마다 1pcs |
| 지불 조건: | 회사 계정 기반 T/T |

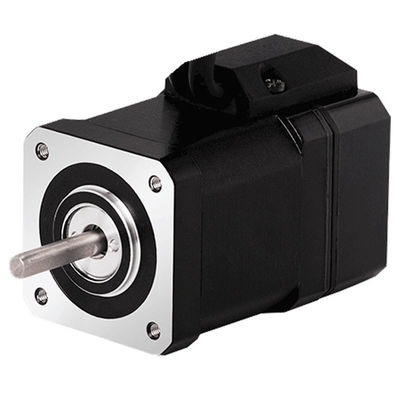

스테이프 세르보 모터 86HSS420 인크레멘탈 광적 인코더 1000 라인 6A 4.2N.m 폐쇄 루프 2 단계 하이브리드 스테이퍼 모터
1제품 개요
클로즈 루프 스텝 모터 (Closed Loop Stepping Motor) 는 고정밀의 모션 제어 모터이다. 인코더와 같은 위치 센서를 추가함으로써 모터의 실제 위치가 드라이버 또는 컨트롤러에 전달된다.닫힌 루프 단계 모터는 높은 정밀의 장점을 가지고, 높은 안정성, 낮은 진동, 그리고 더 높은 정확성 요구 사항의 응용 프로그램에 적합합니다.
폐쇄 루프 단계 모터의 작동 원리는 개방 루프 단계 모터와 유사합니다. 주요 차이점은 폐쇄 루프 단계 모터가 인코더가 장착되어 있다는 것입니다.이는 실시간으로 모터 로터의 실제 위치를 모니터링하는 것입니다., 그리고 컨트롤러에 이 정보를 피드백 합니다. 컨트롤러는 실제 위치와 목표 위치를 비교하고, 다음 모터 움직임을 조정하여 예상대로 작동하는지 확인합니다.이 닫힌 루프 제어 방법은 단계 모터를 더 정확하게.
적용:
닫힌 루프 단계 모터는 전자 장치 제조와 같은 더 높은 정확성과 다른 성능 사양이 필요한 자동화 제어 시스템에 적합합니다.CNC 기계 (마크), 절단, 조각, 프레싱 등), 로봇, 의료기기, 검사 장비, 포장, 마이크로 전자제품 제조, 광학 검사 기기, 인쇄기,SPM 및 다른 공장 자동화 등...
우리는 고객의 요구 사항에 따라 다양한 사용자 정의를 지원 할 수 있습니다. 그래서 언제든지 저희에게 연락하십시오.
2하이브리드 스테퍼 모터 일반 기술 사양
| 발걸음 각도 | 1.8° (2단계) |
| 발걸음 각의 정확성 | 00.09° |
| 셰프트 타입 | 단일 샤프트, 직선 12.4 또는 14mm (개인 맞춤) |
| 최대 온도 상승 | 80 °C 이하 (명류) |
| 최대 표면 온도 | 최대 허용 100°C |
| 환경 온도 | -20 °C ~ +50 °C |
| 단열등급 | 100 MΩ 분 , 클래스 B |
| 다이렉트릭 강도 | 1분 동안 500VAC |
| 최대 축 부하 | 60N |
| 최대 방사선 부하 | 260N (0mm 셰프트 앞쪽 끝에서), 290N ((5mm), 340N ((10mm), 390N ((15mm) |
| 인증서 | Rohs, CE, CCC (고객 필요에 따라) |
3. 하이브리드 스테퍼 모터 기어박스 성능 데이터 시트와 통합
| 모델 | 전류 | 엔코더 타입 | 인코더결의 | 유지 토크 |
일치 드라이브 |
로터 이너티 | 양극/일극 | 무게 |
| A/Ø | 카운트/레브 | N.m | g.cm2 | # 리드 | 1kg | |||
| 86HSS420-6004S-E1000AB | 6.0 |
추가, 광학 1000선, AB 신호 |
4000 | 4.2 |
Y2SS3 시리즈 EEDC 시리즈 EED0 시리즈 |
1800 | 비 (4) | 2.1 |
4기계적 차원 (mm)
5모터 커넥터 설명
6토크 속도 곡선
|
|
