| 브랜드 이름: | PRMCAS |
| 모델 번호: | 86AHSS310-6004-E1000ABZ |
| MOQ: | ≥50PCS |
| 포장에 대한 세부 사항: | 각 판지마다 1pcs |
| 지불 조건: | 회사 계정 기반 T/T |

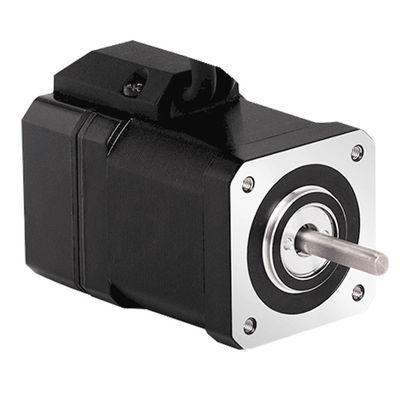

스테프 세르보 모터 86AHSS310 인크리멘탈 광학 ABZ 인코더 1000 라인 6A 8N.m 폐쇄 루프 2 단계 하이브리드 스테퍼 모터
1제품 개요
닫힌 루프 단계 모터는 단계 모터와 서보 모터에 비해 장점이 있습니다.
닫힌 루프 단계 모터는 단계 모터보다 비교적 조용하고 공명도 적습니다. 동시에 위치 피드백과 제어도 달성 할 수 있습니다. 수정 시간은 짧습니다.그리고 작동 중 단계 손실이 없습니다.에너지 절감, 운행 안정성 및 더 높은 부하를 운전하는 측면에서, 폐쇄 루프 단계 모터는 더 많은 장점을 가지고 있습니다.
서보 모터에 비해 폐쇄 루프 모터의 장점은 주로: 낮은 속도 조건에서 더 높은 토크, 짧은 수정 시간, 정확한 위치,목표 위치에 도달했을 때 흔들림이 없습니다.작은 크기, 저렴한 가격 등
장점:
폐쇄 루프 단계 모터의 장점은 개방 루프 단계 모터와 비교하여 더 높은 정확성, 더 높은 안정성, 낮은 진동 등입니다. 위치 피드백을 추가하기 때문에닫힌 루프 단계 모터는 입력 신호를 더 잘 조정하고 더 나은 성능을 달성 할 수 있습니다.그러나 제조 비용은 상대적으로 높고 유지 보수는 오픈 루프 스테퍼 모터에 비해 비교적 복잡합니다. 그러나 서보 모터에 비해그 비용은 훨씬 낮습니다., 그리고 유지보수 또한 더 쉽습니다.
닫힌 루프 단계 모터는 많은 산업용 용도로 널리 사용됩니다.
자동차 제조업: 엔진 부품 및 부품 생산 라인, 동원 생산 라인, 차량 조립 라인, 카시로 제열 라인, 탐지 장비 등;
기계 도구 제조: 턴, 드래곤 도어 플랜, 프레싱 머신, 밀링 머신, 기계 가공 센터, 치과 머신 등
주름 제조: 로봇, 덤핑 오븐, 곰팡이 처리 센터 등;
의약품 산업: 원자재 가공 기계, 제조 기계, 음료 기계, 인쇄 및 포장 기계 등
전자 제조: 인쇄 회로 보드 (PCB) 장비, 반도체 장치 및 장비 (광학 조각 기계, 웨이퍼 프로세서 등), LCD 디스플레이 장비,전체 기계 설치 및 표면 페이스트 (SMT) 장비, 레이저 장비 (컷 머신, 조각 기계 등), 일반 CNC 장비, 로봇 기술 등;
의료 장비: CT, 엑스레이 기계, 핵 자기 공명 MRI 등
2하이브리드 스테퍼 모터 일반 기술 사양
| 발걸음 각도 | 1.8° (2단계) |
| 발걸음 각의 정확성 | 00.09° |
| 셰프트 타입 | 단일 샤프트, 직선 12.4 또는 14mm (개인 맞춤) |
| 최대 온도 상승 | 80 °C 이하 (명류) |
| 최대 표면 온도 | 최대 허용 100°C |
| 환경 온도 | -20 °C ~ +50 °C |
| 단열등급 | 100 MΩ 분 , 클래스 B |
| 다이렉트릭 강도 | 1분 동안 500VAC |
| 최대 축 부하 | 60N |
| 최대 방사선 부하 | 260N (0mm 셰프트 앞쪽 끝에서), 290N ((5mm), 340N ((10mm), 390N ((15mm) |
| 인증서 | Rohs, CE, CCC (고객 필요에 따라) |
3. 하이브리드 스테퍼 모터 기어박스 성능 데이터 시트와 통합
| 모델 | 전류 | 엔코더 타입 | 인코더결의 | 유지 토크 |
일치 드라이브 |
로터 이너티 | 양극/일극 | 무게 |
| A/Ø | 카운트/레브 | N.m | g.cm2 | # 리드 | 1kg | |||
| 86AHSS310-6004S-E1000ABZ | 6.0 |
추가, 광학 1000 라인, ABZ 신호 |
4000 | 3.1 |
Y2SS3 시리즈 EEDC 시리즈 EEDOC 시리즈 |
1630 | 비 (4) | 1.9 |
4기계적 차원 (mm)
5모터 커넥터 설명
6토크 속도 곡선
|
|
