| 브랜드 이름: | PRMCAS |
| 모델 번호: | 60AHSS280-4204-E1000ABZ |
| MOQ: | ≥50PCS |
| 포장에 대한 세부 사항: | 각 판지마다 1pcs |
| 지불 조건: | 회사 계정 기반 T/T |

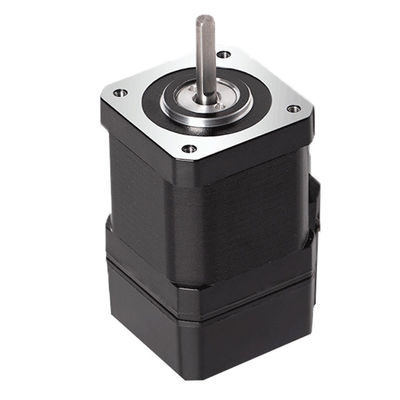

스테프 세르보 모터 60AHSS280 인크레멘탈 ABZ 인코더 1000 라인 4.2A 2.8N.M 폐쇄 루프 2 단계 하이브리드 스테퍼 모터
1제품 개요
폐쇄 루프 단계 모터의 작동 원리는 개방 루프 단계 모터와 유사합니다. 주요 차이점은 폐쇄 루프 단계 모터가 인코더가 장착되어 있다는 것입니다.이는 실시간으로 모터 로터의 실제 위치를 모니터링하는 것입니다., 그리고 컨트롤러에 이 정보를 피드백 합니다. 컨트롤러는 실제 위치와 목표 위치를 비교하고, 다음 모터 움직임을 조정하여 예상대로 작동하는지 확인합니다.이 닫힌 루프 제어 방법은 단계 모터를 더 정확하게.
닫힌 루프 단계 모터는 단계 모터와 서보 모터에 비해 장점이 있습니다.
닫힌 루프 단계 모터는 단계 모터보다 비교적 조용하고 공명도 적습니다. 동시에 위치 피드백과 제어도 달성 할 수 있습니다. 수정 시간은 짧습니다.그리고 작동 중 단계 손실이 없습니다.에너지 절감, 운행 안정성 및 더 높은 부하를 운전하는 측면에서, 폐쇄 루프 단계 모터는 더 많은 장점을 가지고 있습니다.
서보 모터에 비해 폐쇄 루프 모터의 장점은 주로: 낮은 속도 조건에서 더 높은 토크, 짧은 수정 시간, 정확한 위치,목표 위치에 도달했을 때 흔들림이 없습니다.작은 크기, 저렴한 가격 등
전통적인 오픈 루프 스테퍼 모터와 비교하면 폐쇄 루프 스테프는 다음과 같은 장점을 가지고 있습니다.
1단계 손실 문제가 없습니다: 폐쇄 된 루프 단계 모터가 인코더 피드백 제어 기능을 사용하기 때문에, 그것은 던지는 현상을 초래하지 않는 실시간으로 위치 오차를 수정 할 수 있습니다.
2더 높은 속도와 더 높은 정확성: 피드백 시스템이 제어에 사용되기 때문에, 모터에 닫힌 루프 단계는 더 높은 속도와 더 높은 정확성을 달성 할 수 있습니다.
3. 간단하고 사용하기 쉬운: 모터에 닫힌 루프 단계의 제어 시스템은 비교적 간단합니다. 사용자는 단지 정확하게 모터를 제어하기 위해 대응 프로그램을 작성해야합니다.
적용:
닫힌 루프 단계 모터는 전자 장치 제조와 같은 더 높은 정확성과 다른 성능 사양이 필요한 자동화 제어 시스템에 적합합니다.CNC 기계 (마크), 절단, 조각, 프레싱 등), 로봇, 의료기기, 검사 장비, 포장, 마이크로 전자제품 제조, 광학 검사 기기, 인쇄기,SPM 및 다른 공장 자동화 등...
2하이브리드 스테퍼 모터 일반 기술 사양
| 발걸음 각도 | 1.8° (2단계) |
| 발걸음 각의 정확성 | 00.09° |
| 셰프트 타입 | 단일 샤프트, 직선 12.4 또는 14mm (개인 맞춤) |
| 최대 온도 상승 | 80 °C 이하 (명류) |
| 최대 표면 온도 | 최대 허용 100°C |
| 환경 온도 | -20 °C ~ +50 °C |
| 단열등급 | 100 MΩ 분 , 클래스 B |
| 다이렉트릭 강도 | 1분 동안 500VAC |
| 최대 축 부하 | 20N |
| 최대 방사선 부하 | 90N (0mm 셰프트 앞쪽 끝에서), 100N ((5mm), 130N ((10mm), 180N ((15mm), 270N ((20mm) |
| 인증서 | Rohs, CE, CCC (고객 필요에 따라) |
3. 하이브리드 스테퍼 모터 기어박스 성능 데이터 시트와 통합
| 모델 | 전류 | 엔코더 타입 | 인코더결의 | 유지 토크 |
일치 드라이브 |
로터 이너티 | 양극/일극 | 무게 |
| A/Ø | 카운트/레브 | N.m | g.cm2 | # 리드 | 1kg | |||
| 60AHSS280-4204S-E1000ABZ | 4.2 |
추가, 광학 1000 라인, ABZ 신호 |
4000 | 2.8 |
Y2SS3 시리즈 EEDC 시리즈 EEDOC 시리즈 |
920 | 비 (4) | 1.6 |
4기계적 차원 (mm)
5모터 커넥터 설명
6토크 속도 곡선
|
|
