| 브랜드 이름: | PRMCAS |
| 모델 번호: | 60AHSS120-4204S-E1000ABZ |
| MOQ: | ≥50PCS |
| 포장에 대한 세부 사항: | 각 판지마다 1pcs |
| 지불 조건: | 회사 계정 기반 T/T |

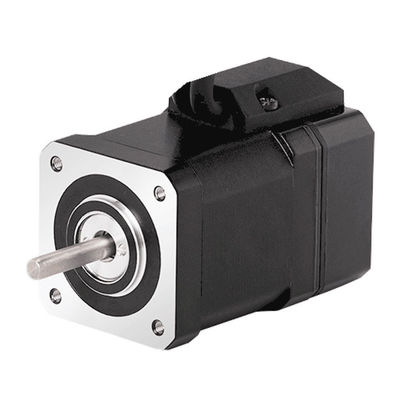

스테프 세르보 모터 60AHSS120 인크레멘탈 ABZ 인코더 1000 라인 4.2A 1.2N.m 폐쇄 루프 2 단계 하이브리드 스테퍼 모터
1제품 개요
닫힌 루프 스테퍼 모터의 원리는 일반 스테퍼 모터에 위치 피드백 인코더를 추가하여 정확한 위치 및 속도 조절을 달성하는 것입니다.
폐쇄 루프 단계 모터의 작동 원리는 개방 루프 단계 모터와 유사합니다. 주요 차이점은 폐쇄 루프 단계 모터가 인코더가 장착되어 있다는 것입니다.이는 실시간으로 모터 로터의 실제 위치를 모니터링하는 것입니다., 그리고 컨트롤러에 이 정보를 피드백 합니다. 컨트롤러는 실제 위치와 목표 위치를 비교하고, 다음 모터 움직임을 조정하여 예상대로 작동하는지 확인합니다.이 닫힌 루프 제어 방법은 단계 모터를 더 정확하게.
작동 원리:
모터에 닫힌 루프 단계의 작동 원리는 일반 단계 모터와 유사하며, 차이점은 인코더에 의해 위치 피드백이 있다는 것입니다.더 높은 정확성과 더 높은 토크를 가능하게 합니다., 낮은 진동 등
전통적인 오픈 루프 스테퍼 모터와 비교하면, 폐쇄 루프 단계는 다음과 같습니다장점:
1. 오픈 루프 단계 모터와 비교하면 폐쇄 루프 단계 모터는 단계를 잃지 않거나 쉽게 수정 할 수 있습니다. 그것은 모터의 정확한 위치를 보장하고 모터 진동을 줄일 수 있습니다.그리고 더 안정적으로 실행.
2서보 모터와 비교하면 폐쇄 루프 단계 모터는 가이드 조정 등과 같은 복잡한 매개 변수 조정이 필요하지 않으며 사용이 더 편리합니다.높은 속도로 진동하지 않습니다, 0 속도에 안정적이며 위치 반응이 빠르다. 단거리 빠른 시작 및 정지 기회에 적합합니다. 더 작은 설치 크기로 더 높은 토크를 제공합니다.
3모터에 닫힌 루프 단계는 더 높은 토크로 높은 속도로 모터의 성능을 향상시킵니다.
4폐쇄 루프 모터는 로드 및 속도 변화와 함께 드라이브 출력 전류가 변경됨에 따라 모터에서 생성되는 열을 효과적으로 감소시킵니다.
5닫힌 루프 모터는 빠른 반응 시간을 가지고 있습니다. 위치 반응의 출력과 입력 제어 신호는 거의 실시간으로 동기화됩니다.그래서 그것은 0 속도 정지 필요 응용 프로그램에 특히 적합합니다, 빠른 시작 및 가까운 거리에 중지.
6. 닫힌 루프 단계 모터는 더 부드럽게 작동하고 더 높은 정확도를 가지고 있습니다. 더 나은 성능을 달성하기 위해 벡터 제어 및 고급 필터링 기술을 사용합니다.
적용:
폐쇄 루프 스테퍼 모터는 높은 정확성, 높은 효율성 및 높은 신뢰성으로 인해 다양한 정밀 기기, 기계 및 장비 및 자동 생산 라인에서 널리 사용됩니다.예를 들어, 전자 장치 제조, CNC 기계 (표시, 절단, 새기, 프레싱 등), 로봇, 의료기기, 검사 장비, 포장, 마이크로 전자 제조,광학 검사 장비, 인쇄기, SPM 및 기타 공장 자동화 등
2하이브리드 스테퍼 모터 일반 기술 사양
| 발걸음 각도 | 1.8° (2단계) |
| 발걸음 각의 정확성 | 00.09° |
| 셰프트 타입 | 단일 샤프트, 직선 12.4 또는 14mm (개인 맞춤) |
| 최대 온도 상승 | 80 °C 이하 (명류) |
| 최대 표면 온도 | 최대 허용 100°C |
| 환경 온도 | -20 °C ~ +50 °C |
| 단열등급 | 100 MΩ 분 , 클래스 B |
| 다이렉트릭 강도 | 1분 동안 500VAC |
| 최대 축 부하 | 20N |
| 최대 방사선 부하 | 90N (0mm 셰프트 앞쪽 끝에서), 100N ((5mm), 130N ((10mm), 180N ((15mm), 270N ((20mm) |
| 인증서 | Rohs, CE, CCC (고객 필요에 따라) |
3. 하이브리드 스테퍼 모터 기어박스 성능 데이터 시트와 통합
| 모델 | 전류 | 엔코더 타입 | 인코더결의 | 유지 토크 |
일치 드라이브 |
로터 이너티 | 양극/일극 | 무게 |
| A/Ø | 카운트/레브 | N.m | g.cm2 | # 리드 | 1kg | |||
| 60AHSS120-4204S-E1000ABZ | 4.2 |
추가, 광학 1000 라인, ABZ 신호 |
4000 | 1.2 |
Y2SS3 시리즈 EEDC 시리즈 EEDOC 시리즈 |
440 | 비 (4) | 1.0 |
4기계적 차원 (mm)
5모터 커넥터 설명
6토크 속도 곡선
|
|
