| 브랜드 이름: | PRMCAS |
| 모델 번호: | 42AHSS45-2004S-E1000ABZ |
| MOQ: | ≥50PCS |
| 포장에 대한 세부 사항: | 각 판지마다 1pcs |
| 지불 조건: | 회사 계정 기반 T/T |

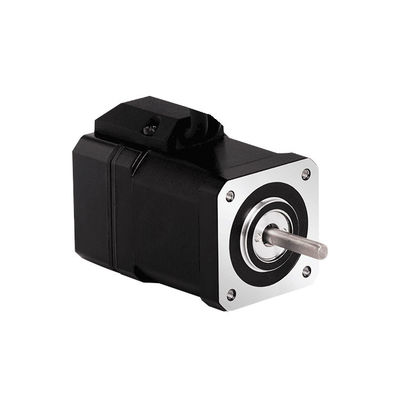

1제품 개요
닫힌 루프 단계 모터는 단계 모터와 서보 모터에 비해 장점이 있습니다.
닫힌 루프 단계 모터는 단계 모터보다 비교적 조용하고 공명도 적습니다. 동시에 위치 피드백과 제어도 달성 할 수 있습니다. 수정 시간은 짧습니다.그리고 작동 중 단계 손실이 없습니다.에너지 절감, 운행 안정성 및 더 높은 부하를 운전하는 측면에서, 폐쇄 루프 단계 모터는 더 많은 장점을 가지고 있습니다.
서보 모터에 비해 폐쇄 루프 모터의 장점은 주로: 낮은 속도 조건에서 더 높은 토크, 짧은 수정 시간, 정확한 위치,목표 위치에 도달했을 때 흔들림이 없습니다.작은 크기, 저렴한 가격 등
의특징밀폐 루프 단계 모터
1. 오픈 루프 단계 모터와 비교하면 폐쇄 루프 단계 모터는 단계를 잃지 않거나 쉽게 수정 할 수 있습니다. 그것은 모터의 정확한 위치를 보장하고 모터 진동을 줄일 수 있습니다.그리고 더 안정적으로 실행.
2서보 모터와 비교하면 폐쇄 루프 단계 모터는 가이드 조정 등과 같은 복잡한 매개 변수 조정이 필요하지 않으며 사용이 더 편리합니다.높은 속도로 진동하지 않습니다, 0 속도에 안정적이며 위치 반응이 빠르다. 단거리 빠른 시작 및 정지 기회에 적합합니다. 더 작은 설치 크기로 더 높은 토크를 제공합니다.
3모터에 닫힌 루프 단계는 더 높은 토크로 높은 속도로 모터의 성능을 향상시킵니다.
4폐쇄 루프 모터는 로드 및 속도 변화와 함께 드라이브 출력 전류가 변경됨에 따라 모터에서 생성되는 열을 효과적으로 감소시킵니다.
5닫힌 루프 모터는 빠른 반응 시간을 가지고 있습니다. 위치 반응의 출력과 입력 제어 신호는 거의 실시간으로 동기화됩니다.그래서 그것은 0 속도 정지 필요 응용 프로그램에 특히 적합합니다, 빠른 시작 및 가까운 거리에 중지.
6. 닫힌 루프 단계 모터는 더 부드럽게 작동하고 더 높은 정확도를 가지고 있습니다. 더 나은 성능을 달성하기 위해 벡터 제어 및 고급 필터링 기술을 사용합니다.
적용:
닫힌 루프 단계 모터는 전자 장치 제조와 같은 더 높은 정확성과 다른 성능 사양이 필요한 자동화 제어 시스템에 적합합니다.CNC 기계 (마크), 절단, 조각, 프레싱 등), 로봇, 의료기기, 검사 장비, 포장, 마이크로 전자제품 제조, 광학 검사 기기, 인쇄기,SPM 및 다른 공장 자동화 등...
2하이브리드 스테퍼 모터 일반 기술 사양
| 발걸음 각도 | 1.8° (2단계) |
| 발걸음 각의 정확성 | 00.09° |
| 셰프트 타입 | 단일 샤프트, 직선 4.5mm (개정 가능) |
| 최대 온도 상승 | 80 °C 이하 (명류) |
| 최대 표면 온도 | 최대 허용 100°C |
| 환경 온도 | -20 °C ~ +50 °C |
| 단열등급 | 100 MΩ 분 , 클래스 B |
| 다이렉트릭 강도 | 1분 동안 500VAC |
| 최대 축 부하 | 10N |
| 최대 방사선 부하 | 35N (0mm 셰프트 앞쪽 끝에서), 44N ((5mm), 58N ((10mm), 85N ((15mm) |
| 인증서 | Rohs, CE, CCC (고객 필요에 따라) |
3. 하이브리드 스테퍼 모터 기어박스 성능 데이터 시트와 통합
| 모델 | 전류 | 엔코더 타입 | 인코더결의 | 유지 토크 |
일치 드라이브 |
로터 이너티 | 양극/일극 | 무게 |
| A/Ø | 카운트/레브 | N.m | g.cm2 | # 리드 | 1kg | |||
| 42AHSS45-2004S-E1000ABZ | 2.0 |
추가, 광학 1000 라인, ABZ 신호 |
4000 | 0.45 |
Y2SS3 시리즈 EEDC 시리즈 EEDOC 시리즈 |
72 | 비 (4) | 0.42 |
4기계적 차원 (mm)
5모터 커넥터 설명
6토크 속도 곡선
|
|
