| 브랜드 이름: | PRMCAS |
| 모델 번호: | 28AHSS13-1304S-E1000ABZ |
| MOQ: | ≥50PCS |
| 포장에 대한 세부 사항: | 각 판지마다 1pcs |
| 지불 조건: | 회사 계정 기반 T/T |

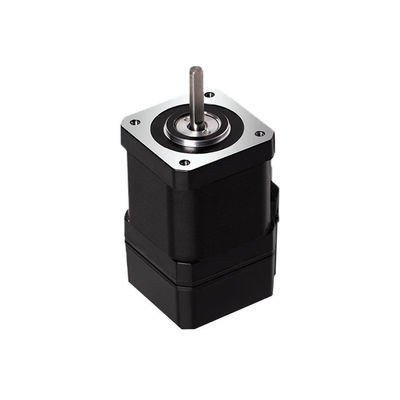

1제품 개요
클로즈 루프 스텝 모터 (Closed Loop Stepping Motor) 는 고정밀의 모션 제어 모터이다. 인코더와 같은 위치 센서를 추가함으로써 모터의 실제 위치가 드라이버 또는 컨트롤러에 전달된다.닫힌 루프 단계 모터는 높은 정밀의 장점을 가지고, 높은 안정성, 낮은 진동, 그리고 더 높은 정확성 요구 사항의 응용 프로그램에 적합합니다.
작동 원리:
모터에 닫힌 루프 단계의 작동 원리는 일반 단계 모터와 유사하며, 차이점은 인코더에 의해 위치 피드백이 있다는 것입니다.더 높은 정확성과 더 높은 토크를 가능하게 합니다., 낮은 진동 등
장점:
폐쇄 루프 단계 모터의 장점은 개방 루프 단계 모터와 비교하여 더 높은 정확성, 더 높은 안정성, 낮은 진동 등입니다. 위치 피드백을 추가하기 때문에닫힌 루프 단계 모터는 입력 신호를 더 잘 조정하고 더 나은 성능을 달성 할 수 있습니다.그러나 제조 비용은 상대적으로 높고 유지 보수는 오픈 루프 스테퍼 모터에 비해 비교적 복잡합니다. 그러나 서보 모터에 비해그 비용은 훨씬 낮습니다., 그리고 유지보수 또한 더 쉽습니다.
닫힌 루프 단계 모터는 많은 분야에서 널리 사용됩니다.산업용:
자동차 제조업:엔진 부품 및 부품 생산 라인, 동원 생산 라인, 차량 조립 라인, 차체 용접 라인, 탐지 장비 등
기계 도구 제조:턴, 드래곤 도어 플랜, 프레싱 머신, 밀링 머신, 기계 가공 센터, 치과 머신 등
금속품:로봇, 덤핑 오븐, 곰팡이 처리 센터 등
의약품 산업:원자재 가공 기계, 제조 기계, 음료 기계, 인쇄 및 포장 기계 등
전자 제조:프린팅 회로 보드 (PCB) 장비, 반도체 장치 및 장비 (광학 조각 기계, 웨이퍼 프로세서 등), LCD 디스플레이 (LCD) 장비전체 기계 설치 및 표면 페이스트 (SMT) 장비, 레이저 장비 (컷 기계, 조각 기계, 등), 일반 CNC 장비, 로봇 기술 등.
의료 장비:CT, 엑스레이 기계, 핵 자기 공명 MRI 등
2하이브리드 스테퍼 모터 일반 기술 사양
| 발걸음 각도 | 1.8° (2단계) |
| 발걸음 각의 정확성 | 00.09° |
| 셰프트 타입 | 단일 샤프트, 직선 4.5mm (개정 가능) |
| 최대 온도 상승 | 80 °C 이하 (명류) |
| 최대 표면 온도 | 최대 허용 100°C |
| 환경 온도 | -20 °C ~ +50 °C |
| 단열등급 | 100 MΩ 분 , 클래스 B |
| 다이렉트릭 강도 | 1분 동안 500VAC |
| 최대 축 부하 | 5N |
| 최대 방사선 부하 | 20N (0mm의 선쪽 끝에서), 25N ((5mm),34N ((10mm) |
| 인증서 | Rohs, CE, CCC (고객 필요에 따라) |
3. 하이브리드 스테퍼 모터 기어박스 성능 데이터 시트와 통합
| 모델 | 전류 | 엔코더 타입 | 인코더결의 | 유지 토크 |
일치 드라이브 |
로터 이너티 | 양극/일극 | 무게 |
| A/Ø | 카운트/레브 | N.m | g.cm2 | # 리드 | 1kg | |||
| 28AHSS13-1304S-E1000ABZ | 1.3 |
추가, 광학 1000 라인, ABZ 신호 |
4000 | 0.13 |
Y2SS3 시리즈 EEDC 시리즈 EEDOC 시리즈 |
17 | 비 (4) | 0.26 |
4기계적 차원 (mm)
5모터 커넥터 설명
6토크 속도 곡선
|
|
