| 브랜드 이름: | PRMCAS |
| 모델 번호: | 20LHS054N-100 |
| MOQ: | ≥50PCS |
| 포장에 대한 세부 사항: | 각 판지마다 1pcs |
| 지불 조건: | 회사 계정 기반 T/T |

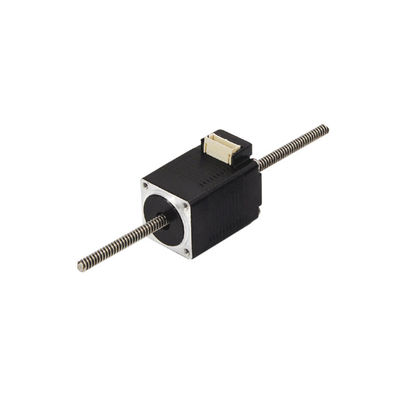

20LHS054N-100 2N 힘 2단계 Nema8 비 캡티브 하이브리드 선형 스테퍼 모터 선형 수축기
1하이브리드 선형 스테퍼 모터 개요
하이브리드 선형 스테퍼 모터는 새로운 선형 운동 실행 모션 제어 제품이며, 둥근 회전 운동을 선형 운동으로 변환합니다.
제품 구조는 간단하고 컴팩트하며 고객의 필요에 따라 다양한 솔루션을 제공 할 수 있습니다. 우리는 브레이크, 인코더,고객 요구에 따라 홀 셰프트, 그리고 이를 위한 체계적인 제품을 제공할 수 있습니다.
나사 모터 장치는 높은 정밀도, 높은 부하 용량 및 높은 신뢰성의 특성을 가지고 있으므로 산업 및 자동화 분야에서 널리 사용됩니다.전기통신, 테스트 장비, 산업 자동화 제어, 기계 도구 제조, 의료 장비, 3D 프린팅, 태양 추적 시스템 등을 통해 정확한 위치 및 속도 조절을 달성합니다.
2하이브리드 스테퍼 모터 이름 지정 규칙 및 일반 기술 사양
선형 스테퍼 모터 이름 지정 규칙
일반 사양
| 발걸음 각도 | 1.8° (2단계) |
| 발걸음 각의 정확성 | ±0.09° |
| 크기 | 네마 8 |
| 단열등급 | 500VDC, 20 MΩ 분 B급 |
| 다이렉트릭 강도 | 1분 동안 500VAC |
| 온도 상승 | 80°C 이하 (명류) |
| 표면 온도 | 최대 허용 100°C |
| 습도 범위 | 20% ~ 90% RH |
| IP 등급 | IP40 |
| 인증서 | 로스, CE, CCC |
3. 20LHS 시리즈 H이브리드 선형 스테퍼 모터 성능 데이터 시트
| 모델 | 전류 | 저항력 | 인덕턴스 | 분추진력 | 로터무기력성 | 양극/일극 | 맙소사납 | 맙소사길이 | 무게 |
모터 길이 |
운전자 |
| A/Ø | Ω/Ø | mH/Ø | N @10RPS | g.cm2 | # 와이어 | mm | mm | 1kg | mm | ||
| 20LHS0504N-100 | 0.5 | 6.5 | 1.7 | 2 | 2 | 비 (4) | 0.61 | 100 | 0.06 | 30 | Y2SD1 |
참고: 모터 사양의 사용자 정의가 가능합니다.
4기계적 차원 (mm)
5전선
|
|
