| 브랜드 이름: | PRMCAS |
| 모델 번호: | 20LHS0604E-100 |
| MOQ: | ≥50PCS |
| 포장에 대한 세부 사항: | 각 판지마다 1pcs |
| 지불 조건: | 회사 계정 기반 T/T |

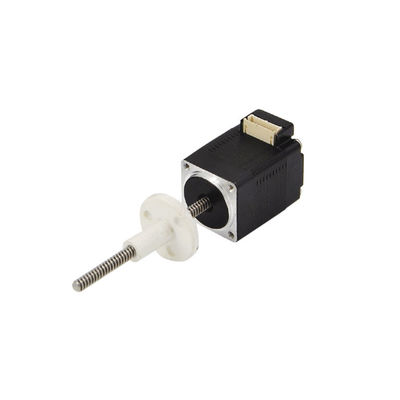

20LHS0604E-100 5N 힘 2단계 Nema8 외부 견과류 하이브리드 선형 스테퍼 모터 선형 수축기
1하이브리드 선형 스테퍼 모터 개요
하이브리드 선형 스텝 모터 (Hybrid linear Stepper motor) 는 회전 움직임을 선형 이동으로 변환하는 데 사용되는 일반적인 선형 운동 제어 장치이다. 일반적으로 전기 모터, 나사,견과류 및 제어 시스템.
나사 모터 장치는 높은 정밀도, 높은 부하 용량 및 높은 신뢰성의 특성을 가지고 있으므로 산업 및 자동화 분야에서 널리 사용됩니다.전기통신, 테스트 장비, 산업 자동화 제어, 기계 도구 제조, 의료 장비, 3D 프린팅, 태양 추적 시스템 등을 통해 정확한 위치 및 속도 조절을 달성합니다.
제품 특징:
적용:
하이브리드 선형 스테퍼 모터는 로봇, 로봇,의료 장비 및 스마트 하이브리드 선형 모터는 광범위한 응용 시나리오를 가지고 있으며 자동화 분야에서 대응하는 응용 프로그램을 가지고 있습니다.예를 들어 철강, 자동차, 항공 우주 및 항공 우주와 같은 제조 산업에서단계별 모터는 자동 제어 시스템에서 널리 사용됩니다., 생산 라인의 위치 제어, 재료 운송 및 분류.
오류 확인:
사용 도중, 하이브리드 선형 모터 에는 일부 고장이 있을 수 있다. 일반적인 고장 들 에는 산책, 과도 한 소음, 과열 등이 있다.손실은 모터 해상도가 부족하고 기계적 변속기 오류로 인해 발생할 수 있습니다.모터로 구동되는 신호의 분할을 조정함으로써 해결할 수 있습니다. 과도한 소음은 높은 모터 속도와 기계적 공명으로 인해 발생할 수 있습니다.그것은 모터의 속도를 줄이고 기계 구조를 조정함으로써 제거 될 수 있습니다과도한 열은 장기간의 작업과 열 분산의 부진으로 인해 발생할 수 있습니다. 이는 열 분산을 강화하고 합리적인 장치를 통해 개선 될 수 있습니다.
2하이브리드 스테퍼 모터 이름 지정 규칙 및 일반 기술 사양
선형 스테퍼 모터 이름 지정 규칙
일반 사양
| 발걸음 각도 | 1.8° (2단계) |
| 발걸음 각의 정확성 | ±0.09° |
| 크기 | 네마 8 |
| 단열등급 | 500VDC, 20 MΩ 분 B급 |
| 다이렉트릭 강도 | 1분 동안 500VAC |
| 온도 상승 | 80°C 이하 (명류) |
| 표면 온도 | 최대 허용 100°C |
| 습도 범위 | 20% ~ 90% RH |
| IP 등급 | IP40 |
| 인증서 | 로스, CE, CCC |
3. 20LHS 시리즈 H이브리드 선형 스테퍼 모터 성능 데이터 시트
| 모델 | 전류 | 저항력 | 인덕턴스 | 분추진력 | 로터무기력성 | 양극/일극 | 맙소사납 | 맙소사길이 | 무게 |
모터 길이 |
운전자 |
| A/Ø | Ω/Ø | mH/Ø | N @10RPS | g.cm2 | # 와이어 | mm | mm | 1kg | mm | ||
| 20LHS0604E-100 | 0.6 | 6.5 | 1.7 | 5 | 2 | 비 (4) | 2 | 100 | 0.06 | 30 | Y2SD1 |
참고: 모터 사양의 사용자 정의가 가능합니다.
4기계적 차원 (mm)
5전선
|
|
