| 브랜드 이름: | PRMCAS |
| 모델 번호: | 20LHS0494/0244/0164 시리즈 종속 |
| MOQ: | ≥50PCS |
| 포장에 대한 세부 사항: | 각 판지마다 1pcs |
| 지불 조건: | 회사 계정 기반 T/T |
1하이브리드 선형 스텝 모터
하이브리드 선형 스테퍼 모터는 새로운 선형 운동 실행 모션 제어 제품이며, 둥근 회전 운동을 선형 운동으로 변환합니다.
하이브리드 선형 스테퍼 모터는 구동 모터, 저속 기어, 나사, 견과류, 가이드, 푸시 막대, 슬라이드, 스프링, 껍질 및 터빈, 마이크로 제어 스위치 등으로 구성됩니다.
일반적으로 전기 스루의 표준 스트로크는 100,150, 200, 250, 300, 350, 400mm, 특별한 스트로크 요구 사항은 유연한 사용자 정의에 의해 지원 될 수 있습니다.하이브리드 선형 스테퍼 모터는 다른 응용 부하에 따라 다른 추진 나사 선로로 설계 될 수 있습니다..
하이브리드 선형 스테퍼 모터의 최대 추진력은 최대 20kN에 도달 할 수 있으며, 부하가없는 속도는 일반적으로 4 ~ 45mm / 특수 선형 속도는 사용자 정의 할 수 있습니다.
하이브리드 선형 스테퍼 모터를 실행 기관으로 사용하는 것은 공기 및 수압 압력을 사용하는 데 필요한 가스 / 액체 소스 장치 및 보조 장비를 줄일 수있을뿐만 아니라또한 집행 기관의 무게를 줄일 수 있습니다.
응용 프로그램:
하이브리드 선형 스테퍼 모터의 적용은 매우 넓으며 다음을 포함합니다.
성능 특성:
2하이브리드 스테퍼 모터 이름 지정 규칙 및 일반 기술 사양
선형 스테퍼 모터 이름 지정 규칙
일반 사양
| 발걸음 각도 | 1.8° (2단계) |
| 발걸음 각의 정확성 | ±0.09° |
| 크기 | 네마 8 |
| 단열등급 | 500VDC, 20 MΩ 분 B급 |
| 다이렉트릭 강도 | 1분 동안 500VAC |
| 온도 상승 | 80°C 이하 (명류) |
| 표면 온도 | 최대 허용 100°C |
| 습도 범위 | 20% ~ 90% RH |
| IP 등급 | IP40 |
| 인증서 | 로스, CE, CCC |

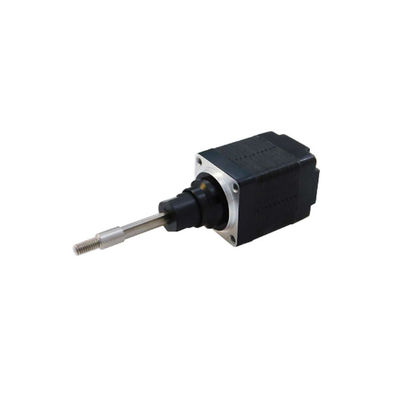

3. 20LHS0494/0244/0164 캡티브 타입H이브리드 선형 스테퍼 모터 성능 데이터 시트
| 모델 이름 | 배선 |
가등전압 |
등급 전류 |
저항/단계 |
인덕턴스 /단계 |
전력 소비 | 온도 상승 | 무게 |
단열 저항력 |
|
20LHS0494
20LHS0244
20LHS0164 |
양극성 |
2.5V | 0.49A | 5.1Ω | 1.5mH | 2.45W | 75°C | 43g | 20MΩ |
|
5V |
0.24A |
20.4Ω | 50.0mH | ||||||
|
7.5V |
0.16A |
45.9Ω | 11.7mH |
참고: 모터 사양의 사용자 정의가 가능합니다.
사용 가능한 리드 스크루 사양
| 코드 | 리드 스크루 스레드 크기 mm | ||
| 지름 | 발걸음 | 납 | |
| U | φ3.5 | 0.001524 | 0.3048 |
| N | φ3.5 | 0.003048 | 0.6096 |
| K | φ3.5 | 0.006096 | 1.2192 |
| J | φ3.5 | 0.012192 | 2.4384 |
| 코드 | 리드 스크루 스레드 크기 mm | ||
| 지름 | 발걸음 | 납 | |
| AB | φ3.5 | 0.005 | 0.5 |
| AC | φ3.5 | 0.01 | 1.0 |
| AD | φ3.5 | 0.02 | 2.0 |
| AE | φ3.5 | 0.04 | 4.0 |
4기계적 차원 (mm)
| 거리 코드 | 거리/mm | A/mm | B/mm |
| 301 | 9 | 11.1 | 1.58 |
| 302 | 12.7 | 14.81 | 5.28 |
| 303 | 19.1 | 21.16 | 11.63 |
| 304 | 25.4 | 27.51 | 17.98 |
| 305 | 31.8 | 33.86 | 24.33 |
| 306 | 38.1 | 40.21 | 30.68 |
5힘 및 펄스 속도 곡선
6전선
7결함 검사
사용 도중, 하이브리드 선형 모터 에는 일부 고장이 있을 수 있다. 일반적인 고장 들 에는 산책, 과도 한 소음, 과열 등이 있다.손실은 모터 해상도가 부족하고 기계적 변속기 오류로 인해 발생할 수 있습니다.모터로 구동되는 신호의 분할을 조정함으로써 해결할 수 있습니다. 과도한 소음은 높은 모터 속도와 기계적 공명으로 인해 발생할 수 있습니다.그것은 모터의 속도를 줄이고 기계 구조를 조정함으로써 제거 될 수 있습니다과도한 열은 장기간의 작업과 열 분산의 부진으로 인해 발생할 수 있습니다. 이는 열 분산을 강화하고 합리적인 조정을 통해 개선 될 수 있습니다.
|
|
