| 브랜드 이름: | PRMCAS |
| 모델 번호: | 28LHS 캡티브 시리즈 |
| MOQ: | ≥50PCS |
| 포장에 대한 세부 사항: | 각 판지마다 1pcs |
| 지불 조건: | 회사 계정 기반 T/T |

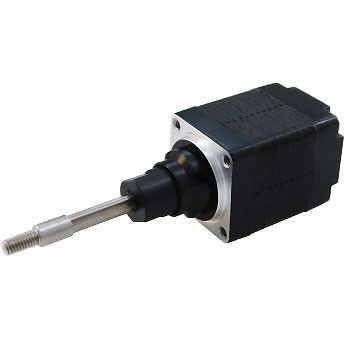

1하이브리드 선형 스테퍼 모터 개요
하이브리드 선형 스테퍼 모터 (Lead Screw Stepper Motor) 는 회전 운동을 선형 운동으로 변환하기 위해 나트 메커니즘과 나트를 사용하는 특수 유형의 스테퍼 모터입니다.정밀 제어 장치입니다., 정확한 위치 제어 및 선형 움직임을 실현해야하는 응용 프로그램에서 자주 사용됩니다. 스크루바드 스테프 모터는 간단한 구조의 특성을 가지고 있습니다.높은 효율성과 신뢰성, 고 위치 정확성. 산업 자동화, CNC 기계 도구, 3D 프린터, 로봇 및 기타 분야에서 널리 사용됩니다.
카이풀 하이브리드 선형 스테퍼 모터특징 및 장점,
적용:
특수한 구조와 뛰어난 성능으로 인해 리드 스크루 스테퍼 모터는 많은 분야에서 널리 사용되었습니다. 다음은 일반적인 응용 프로그램 중 일부입니다.
산업 자동화
리드 스크루 스테퍼는 산업 자동화에서 정확한 위치 제어 및 선형 움직임이 필요한 다양한 장비 및 시스템에서 널리 사용됩니다. 그들은 종종 운송 시스템에 사용됩니다.로딩 와일로, 그리고 자동화 생산 라인에서 로봇 팔.나사 단계 모터는 생산 과정에서 제품의 정확한 위치 및 안정적인 움직임을 보장하기 위해 고 정밀과 고속 선형 이동을 달성 할 수 있습니다..
CNC 기계 도구
CNC 기계 도구는 컴퓨터 제어로 작업 조각 처리를 실현하는 기계 도구입니다.나사-단계 모터는 정밀 위치와 동작 제어를 운전하기 위해 CNC 기계 도구에서 중요한 역할을합니다., 샤프와 스핀드를 먹여 살립니다. 나사 단계 모터는 높은 정확성, 높은 경직성 및 신뢰성의 특성을 가지고 있으며 처리 과정에서 정확성과 안정성을 보장 할 수 있습니다.
3D 프린터
3D 프린팅 기술은 제조업, 의료 산업 및 교육 분야를 포함한 많은 분야에서 점점 더 대중화되고 널리 사용됩니다.나사 단계 모터는 3D 프린터에서 인쇄 된 머리의 위치와 움직임을 제어하는 데 사용됩니다- 모터에 바퀴 - 모터 회전을 정확하게 제어함으로써, X, Y, Z 축 방향에 인쇄 된 머리 정확한 위치를 달성 할 수 있습니다.그래서 디자인 모델을 층별로 인쇄하기 위해.
로봇 공학
로봇은 자동화 분야에서 중요한 장비이며 다양한 작업을 수행하는 데 사용됩니다. 스크루 스테프 모터는 로봇의 관절 및 선형 구동 시스템에 중요한 역할을합니다.그들은 고정밀하고 신뢰할 수있는 선형 움직임을 제공 할 수 있습니다. 그래서 로봇은 정확하게 위치하고 움직일 수 있습니다.스크루 스테프 모터의 적용은 로봇이 더 정확한 제어 능력을 가질 수있게하며 조립, 취급, 용접 및 정밀 작업과 같은 다양한 작업에 사용할 수 있습니다.
2하이브리드 스테퍼 모터 이름 지정 규칙 및 일반 기술 사양
선형 스테퍼 모터 이름 지정 규칙
일반 사양
| 발걸음 각도 | 1.8° (2단계) |
| 발걸음 각의 정확성 | ±0.09° |
| 크기 | 네마 11 |
| 단열등급 | 500VDC, 20 MΩ 분 B급 |
| 다이렉트릭 강도 | 1분 동안 500VAC |
| 온도 상승 | 80°C 이하 (명류) |
| 표면 온도 | 최대 허용 100°C |
| 습도 범위 | 20% ~ 90% RH |
| IP 등급 | IP40 |
| 인증서 | 로스, CE, CCC |
3. 28LHS 캡티브 타입H이브리드 선형 스테퍼 모터 성능 데이터 시트
| 모델 이름 | 배선 |
가등전압 |
등급 전류 |
저항/단계 |
인덕턴스 /단계 |
전력 소비 | 온도 상승 | 무게 |
단열 저항력 |
|
28LHS1004 |
양극성 |
2.5V | 0.49A | 5.1Ω | 1.5mH | 4.2W | 75°C | 119g | 20MΩ |
| 28LHS0424 |
5V |
0.24A |
20.4Ω | 50.0mH | |||||
| 28LHS0184 |
7.5V |
0.16A |
45.9Ω | 11.7mH | |||||
| 28LHS0426 | 단극성 | 5V | 0.42A | 11.9Ω | 3.3mH | ||||
| 28LHS0186 | 12V | 0.18A | 68.6Ω | 19.5mH |
참고: 모터 사양의 사용자 정의가 가능합니다.
사용 가능한 리드 스크루 사양
| 코드 | 리드 스크루 스레드 크기 mm | ||
| 지름 | 발걸음 | 납 | |
| 7 | φ476 | 0.003175 | 0.635 |
| 9 | φ476 | 0.00635 | 1.27 |
| 3 | φ476 | 0.0127 | 2.54 |
| J | φ476 | 0.0254 | 5.08 |
4기계적 차원 (mm)
| 거리 코드 | 거리/mm | A/mm | B/mm |
| 302 | 12.7 | 20.47 | 2.54 |
| 303 | 19.1 | 26.82 | 8.03 |
| 304 | 25.4 | 33.17 | 14.38 |
| 305 | 31.8 | 39.52 | 20.73 |
| 306 | 38.1 | 45.87 | 27.08 |
| 307 | 50.8 | 58.57 | 39.78 |
5힘 및 펄스 속도 곡선
6전선
|
|
