| 브랜드 이름: | PRMCAS |
| 모델 번호: | 28LHS 이중 샤프트 캡티브 시리즈 |
| MOQ: | ≥50PCS |
| 포장에 대한 세부 사항: | 각 판지마다 1pcs |
| 지불 조건: | 회사 계정 기반 T/T |

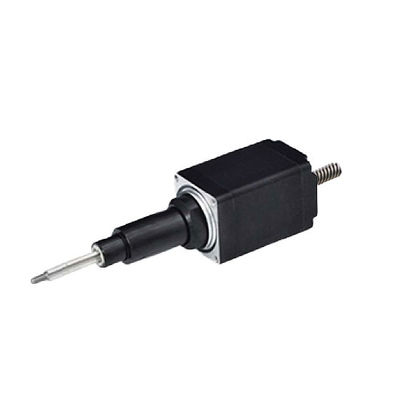

28LHS 이중 샤프트 140N 힘 시리즈 2단계 Nema11 캡티브 하이브리드 선형 스테퍼 모터 선형 수축기
1하이브리드 선형 스테퍼 모터 개요
하이브리드 선형 스테퍼 모터는 새로운 선형 운동 실행 모션 제어 제품이며, 둥근 회전 운동을 선형 운동으로 변환합니다.
제품 구조는 간단하고 컴팩트하며 고객의 필요에 따라 다양한 솔루션을 제공 할 수 있습니다. 우리는 브레이크, 인코더,고객 요구에 따라 홀 셰프트, 그리고 이를 위한 체계적인 제품을 제공할 수 있습니다.
카이풀 하이브리드 선형 스테퍼 모터특징 및 장점,
1높은 효율: 하이브리드 선형 스테퍼 모터의 특수 구조로 인해 모터는 전기 에너지를 기계 에너지로 효과적으로 전달 할 수있는 높은 전송 효율을 가지고 있습니다.
2정밀 제어: 모터의 속도와 방향을 통해 모터는 정밀한 선형 운동 통제를 달성 할 수 있으며 다양한 정밀 위치 및 조정 응용 프로그램에 사용할 수 있습니다.
3. 높은 부하 용량: 모터는 높은 부하 용량을 제공 할 수 있으며, 부하와 무거운 부하를 감당해야 할 경우에 적합합니다.
4. 조용한 작동: 하이브리드 선형 단계 모터에 전용 드라이버를 사용하기 때문에 나사 모터는 마찰 소음이 적고 실행 중에 발생하는 소음이 낮습니다.더 높은 소음 요구 사항이있는 경우에 적합합니다..
5간편한 유지: 모터의 간단한 유지 보수는 쉽게 달성됩니다, 나그네와 견과류는 더 높은 마모 저항을 가지고 있으며, 장기적인 나그네 모터는 기계 장비에 널리 사용됩니다.자동 생산 라인, 의료 장비, 항공 우주 및 기타 분야
적용:
하이브리드 선형 스테퍼 모터는 로봇, 로봇, 의료 장비 및 스마트 홈과 같은 광범위한 산업 자동화 분야에 적합합니다.나사 단계 모터는 정확한 관절 회전과 선형 움직임을 달성 할 수 있습니다로봇 팔의 분야에서, 나사 단계 모터는 고 정밀 작업 조각 처리를 달성 할 수 있습니다. 정밀 측정 요소를 운전합니다.스크루 스텝 모터는 다양한 자동화 작업을 달성하고 가정 생활의 편의성을 향상시킬 수 있습니다..
2하이브리드 스테퍼 모터 이름 지정 규칙 및 일반 기술 사양
선형 스테퍼 모터 이름 지정 규칙
일반 사양
| 발걸음 각도 | 1.8° (2단계) |
| 발걸음 각의 정확성 | ±0.09° |
| 크기 | 네마 11, 28mm |
| 단열등급 | 500VDC, 20 MΩ 분 B급 |
| 다이렉트릭 강도 | 1분 동안 500VAC |
| 온도 상승 | 80°C 이하 (명류) |
| 표면 온도 | 최대 허용 100°C |
| 습도 범위 | 20% ~ 90% RH |
| IP 등급 | IP40 |
| 인증서 | 로스, CE, CCC |
3. 20LHS0494/0244/0164 캡티브 타입H이브리드 선형 스테퍼 모터 성능 데이터 시트
| 모델 이름 | 배선 |
가등전압 |
등급 전류 |
저항/단계 |
인덕턴스 /단계 |
전력 소비 | 온도 상승 | 무게 |
단열 저항력 |
|
28LHS1904
28LHS0754
28LHS0354 |
양극성 |
2.1V | 1.9A | 1.1Ω | 1.1mH | 7.5W | 75°C | 180g | 20MΩ |
|
5V |
0.75A |
6.7Ω | 5.8mH | ||||||
|
12V |
0.35A |
34.8Ω | 35.6mH |
참고: 모터 사양의 사용자 정의가 가능합니다.
사용 가능한 리드 스크루 사양
| 코드 | 리드 스크루 스레드 크기 mm | ||
| 지름 | 발걸음 | 납 | |
| 7 | φ476 | 0.003175 | 0.635 |
| 9 | φ476 | 0.00635 | 1.27 |
| 3 | φ476 | 0.0127 | 2.54 |
| J | φ476 | 0.0254 | 5.08 |
4기계적 차원 (mm)
캡티브 타입 기계 도면 아래와 같이,
5힘 및 펄스 속도 곡선
6전선
7.오류 검사
사용 도중, 하이브리드 선형 모터 에는 일부 고장이 있을 수 있다. 일반적인 고장 들 에는 산책, 과도 한 소음, 과열 등이 있다.손실은 모터 해상도가 부족하고 기계적 변속기 오류로 인해 발생할 수 있습니다.모터로 구동되는 신호의 분할을 조정함으로써 해결할 수 있습니다. 과도한 소음은 높은 모터 속도와 기계적 공명으로 인해 발생할 수 있습니다.그것은 모터의 속도를 줄이고 기계 구조를 조정함으로써 제거 될 수 있습니다과도한 열은 장기간의 작업과 열 분산의 부진으로 인해 발생할 수 있습니다. 이는 열 분산을 강화하고 합리적인 장치를 통해 개선 될 수 있습니다.
|
|
