| 브랜드 이름: | PRMCAS |
| 모델 번호: | 28LHS0754N-200 |
| MOQ: | ≥50PCS |
| 포장에 대한 세부 사항: | 각 판지마다 1pcs |
| 지불 조건: | 회사 계정 기반 T/T |

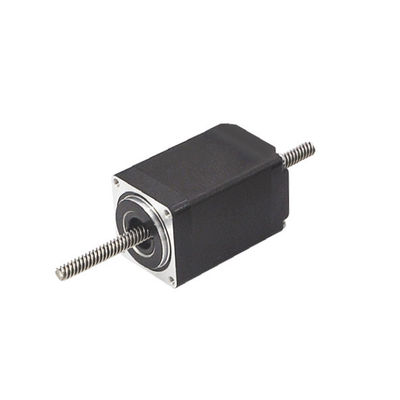

1하이브리드 선형 스테퍼 모터 개요
하이브리드 선형 스텝 모터 (Hybrid linear Stepper motor) 는 회전 움직임을 선형 이동으로 변환하는 데 사용되는 일반적인 선형 운동 제어 장치이다. 일반적으로 전기 모터, 나사,견과류 및 제어 시스템.
모터 로터에 직접 연결된 나사 막대기를 통해,그리고 견과류는 나선과 상대적 이동을 통해 직선 운송을 위해 영양 회전 움직임으로 장착됩니다.이 제품은 모터 본체에 완료됩니다. 추가 벨트, 기어 샷,회전운동으로 직선운동 변환을 달성하기 위한 콤플릿 및 기타 부품, 이는 부품 공급 비용과 시스템 조립 시간을 크게 절약합니다.따라서 구조 공간의 활용률과 위치 정확도를 향상시킵니다..
제품 구조는 간단하고 컴팩트하며 고객의 필요에 따라 다양한 솔루션을 제공 할 수 있습니다. 우리는 브레이크, 인코더,고객 요구에 따라 홀 셰프트, 그리고 이를 위한 체계적인 제품을 제공할 수 있습니다.
나사 모터 장치는 높은 정밀도, 높은 부하 용량 및 높은 신뢰성의 특성을 가지고 있으므로 산업 및 자동화 분야에서 널리 사용됩니다.전기통신, 테스트 장비, 산업 자동화 제어, 기계 도구 제조, 의료 장비, 3D 프린팅, 태양 추적 시스템 등을 통해 정확한 위치 및 속도 조절을 달성합니다.
적용:
하이브리드 선형 스테퍼 모터는 로봇, 로봇,의료 장비 및 스마트 하이브리드 선형 모터는 광범위한 응용 시나리오를 가지고 있으며 자동화 분야에서 대응하는 응용 프로그램을 가지고 있습니다.예를 들어 철강, 자동차, 항공 우주 및 항공 우주와 같은 제조 산업에서단계별 모터는 자동 제어 시스템에서 널리 사용됩니다., 생산 라인의 위치 제어, 재료 운송 및 분류.
오류 확인:
사용 도중, 하이브리드 선형 모터 에는 일부 고장이 있을 수 있다. 일반적인 고장 들 에는 산책, 과도 한 소음, 과열 등이 있다.손실은 모터 해상도가 부족하고 기계적 변속기 오류로 인해 발생할 수 있습니다.모터로 구동되는 신호의 분할을 조정함으로써 해결할 수 있습니다. 과도한 소음은 높은 모터 속도와 기계적 공명으로 인해 발생할 수 있습니다.그것은 모터의 속도를 줄이고 기계 구조를 조정함으로써 제거 될 수 있습니다과도한 열은 장기간의 작업과 열 분산의 부진으로 인해 발생할 수 있습니다. 이는 열 분산을 강화하고 합리적인 장치를 통해 개선 될 수 있습니다.
2하이브리드 스테퍼 모터 이름 지정 규칙 및 일반 기술 사양
선형 스테퍼 모터 이름 지정 규칙
일반 사양
| 발걸음 각도 | 1.8° (2단계) |
| 발걸음 각의 정확성 | ±0.09° |
| 크기 | 네마 8 |
| 단열등급 | 500VDC, 20 MΩ 분 B급 |
| 다이렉트릭 강도 | 1분 동안 500VAC |
| 온도 상승 | 80°C 이하 (명류) |
| 표면 온도 | 최대 허용 100°C |
| 습도 범위 | 20% ~ 90% RH |
| IP 등급 | IP40 |
| 인증서 | 로스, CE, CCC |
3. 20LHS 시리즈 H이브리드 선형 스테퍼 모터 성능 데이터 시트
| 모델 | 전류 | 저항력 | 인덕턴스 | 분추진력 | 로터무기력성 | 양극/일극 | 맙소사납 | 맙소사길이 | 무게 |
모터 길이 |
| A/Ø | Ω/Ø | mH/Ø | N @10RPS | g.cm2 | # 와이어 | mm | mm | 1kg | mm | |
| 28LHS0754N-200 | 0.75 | 7.5 | 4.5 | 20 | 12 | 비 (4) | 2 | 200 | 0.18 | 41 |
참고: 모터 사양의 사용자 정의가 가능합니다.
4기계적 차원 (mm)
5전선
|
|
