| 브랜드 이름: | PRMCAS |
| 모델 번호: | 28LHS1004E-100 |
| MOQ: | ≥50PCS |
| 포장에 대한 세부 사항: | 각 판지마다 1pcs |
| 지불 조건: | 회사 계정 기반 T/T |

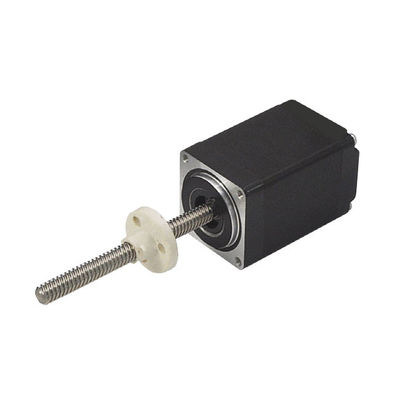

28LHS1004E-100 2단계 Nema11 20N 외부 견과류형 하이브리드 선형 스테퍼 모터 선형 수축기
1하이브리드 선형 스테퍼 모터 개요
하이브리드 선형 스텝 모터 (Hybrid linear Stepper motor) 는 회전 움직임을 선형 이동으로 변환하는 데 사용되는 일반적인 선형 운동 제어 장치이다. 일반적으로 전기 모터, 나사,견과류 및 제어 시스템.
모터 로터에 직접 연결된 나사 막대기를 통해,그리고 견과류는 나선과 상대적 이동을 통해 직선 운송을 위해 영양 회전 움직임으로 장착됩니다.이 제품은 모터 본체에 완료됩니다. 추가 벨트, 기어 샷,회전운동으로 직선운동 변환을 달성하기 위한 콤플릿 및 기타 부품, 이는 부품 공급 비용과 시스템 조립 시간을 크게 절약합니다.따라서 구조 공간의 활용률과 위치 정확도를 향상시킵니다..
제품 구조는 간단하고 컴팩트하며 고객의 필요에 따라 다양한 솔루션을 제공 할 수 있습니다. 우리는 브레이크, 인코더,고객 요구에 따라 홀 셰프트, 그리고 이를 위한 체계적인 제품을 제공할 수 있습니다.
나사 모터 장치는 높은 정밀도, 높은 부하 용량 및 높은 신뢰성의 특성을 가지고 있으므로 산업 및 자동화 분야에서 널리 사용됩니다.전기통신, 테스트 장비, 산업 자동화 제어, 기계 도구 제조, 의료 장비, 3D 프린팅, 태양 추적 시스템 등을 통해 정확한 위치 및 속도 조절을 달성합니다.
적용:
하이브리드 선형 스테퍼 모터는 로봇, 로봇, 의료 장비 및 스마트 홈과 같은 광범위한 산업 자동화 분야에 적합합니다.나사 단계 모터는 정확한 관절 회전과 선형 움직임을 달성 할 수 있습니다로봇 팔의 분야에서, 나사 단계 모터는 고 정밀 작업 조각 처리를 달성 할 수 있습니다. 정밀 측정 요소를 운전합니다.스크루 스텝 모터는 다양한 자동화 작업을 달성하고 가정 생활의 편의성을 향상시킬 수 있습니다..
2하이브리드 스테퍼 모터 이름 지정 규칙 및 일반 기술 사양
선형 스테퍼 모터 이름 지정 규칙
일반 사양
| 발걸음 각도 | 1.8° (2단계) |
| 발걸음 각의 정확성 | ±0.09° |
| 크기 | 네마 8 |
| 단열등급 | 500VDC, 20 MΩ 분 B급 |
| 다이렉트릭 강도 | 1분 동안 500VAC |
| 온도 상승 | 80°C 이하 (명류) |
| 표면 온도 | 최대 허용 100°C |
| 습도 범위 | 20% ~ 90% RH |
| IP 등급 | IP40 |
| 인증서 | 로스, CE, CCC |
3. 20LHS 시리즈 H이브리드 선형 스테퍼 모터 성능 데이터 시트
| 모델 | 전류 | 저항력 | 인덕턴스 | 분추진력 | 로터무기력성 | 양극/일극 | 맙소사납 | 맙소사길이 | 무게 |
모터 길이 |
| A/Ø | Ω/Ø | mH/Ø | N @10RPS | g.cm2 | # 와이어 | mm | mm | 1kg | mm | |
| 28LHS1004E-100 | 1.0 | 2.2 | 1.2 | 20 | 9 | 비 (4) | 2 | 100 | 0.12 | 34 |
참고: 모터 사양의 사용자 정의가 가능합니다.
4기계적 차원 (mm)
5전선
|
|
