| 브랜드 이름: | PRMCAS |
| 모델 번호: | 35LHS 6선 이중 샤프트 캡티브 시리즈 |
| MOQ: | ≥50PCS |
| 포장에 대한 세부 사항: | 각 판지마다 1pcs |
| 지불 조건: | 회사 계정 기반 T/T |

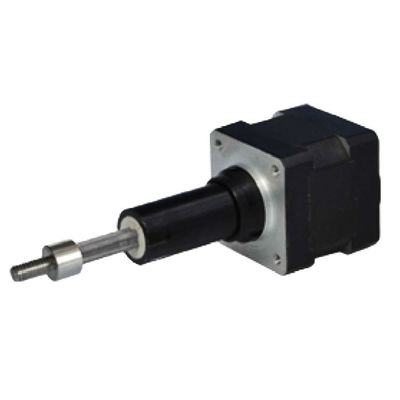

1하이브리드 선형 스테퍼 모터 개요
하이브리드 선형 스텝 모터의 구동 원리는 스텝 기술에 기반합니다. 모터 컨트롤러는 모터를 구동하기 위해 정확하게 제어 된 전류를 출력합니다.나사 메커니즘은 고 정밀 위치 제어를 달성하기 위해 회전 움직임을 선형 운동으로 변환실제 적용 과정에서 모터 컨트롤러는 풀 스테프 모드, 반 스테프 모드 등과 같은 다른 제어 모드에 따라 작동합니다.이러한 모드의 선택은 모터의 회전 속도와 위치 제어 정확성에 영향을 미칠 것입니다또한 다양한 응용 프로그램의 요구 사항을 충족시키기 위해 각종 나사 선과 스트로크가 있습니다.
일반적으로 전기 스루의 표준 스트로크는 100,150, 200, 250, 300, 350, 400mm, 특별한 스트로크 요구 사항은 유연한 사용자 정의에 의해 지원 될 수 있습니다.하이브리드 선형 스테퍼 모터는 다른 응용 부하에 따라 다른 추진 나사 선로로 설계 될 수 있습니다.. 하이브리드 선형 스테퍼 모터의 최대 추진력은 20kN까지 도달 할 수 있으며, 부하가없는 속도는 일반적으로 4 ~ 45mm / 특수 선형 속도는 사용자 정의 될 수 있습니다.
하이브리드 선형 스테퍼 모터의 주요 특징
하이브리드 선형 스테퍼 모터는널리 사용되고 높은 정확성 요구 사항 자동화 애플리케이션, 공장 자동화, 정밀 캘리브레이션, 정밀 유체 측정 및 정확한 위치 이동, 전자 생산, 반도체 생산, 의료 장비테스트 플랫폼, 공장 자동화 등
2하이브리드 스테퍼 모터 이름 지정 규칙 및 일반 기술 사양
선형 스테퍼 모터 이름 지정 규칙
일반 사양
| 발걸음 각도 | 1.8° (2단계) |
| 발걸음 각의 정확성 | ±0.09° |
| 크기 | 네마 14, 35mm |
| 단열등급 | 500VDC, 20 MΩ 분 B급 |
| 다이렉트릭 강도 | 1분 동안 500VAC |
| 온도 상승 | 80°C 이하 (명류) |
| 표면 온도 | 최대 허용 100°C |
| 습도 범위 | 20% ~ 90% RH |
| IP 등급 | IP40 |
| 인증서 | 로스, CE, CCC |
3. 20LHS0494/0244/0164 캡티브 타입H이브리드 선형 스테퍼 모터 성능 데이터 시트
| 모델 이름 | 배선 |
가등전압 |
등급 전류 |
저항/단계 |
인덕턴스 /단계 |
전력 소비 | 온도 상승 | 무게 |
단열 저항력 |
|
35LHS1254 |
양극성 |
2.33V | 1.25A | 1.86Ω | 2.8mH | 5.7W | 75°C | 162g | 20MΩ |
| 35LHS0574 |
5V |
0.57A |
8.8Ω | 13mH | |||||
| 35LHS0244 |
12V |
0.24A |
50.5Ω | 60mH | |||||
| 35LHS0576 | 단극성 | 5V | 0.57A | 8.8오 | 6.5mH | ||||
| 35LHS0246 | 12V | 0.24A | 50.5오 | 30mH |
참고: 모터 사양의 사용자 정의가 가능합니다.
사용 가능한 리드 스크루 사양
| 코드 | 리드 스크루 스레드 크기 mm | ||
| 지름 | 발걸음 | 납 | |
| N | φ5입니다.54 | 0.003048 | 0.6096 |
| J | φ5입니다.54 | 0.012192 | 2.4384 |
| Q | φ5입니다.54 | 0.024384 | 4.8768 |
| R | φ5입니다.54 | 0.048768 | 9.7536 |
| P | φ6입니다.35 | 0.0039688 | 0.79375 |
| A | φ6입니다.35 | 0.0079375 | 1.58750 |
| B | φ6입니다.35 | 0.0158750 | 3.17500 |
| C | φ6입니다.35 | 0.0317500 | 6.35 |
4기계적 차원 (mm)
캡티브 타입 기계 도면 아래와 같이,
참고: A,B 위에는 아래와 같은 사용자 정의 정보가 있습니다.
| 거리 코드 | 거리 (mm) | A (mm) | B (mm) |
| 302 | 12.7 | 20.8 | 1.0 |
| 303 | 19.1 | 27.2 | 7.4 |
| 304 | 25.4 | 33.5 | 13.7 |
| 305 | 31.8 | 39.9 | 20.1 |
| 306 | 38.1 | 46.2 | 26.4 |
| 307 | 50.8 | 58.9 | 39.1 |
5힘 및 펄스 속도 곡선
6전선
|
|
