| 브랜드 이름: | PRMCAS |
| 모델 번호: | 35LHS 6선 이중 샤프트 캡티브 시리즈 |
| MOQ: | ≥50PCS |
| 포장에 대한 세부 사항: | 각 판지마다 1pcs |
| 지불 조건: | 회사 계정 기반 T/T |

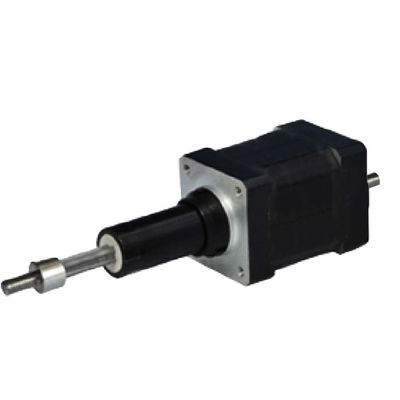

1하이브리드 선형 스테퍼 모터 개요
하이브리드 선형 스텝 모터 (Hybrid linear Stepper motor) 는 회전 움직임을 선형 이동으로 변환하는 데 사용되는 일반적인 선형 운동 제어 장치이다. 일반적으로 전기 모터, 나사,견과류 및 제어 시스템.
나사 모터 장치는 높은 정밀도, 높은 부하 용량 및 높은 신뢰성의 특성을 가지고 있으므로 산업 및 자동화 분야에서 널리 사용됩니다.전기통신, 테스트 장비, 산업 자동화 제어, 기계 도구 제조, 의료 장비, 3D 프린팅, 태양 추적 시스템 등을 통해 정확한 위치 및 속도 조절을 달성합니다.
적용:
하이브리드 선형 모터는 많은 산업 및 기계 응용 분야에서 널리 사용되며 선형 운동 제어가 필요한 경우에 특히 적합합니다.다음은 몇 가지 일반적인 응용 분야입니다.:
1엘리베이터 장치: 승강장, 엘리베이터, 엘리베이터 등에 사용됩니다.
2자동화 장비: 자동화 생산 라인을 위한 재료 운송, 조립, 시험 및 포장.
3의료 장비: 의료 침대, 외과 로봇, CT 스캐너 등은 정확한 운동 장비가 필요합니다.
43D 프린팅: 3차원 구조를 구축하기 위해 프린트 헤드의 정확한 위치를 제어하는 데 사용됩니다. 3D 프린터는 인쇄 작업을 완료하기 위해 정확한 위치 제어가 필요합니다.하이브리드 선형 스테퍼 모터는 효율적이고 정확한 위치 제어 할 수 있습니다, 그래서 3D 프린터에서 널리 사용됩니다.
5. CNC 기계 도구: 절단, 프레싱, 드릴링 및 재료 가공. 하이브리드 선형 단계 모터는 높은 정확성과 안정성을 가지고 있습니다.CNC 기계 도구의 각 부분의 움직임을 제어하는 데 사용할 수 있습니다.. CNC 기계에서, 나사 스텝 모터는 일반적으로 위치 및 위치 제어를 구동하는 데 사용됩니다. 따라서,가공 정확성 및 제품의 품질을 완성하는 데 중요한 역할을 합니다.
6태양열 추적 시스템: 더 많은 태양 에너지를 얻기 위해 태양 전지 패널에 대한 자동 태양 위치 추적.
7포장 기계: 하이브리드 선형 스테퍼 모터는 고 정밀 위치 제어를 제공 할 수 있으므로 포장 기계에서 널리 사용됩니다. 예를 들어,위치 설정과 같은 운영 작업을 제어하는 데 사용할 수 있습니다., 실린더 인쇄, 그리고 포장의 정확성을 향상시키기 위해.
2하이브리드 스테퍼 모터 이름 지정 규칙 및 일반 기술 사양
선형 스테퍼 모터 이름 지정 규칙
일반 사양
| 발걸음 각도 | 1.8° (2단계) |
| 발걸음 각의 정확성 | ±0.09° |
| 크기 | 네마 14, 35mm |
| 단열등급 | 500VDC, 20 MΩ 분 B급 |
| 다이렉트릭 강도 | 1분 동안 500VAC |
| 온도 상승 | 80°C 이하 (명류) |
| 표면 온도 | 최대 허용 100°C |
| 습도 범위 | 20% ~ 90% RH |
| IP 등급 | IP40 |
| 인증서 | 로스, CE, CCC |
3. 20LHS0494/0244/0164 캡티브 타입H이브리드 선형 스테퍼 모터 성능 데이터 시트
| 모델 이름 | 배선 |
가등전압 |
등급 전류 |
저항/단계 |
인덕턴스 /단계 |
전력 소비 | 온도 상승 | 무게 |
단열 저항력 |
|
35LHS1254 |
양극성 |
2.33V | 1.25A | 1.86Ω | 2.8mH | 5.7W | 75°C | 162g | 20MΩ |
| 35LHS0574 |
5V |
0.57A |
8.8Ω | 13mH | |||||
| 35LHS0244 |
12V |
0.24A |
50.5Ω | 60mH | |||||
| 35LHS0576 | 단극성 | 5V | 0.57A | 8.8오 | 6.5mH | ||||
| 35LHS0246 | 12V | 0.24A | 50.5오 | 30mH |
참고: 모터 사양의 사용자 정의가 가능합니다.
사용 가능한 리드 스크루 사양
| 코드 | 리드 스크루 스레드 크기 mm | ||
| 지름 | 발걸음 | 납 | |
| N | φ5입니다.54 | 0.003048 | 0.6096 |
| J | φ5입니다.54 | 0.012192 | 2.4384 |
| Q | φ5입니다.54 | 0.024384 | 4.8768 |
| R | φ5입니다.54 | 0.048768 | 9.7536 |
| P | φ6입니다.35 | 0.0039688 | 0.79375 |
| A | φ6입니다.35 | 0.0079375 | 1.58750 |
| B | φ6입니다.35 | 0.0158750 | 3.17500 |
| C | φ6입니다.35 | 0.0317500 | 6.35 |
4기계적 차원 (mm)
이중 셰프트 캡티브 타입 기계 도면 아래와 같이,
참고: A,B 위에는 아래와 같은 사용자 정의 정보가 있습니다.
| 거리 코드 | 거리 (mm) | A (mm) | B (mm) |
| 302 | 12.7 | 20.8 | 1.0 |
| 303 | 19.1 | 27.2 | 7.4 |
| 304 | 25.4 | 33.5 | 13.7 |
| 305 | 31.8 | 39.9 | 20.1 |
| 306 | 38.1 | 46.2 | 26.4 |
| 307 | 50.8 | 58.9 | 39.1 |
5힘 및 펄스 속도 곡선
6전선
|
|
