| 브랜드 이름: | PRMCAS |
| 모델 번호: | 42LHS 4선 이중 샤프트 캡티브 시리즈 |
| MOQ: | ≥50PCS |
| 포장에 대한 세부 사항: | 각 판지마다 1pcs |
| 지불 조건: | 회사 계정 기반 T/T |

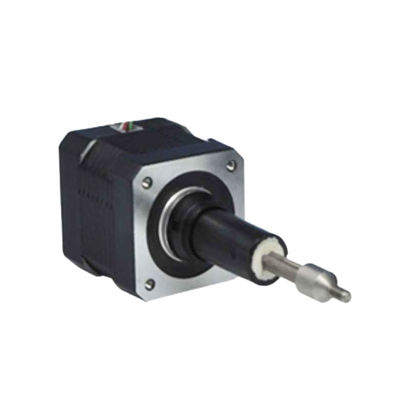

1하이브리드 선형 모터 개요
하이브리드 선형 스테퍼 모터는 모터 로터의 회전 움직임을 선형 운동으로 변환하는 정밀 전송 장치입니다.그것은 스크루 막대와 단계 모터의 조율을 사용하여 단계 모터의 회전 움직임을 스크루의 선형 운동으로 변환합니다, 따라서 정밀한 이동 제어 달성.
하이브리드 선형 스테퍼 모터는 높은 정확성, 높은 속도 및 높은 딱딱성의 장점으로 특징입니다. 정확도는 미크론 수준에 도달 할 수 있습니다.그리고 속도는 몇 미터나 초당 10 미터 이상까지 도달할 수 있습니다.또한, 강한 운반 능력, 간단한 구조, 그리고 편리하고 심지어 유지 보수 무료.
하이브리드 선형 모터를 선택 할 때, 다른 응용 시나리오와 부하 요구를 충족시키기 위해 적절한 나사 유형과 사양을 선택해야합니다.드라이버 전류, 등등
2하이브리드 스테퍼 모터 이름 지정 규칙 및 일반 기술 사양
선형 스테퍼 모터 이름 지정 규칙
일반 사양
| 발걸음 각도 | 1.8° (2단계) |
| 발걸음 각의 정확성 | ±0.09° |
| 크기 | 네마 17, 42mm |
| 단열등급 | 500VDC, 20 MΩ 분 B급 |
| 다이렉트릭 강도 | 1분 동안 500VAC |
| 온도 상승 | 80°C 이하 (명류) |
| 표면 온도 | 최대 허용 100°C |
| 습도 범위 | 20% ~ 90% RH |
| IP 등급 | IP40 |
| 인증서 | 로스, CE, CCC |
3. 20LHS0494/0244/0164 캡티브 타입H이브리드 선형 스테퍼 모터 성능 데이터 시트
| 모델 이름 | 배선 | 가등전압 |
등급 전류 |
저항/단계 |
인덕턴스 /단계 |
전력 소비 | 온도 상승 | 무게 |
단열 저항력 |
| 42LHS2604 | 양극성 | 2.33V | 2.6A | 0.9Ω | 1.33mH | 14W | 75°C | 352g | 20MΩ |
| 42LHS1304 | 5V | 1.3A | 3.8Ω | 6.6mH | |||||
| 42LHS0554 | 12V | 0.55A | 21.9Ω | 45.1mH |
참고: 모터 사양의 사용자 정의가 가능합니다.
사용 가능한 리드 스크루 사양
| 코드 | 리드 스크루 스레드 크기 mm | ||
| 지름 | 발걸음 | 납 | |
| N | φ5입니다.54 | 0.003048 | 0.6096 |
| J | φ5입니다.54 | 0.012192 | 2.4384 |
| Q | φ5입니다.54 | 0.024384 | 4.8768 |
| R | φ5입니다.54 | 0.048768 | 9.7536 |
| P | φ6입니다.35 | 0.0039688 | 0.79375 |
| A | φ6입니다.35 | 0.0079375 | 1.58750 |
| B | φ6입니다.35 | 0.0158750 | 3.17500 |
| C | φ6입니다.35 | 0.0317500 | 6.35 |
4기계적 차원 (mm)
이중 셰프트 캡티브 타입 기계 도면 아래와 같이,
참고: A,B 위에는 아래와 같은 사용자 정의 정보가 있습니다.
| 거리 코드 | 거리 (mm) | A (mm) | B (mm) |
| 302 | 12.7 | 19.8 | 0.51 |
| 303 | 19.1 | 26.2 | 6.86 |
| 304 | 25.4 | 32.5 | 13.21 |
| 305 | 31.8 | 38.9 | 19.56 |
| 306 | 38.1 | 45.2 | 25.91 |
| 307 | 50.8 | 57.9 | 38.61 |
5힘 및 펄스 속도 곡선
6전선
|
|
