| 브랜드 이름: | PRMCAS |
| 모델 번호: | 42LHS1674N-170 |
| MOQ: | ≥50PCS |
| 포장에 대한 세부 사항: | 각 판지마다 1pcs |
| 지불 조건: | 회사 계정 기반 T/T |

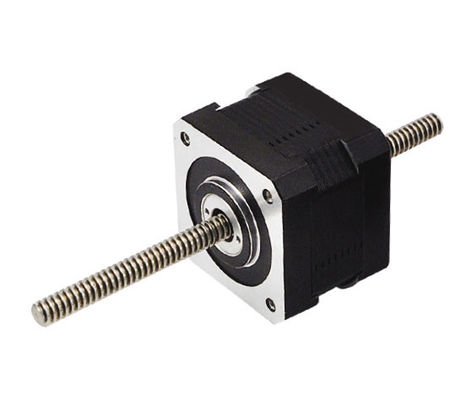

42LHS1674N-170 50N 힘 2단계 Nema17 포착형 하이브리드 선형 스테퍼 모터 선형 수축기
1제품 개요
하이브리드 선형 스텝 모터 (Hybrid linear Stepper motor) 는 회전 움직임을 선형 이동으로 변환하는 데 사용되는 일반적인 선형 운동 제어 장치이다. 일반적으로 전기 모터, 나사,견과류 및 제어 시스템.
나사 모터 장치는 높은 정밀도, 높은 부하 용량 및 높은 신뢰성의 특성을 가지고 있으므로 산업 및 자동화 분야에서 널리 사용됩니다.전기통신, 테스트 장비, 산업 자동화 제어, 기계 도구 제조, 의료 장비, 3D 프린팅, 태양 추적 시스템 등을 통해 정확한 위치 및 속도 조절을 달성합니다.
카이풀 하이브리드 선형 스테퍼 모터의 특징과 장점
1높은 효율: 하이브리드 선형 스테퍼 모터의 특수 구조로 인해 모터는 전기 에너지를 기계 에너지로 효과적으로 전달 할 수있는 높은 전송 효율을 가지고 있습니다.
2정밀 제어: 모터의 속도와 방향을 통해 모터는 정밀한 선형 운동 통제를 달성 할 수 있으며 다양한 정밀 위치 및 조정 응용 프로그램에 사용할 수 있습니다.
3. 높은 부하 용량: 모터는 높은 부하 용량을 제공 할 수 있으며, 부하와 무거운 부하를 감당해야 할 경우에 적합합니다.
4. 조용한 작동: 하이브리드 선형 단계 모터에 전용 드라이버를 사용하기 때문에 나사 모터는 마찰 소음이 적고 실행 중에 발생하는 소음이 낮습니다.더 높은 소음 요구 사항이있는 경우에 적합합니다..
5간편한 유지: 모터의 간단한 유지 보수는 쉽게 달성됩니다, 나그네와 견과류는 더 높은 마모 저항을 가지고 있으며, 장기적인 나그네 모터는 기계 장비에 널리 사용됩니다.자동 생산 라인, 의료 장비, 항공 우주 및 기타 분야
하이브리드 선형 모터를 선택할 때 다음 요소를 고려해야합니다.
전기 크기의 선택 (력 요구):
모터의 크기와 최대 추진력, 그리고 부하의 상단 한계 값:
모터의 크기가 커질수록, 모터의 출력 추진력은 그에 따라 증가합니다.
추진력 에 따라 올바른 모터 와 크기를 선택 한 후, 적절한 가이드 는 속도 와 가속도 고려 해야 합니다.하이브리드 선형 스테퍼 모터의 속도는 추진력에 반비례즉, 모터의 작동 속도를 높이면 스크루 모터의 추진력을 감소시킬 것입니다. 모터/스크루의 선택 데이터를 개선하기 위해,다른 참조를 참조하십시오
이 두 단계가 나사 모터 선택의 기초를 제공하지만, 다른 변수는 또한 작업 주기, 시스템 수명, 환경 요소, 반복 위치 정확성,허용 가능한 허리 틈, 가속/연속 요구 사항, 운전 조건, 레벨, 레벨 또는 수직 설치.
많은 변수가 나사 모터의 선택에 영향을 미치기 때문에 사용자가 응용 프로그램에 대한 모델을 최종화하기 전에 실제 테스트를 수행하는 것이 강력하게 권장됩니다.
2하이브리드 스테퍼 모터 이름 지정 규칙 및 일반 기술 사양
선형 스테퍼 모터 이름 지정 규칙
일반 사양
| 발걸음 각도 | 1.8° (2단계) |
| 발걸음 각의 정확성 | ±0.09° |
| 크기 | 네마 17, 42mm |
| 단열등급 | 500VDC, 20 MΩ 분 B급 |
| 다이렉트릭 강도 | 1분 동안 500VAC |
| 온도 상승 | 80°C 이하 (명류) |
| 표면 온도 | 최대 허용 100°C |
| 습도 범위 | 20% ~ 90% RH |
| IP 등급 | IP40 |
| 인증서 | 로스, CE, CCC |
3. 20LHS 시리즈 H이브리드 선형 스테퍼 모터 성능 데이터 시트
| 모델 | 전류 | 저항력 | 인덕턴스 | 분추진력 | 로터무기력성 | 양극/일극 | 맙소사납 | 맙소사길이 | 무게 |
모터 길이 |
| A/Ø | Ω/Ø | mH/Ø | N @10RPS | g.cm2 | # 와이어 | mm | mm | 1kg | mm | |
| 42LHS1674N-170 | 1.67 | 1.9 | 4.5 | 50 | 57 | 비 (4) | 4 | 170 | 0.24 | 40 |
참고: 모터 사양의 사용자 정의가 가능합니다.
4기계적 차원 (mm)
5전선
|
|
