| 브랜드 이름: | PRMCAS |
| 모델 번호: | 42LHS1204E-210 |
| MOQ: | ≥50PCS |
| 포장에 대한 세부 사항: | 각 판지마다 1pcs |
| 지불 조건: | 회사 계정 기반 T/T |
1제품 개요

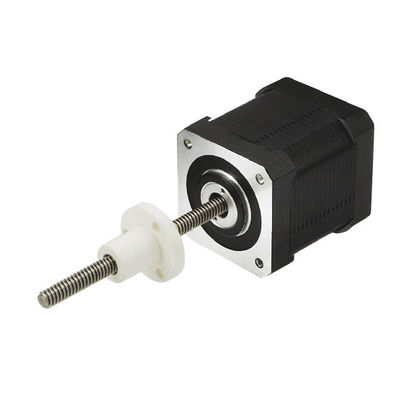

하이브리드 선형 스테퍼 모터의 기능은 주로 부하를 견디고 선형 움직임을 실현하는 것입니다. 에너지 변환의 관점에서,그것은 주로 전기 에너지를 선형 운동으로 변환하는 기계적 에너지를 실현하는 것입니다.
하이브리드 선형 모터는 고 정밀 운동 제어, 빠른 움직임 및 긴 수명을 필요로 하는 응용 프로그램에 적합합니다. 대표적인 응용 프로그램은 X-Y 작업 벤치, 의료 장비,반도체 가공, 통신 장비, 변조 밸브, 인쇄 장비, 환경 보호 장비, 자동 로봇, 3D 프린터, 항공 우주, 전자 제조 장비 등
2하이브리드 스테퍼 모터 이름 지정 규칙 및 일반 기술 사양
선형 스테퍼 모터 이름 지정 규칙
일반 사양
| 발걸음 각도 | 1.8° (2단계) |
| 발걸음 각의 정확성 | ±0.09° |
| 크기 | 네마 17, 42mm |
| 단열등급 | 500VDC, 20 MΩ 분 B급 |
| 다이렉트릭 강도 | 1분 동안 500VAC |
| 온도 상승 | 80°C 이하 (명류) |
| 표면 온도 | 최대 허용 100°C |
| 습도 범위 | 20% ~ 90% RH |
| IP 등급 | IP40 |
| 인증서 | 로스, CE, CCC |
3. 20LHS 시리즈 H이브리드 선형 스테퍼 모터 성능 데이터 시트
| 모델 | 전류 | 저항력 | 인덕턴스 | 분추진력 | 로터무기력성 | 양극/일극 | 맙소사납 | 맙소사길이 | 무게 |
모터 길이 |
운전자 |
| A/Ø | Ω/Ø | mH/Ø | N @10RPS | g.cm2 | # 와이어 | mm | mm | 1kg | mm | ||
| 42LHS1204E-210 | 1.2 | 1.9 | 4.5 | 50 | 57 | 비 (4) | 8 | 210 | 0.35 | 40 | Y2SD1 |
참고: 모터 사양의 사용자 정의가 가능합니다.
4기계적 차원 (mm)
5전선
|
|
