| 브랜드 이름: | PRMCAS |
| 모델 번호: | 42LHS1504B-102 |
| MOQ: | ≥50PCS |
| 포장에 대한 세부 사항: | 각 판지마다 1pcs |
| 지불 조건: | 회사 계정 기반 T/T |

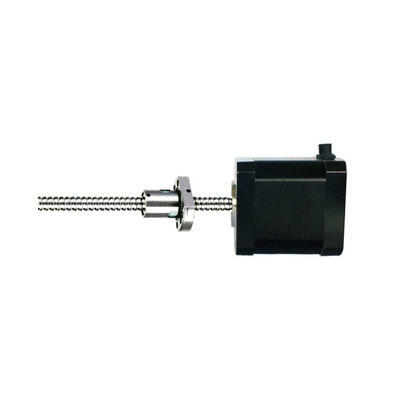

1. 볼 스크루 하이브리드 선형 스테퍼 모터, 선형 액추에터 개요
고 정밀 선형 액추에이터의 기계 변속기 부품으로서, 특히 높은 정확성, 무거운 부하 및 고속 운동의 경우, 광범위한 응용 프로그램을 가지고 있습니다.더 중요한 것은.
기계 도구는 고 정밀 롤러 스크루의 주요 응용 분야 중 하나입니다. 기계 도구는 제조 산업의 중요한 장비 중 하나입니다.그리고 고속 및 고 정밀 기계 도구는 제조 산업의 핵심 장비입니다.기계에 고 정밀성 진주 나사 적용은 기계 도구의 처리 정확성과 안정성을 크게 향상시킬 수 있습니다. 예를 들어 CNC 처리 센터 및 CNC 턴에서,고 정밀 롤링 껍데기 나침반이 널리 사용됩니다.롤러와 스크루의 일치로, 롤러 스크루는 기계가 높은 속도로 이동과 고 정밀 처리를 하는 동안 안정적인 작동을 유지할 수 있습니다.
항공 우주 분야는 고 정밀 롤러 스크루의 또 다른 중요한 응용 분야입니다.기계 변속기 부품의 안정성과 내구성이 매우 높습니다항공기, 위성 및 기타 장비에 고 정밀성 진구 나사 적용은 항공 우주 장비의 정확성과 안정성을 향상시킬 수 있습니다.또한 장비의 결함 비율을 줄일 수 있습니다.예를 들어, 항공 우주에서, 고 정밀 롤링 바는 미사일, 로켓 및 기타 장비의 제어 시스템에 널리 사용됩니다.
의료기기 분야는 고밀도의 롤러 스크루의 또 다른 응용 분야입니다.의료기기의 정확성과 안정성을 보장하기 위해 고정도 기계적 변속기 부품이 사용되어야 합니다.의료기기에 고정밀성 진구 나사 적용은 의료기기의 정확성과 안정성을 향상시킬 수 있으며 의료기기의 실패율을 줄일 수도 있습니다. 예를 들어,방사선 치료 로봇과 CT와 같은 의료 장비 중 고 정밀 롤링 진주 나루는 널리 사용됩니다..
자동화 생산 라인 분야는 고 정밀 롤러 스크루의 또 다른 중요한 응용 분야입니다.생산 라인의 높은 효율과 안정성을 보장하기 위해 고 정밀 기계 변속기 부품을 사용해야합니다.자동화 된 생산 라인에서 고 정밀성 진주 나사 적용은 생산 라인의 생산 효율성과 정확성을 향상시킬 수 있으며 동시에또한 생산 라인의 실패율을 줄일 수 있습니다.예를 들어, 자동차 생산 라인이나 전자 제품 생산 라인 등의 생산 라인에서는 고 정밀 구슬 막대가 널리 사용됩니다.
로봇 분야는 고밀도의 롤러 스크루의 또 다른 응용 분야입니다.로봇의 정확성 및 안정성을 보장하기 위해 고 정밀 기계 변속기 부품이 사용되어야합니다.고 정밀 인 껍질 나사 로봇에 적용 로봇의 정확성 및 안정성을 향상시킬 수 있으며 동시에 로봇의 실패율을 줄일 수 있습니다. 예를 들어,산업용 로봇 중, 의료 로봇 및 다른 로봇, 고 정밀 롤링 껍질 나침반이 널리 사용됩니다.
볼 스크루 하이브리드 선형 스테퍼 모터의 적용 범위는 매우 넓으며, 특히 높은 정확성, 고속 및 무거운 부하가 필요한 경우, 더욱 중요합니다.공작기계 분야에서, 항공우주, 의료기기, 자동화 생산 라인, 로봇, 고 정밀 롤링 스크루가 널리 사용되고 있습니다.의료 및 기타 분야, 고 정밀 롤러 스크루의 응용 분야는 계속 확장되고 심화 될 것입니다.
2하이브리드 스테퍼 모터 이름 지정 규칙 및 일반 기술 사양
선형 스테퍼 모터 이름 지정 규칙
일반 사양
| 발걸음 각도 | 1.8° (2단계) |
| 발걸음 각의 정확성 | ±0.09° |
| 크기 | 네마 17, 42mm |
| 단열등급 | 500VDC, 20 MΩ 분 B급 |
| 다이렉트릭 강도 | 1분 동안 500VAC |
| 온도 상승 | 80°C 이하 (명류) |
| 표면 온도 | 최대 허용 100°C |
| 습도 범위 | 20% ~ 90% RH |
| IP 등급 | IP40 |
| 인증서 | 로스, CE, CCC |
3. 20LHS 시리즈 H이브리드 선형 스테퍼 모터 성능 데이터 시트
| 모델 | 전류 | 저항력 | 인덕턴스 | 분추진력 | 로터무기력성 | 양극/일극 | 맙소사납 | 맙소사길이 | 무게 | 모터 길이 | 운전자 |
| A/Ø | Ω/Ø | mH/Ø | N @10RPS | g.cm2 | # 와이어 | mm | mm | 1kg | mm | ||
| 42LHS1504B-102 | 1.5 | 1.56 | 2.4 | 50 | 38 | 비 (4) | 2 | 102 | 0.2 | 34 | Y2SD1 |
참고: 모터 사양의 사용자 정의가 가능합니다.
4기계적 차원 (mm)
5전선
|
|
