| 브랜드 이름: | PRMCAS |
| 모델 번호: | 42LHS1504E-210BR |
| MOQ: | ≥50PCS |
| 포장에 대한 세부 사항: | 각 판지마다 1pcs |
| 지불 조건: | 회사 계정 기반 T/T |
1하이브리드 선형 모터 개요

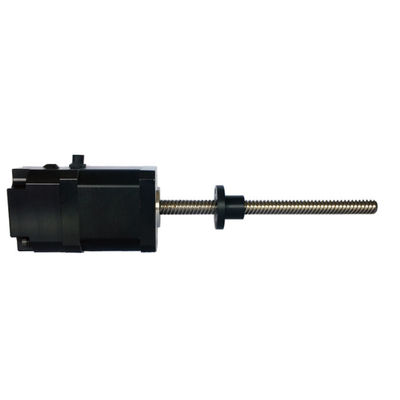

모터의 원리: 모터 자체는 전통적인 단계 모터이지만 출력 샤프트는 견과류와 결합 된 나사입니다.그래서 모터의 회전 운동은 견과류의 선형 운동으로 변환됩니다연결 부하를 통해 부하의 직선 운동이 달성됩니다.
하이브리드 선형 스테퍼 모터 제품의 몇 가지 특징은 아래와 같습니다.
전송 메커니즘은 단순히 중복으로 인한 정확성 손실을 줄이고 위치 정확성, 반복 정확성을 줄이기 때문입니다.그리고 절대적인 정확도는 일반 단계 모터보다 높습니다.모터의 위치 정확도는 0.1μm까지 도달 할 수 있으며 일반 단계 모터는 2 ~ 5μm까지 할 수 있습니다.
속도와 가속 사이의 대조에서 하이브리드 선형 모터는 상당한 이점을 가지고 있습니다. 선형 단계 모터의 속도는 300m/min, 가속은 10g에 도달 할 수 있습니다.롤러 스크루의 속도는 120m/min, 그리고 가속은 1.5g입니다. 또한, 하이브리드 선형 단계 모터 모터 난방의 속도는 더 적습니다.
하이브리드 선형 스테퍼 모터는 모터와 고정 부품 사이에 설치 공백이 있습니다. 접촉이 없으며 운동의 고속 움직임으로 인해 마르지 않습니다.움직임의 위치 정확도는 변경되지 않습니다, 고 정밀 기회에 적합 합니다. 롤러 나침반은 고속 회전 운동에서 정확성을 보장 할 수 없습니다. 고속 마찰 때문에 나침반 견과류의 마모를 일으킬 것입니다.운동의 정확성 요구 사항에 영향을 미칩니다., 그리고 고 정밀 요구 사항을 충족 할 수 없습니다. 직렬 나침반은 자동차 제품 분야에 진입합니다.
주요 응용 프로그램:
2하이브리드 스테퍼 모터 이름 지정 규칙 및 일반 기술 사양
선형 스테퍼 모터 이름 지정 규칙
일반 사양
| 발걸음 각도 | 1.8° (2단계) |
| 발걸음 각의 정확성 | ±0.09° |
| 크기 | 네마 17, 42mm |
| 단열등급 | 500VDC, 20 MΩ 분 B급 |
| 다이렉트릭 강도 | 1분 동안 500VAC |
| 온도 상승 | 80°C 이하 (명류) |
| 표면 온도 | 최대 허용 100°C |
| 습도 범위 | 20% ~ 90% RH |
| IP 등급 | IP40 |
| 인증서 | 로스, CE, CCC |
3. 20LHS 시리즈 H이브리드 선형 스테퍼 모터 성능 데이터 시트
| 모델 | 전류 | 저항력 | 인덕턴스 | 분추진력 | 로터무기력성 | 양극/일극 | 맙소사납 | 맙소사길이 | 무게 | 모터 길이 | 운전자 |
| A/Ø | Ω/Ø | mH/Ø | N @10RPS | g.cm2 | # 와이어 | mm | mm | 1kg | mm | ||
| 42LHS50-1504E-74BR | 1.5 | 1.9 | 4.5 | 50 | 57 | 비 (4) | 4 | 210 | 0.31 | 74 | Y2SD1 |
| 모델 | 브레이크 전압 | 브레이크 힘 | 브레이크 토크 | 반응 시간 | 연결 | |
| DC V | W | N.m | ms | 24V+ | GND | |
| 42LHS50-1504E-74BR | 24 | 5 | 0.6 | 50 | BLK | BLK |
참고: 모터 사양의 사용자 정의가 가능합니다.
4기계적 차원 (mm)
5전선
|
|
