| 브랜드 이름: | PRMCAS |
| 모델 번호: | 57LHS 6선, 캡티브 및 외부 너트 없음 시리즈 |
| MOQ: | ≥50PCS |
| 포장에 대한 세부 사항: | 각 판지마다 1pcs |
| 지불 조건: | 회사 계정 기반 T/T |

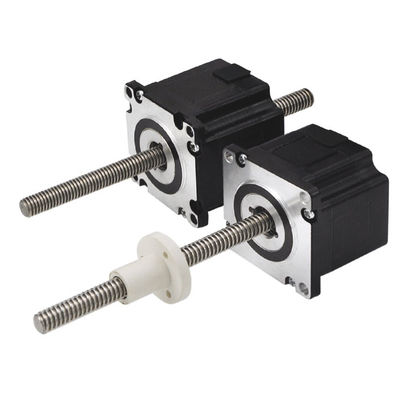

1하이브리드 선형 스테퍼 모터 개요
하이브리드 선형 스테퍼 모터는 선형 모터 제어 제품 중 하나입니다.주전자에 의해 생성되는 펄스 전자기장과의 상호 작용을 통해 자기 로터 철 코어가 회전하는스크루 스텝 모터는 모터 내부의 회전 움직임을 선형 운동으로 변환합니다.
2하이브리드 스테퍼 모터 이름 지정 규칙 및 일반 기술 사양
선형 스테퍼 모터 이름 지정 규칙
일반 사양
| 발걸음 각도 | 1.8° (2단계) |
| 발걸음 각의 정확성 | ±0.09° |
| 크기 | 네마 23, 57mm |
| 단열등급 | 500VDC, 20 MΩ 분 B급 |
| 다이렉트릭 강도 | 1분 동안 500VAC |
| 온도 상승 | 80°C 이하 (명류) |
| 표면 온도 | 최대 허용 100°C |
| 습도 범위 | 20% ~ 90% RH |
| IP 등급 | IP40 |
| 인증서 | 로스, CE, CCC |
3. 20LHS0494/0244/0164 캡티브 타입H이브리드 선형 스테퍼 모터 성능 데이터 시트
| 모델 이름 | 배선 |
가등전압 |
등급 전류 |
저항/단계 |
인덕턴스 /단계 |
전력 소비 | 온도 상승 | 무게 |
단열 저항력 |
|
57LHS2004 |
양극성 |
3.25V | 2.0A | 1.63Ω | 3.5mH | 13W | 75°C | 511g | 20MΩ |
| 57LHS1304 |
5V |
1.3A |
3.85Ω | 10.5mH | |||||
| 57LHS0544 |
12V |
0.54A |
22.2Ω | 47mH | |||||
| 57LHS1306 | 단극성 | 5V | 1.3A | 3.85오 | 5.3mH | ||||
| 57LHS0546 | 12V | 0.54A | 22.2오 | 23.6mH |
참고: 모터 사양의 사용자 정의가 가능합니다.
사용 가능한 리드 스크루 사양
| 코드 | 리드 스크루 스레드 크기 mm | ||
| 지름 | 발걸음 | 납 | |
| A | φ953 | 0.0079375 | 1.5875 |
| T | φ953 | 0.021166 | 4.22 |
| S | φ953 | 0.010584 | 2.1168 |
| 3 | φ953 | 0.0127 | 2.54 |
| 1 | φ953 | 0.0254 | 5.08 |
| 2 | φ953 | 0.0508 | 10.16 |
4기계적 차원 (mm)
외부 견과류의 기계적 도면은 아래와 같습니다.
부착형이 아닌 기계 도면은 아래와 같습니다.
5힘 및 펄스 속도 곡선
6전선
7모델 선택에 고려해야 할 요소
시스템의 부하에는 정적 부하와 동적 부하가 포함되며 종종 부하의 크기가 모터의 기본 크기를 결정합니다.
정적 부하: 나사 정적 상태에서 견딜 수 있는 최대 추진력.
동적 부하: 스크루는 최대 추진력을 견딜 수 있는 움직임 상태입니다.
선형 모터의 실행 속도는 스크루의 가이드와 밀접한 관련이 있으며, 스크루 회전이 회전됩니다. 당신은 낮은 속도로 작은 가이드와 스크루를 선택해야합니다,그리고 더 큰 나사를 고속으로 선택해야 합니다.
나사 정밀: 일반적으로 나사 정밀도는 선형 정밀도로 측정됩니다. 즉, 철도의 회전을 회전 한 후 실제 경로와 이론 경로의 오류입니다.
반복 위치 정확성: 반복 위치 정확성은 지정된 위치를 반복할 수 있는 시스템의 정확도 정의이며, 이는 시스템에 중요한 지표입니다.
스루프 리드: 스루프 및 뒷 틈과 견과류의 두 개의 축적 상대적 움직임. 착용으로 인해 작업 시간이 증가함에 따라 역호흡이 증가합니다.후면 공백의 보상 또는 보정은 공백의 틈으로 달성 할 수 있습니다.양방향 포지셔닝이 필요할 때, 뒷 공간은 주목해야 합니다.
설치 기계 구조 설계, 나사의 효과적인 경로, 운동 물체와 모터의 연결 등
|
|
