| 브랜드 이름: | PRMCAS |
| 모델 번호: | 57LHS 6선 캡티브 시리즈 |
| MOQ: | ≥50PCS |
| 포장에 대한 세부 사항: | 각 판지마다 1pcs |
| 지불 조건: | 회사 계정 기반 T/T |

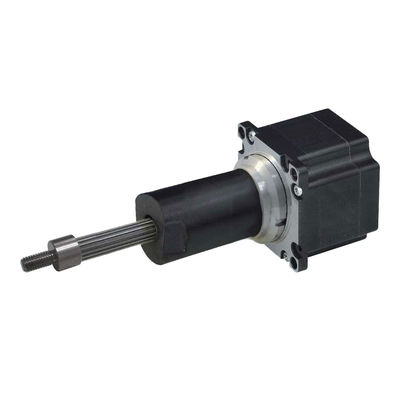

1캡티브 하이브리드 선형 스테퍼 모터 개요
캡티브 하이브리드 선형 스테퍼 모터는 높은 정밀도, 높은 부드러움, 낮은 난방, 빠른 반응, 낮은 노이즈 등으로 특화되어 있으며널리 사용의료 장비, 전자 기계, 테스트 장비, 시력 검사 기계, 반도체 생산 장비, 통신 등 산업 자동화 분야에서
카이풀 캡티브 선형 모터의 장점높은 신뢰성, 높은 성능, 긴 수명, 작은 크기, 높은 부드러움과 낮은 소음, 그리고 높은 효율성, 빠른 반응 등입니다.
모터와 윤활료의 TOP 수준의 재료를 채택했기 때문에 모터는 대부분 유지 보수되지 않습니다.
또한 모터 크기, 모터 바디 길이, 나사 리드, 스트로크, 힘 등과 같은 고객의 요구 사항에 따라 유연한 사용자 정의도 지원됩니다.
2하이브리드 스테퍼 모터 이름 지정 규칙 및 일반 기술 사양
선형 스테퍼 모터 이름 지정 규칙
일반 사양
| 발걸음 각도 | 1.8° (2단계) |
| 발걸음 각의 정확성 | ±0.09° |
| 크기 | 네마 23, 57mm |
| 단열등급 | 500VDC, 20 MΩ 분 B급 |
| 다이렉트릭 강도 | 1분 동안 500VAC |
| 온도 상승 | 80°C 이하 (명류) |
| 표면 온도 | 최대 허용 100°C |
| 습도 범위 | 20% ~ 90% RH |
| IP 등급 | IP40 |
| 인증서 | 로스, CE, CCC |
3. 20LHS0494/0244/0164 캡티브 타입H이브리드 선형 스테퍼 모터 성능 데이터 시트
| 모델 이름 | 배선 |
가등전압 |
등급 전류 |
저항/단계 |
인덕턴스 /단계 |
전력 소비 | 온도 상승 | 무게 |
단열 저항력 |
|
57LHS2004 |
양극성 |
3.25V | 2.0A | 1.63Ω | 3.5mH | 13W | 75°C | 511g | 20MΩ |
| 57LHS1304 |
5V |
1.3A |
3.85Ω | 10.5mH | |||||
| 57LHS0544 |
12V |
0.54A |
22.2Ω | 47mH | |||||
| 57LHS1306 | 단극성 | 5V | 1.3A | 3.85오 | 5.3mH | ||||
| 57LHS0546 | 12V | 0.54A | 22.2오 | 23.6mH |
참고: 모터 사양의 사용자 정의가 가능합니다.
사용 가능한 리드 스크루 사양
| 코드 | 리드 스크루 스레드 크기 mm | ||
| 지름 | 발걸음 | 납 | |
| A | φ953 | 0.0079375 | 1.5875 |
| T | φ953 | 0.021166 | 4.22 |
| S | φ953 | 0.010584 | 2.1168 |
| 3 | φ953 | 0.0127 | 2.54 |
| 1 | φ953 | 0.0254 | 5.08 |
| 2 | φ953 | 0.0508 | 10.16 |
4기계적 차원 (mm)
캡티브 타입 기계 도면 아래와 같이,
5힘 및 펄스 속도 곡선
6전선
|
|
