| 브랜드 이름: | PRMCAS |
| 모델 번호: | 57LHS3004N-170 |
| MOQ: | ≥50PCS |
| 포장에 대한 세부 사항: | 각 판지마다 1pcs |
| 지불 조건: | 회사 계정 기반 T/T |
1.제품 선택 가이드:
하이브리드 선형 스테퍼 모터를 선택할 때 실제 응용 시나리오와 필요에 따라 포괄적인 고려가 필요합니다.
우선, 필요한 모터의 성능 지표, 예를 들어 출력 토크, 속도, 위치 정확성 등이 명확해야합니다.
다음, 실제 응용 시나리오에 따라 적절한 나사 단계 모터 모델을 선택합니다. 예를 들어, 높은 정확도의 전송 및 위치의 경우,당신은 고 정밀 스크루를 선택할 수 있습니다.
또한, 선택된 모터, 드라이버,제어 시스템 및 다른 구성 요소가 좋습니다..
제품 선택에 어려움이 있다면 언제든지 지원을 위해 저희에게 연락 할 수 있습니까? 우리는 당신에게 가장 적합한 제품을 추천 할 것입니다.
2하이브리드 스테퍼 모터 이름 지정 규칙 및 일반 기술 사양
선형 스테퍼 모터 이름 지정 규칙
일반 사양
| 발걸음 각도 | 1.8° (2단계) |
| 발걸음 각의 정확성 | ±0.09° |
| 크기 | 네마 23, 57mm |
| 단열등급 | 500VDC, 20 MΩ 분 B급 |
| 다이렉트릭 강도 | 1분 동안 500VAC |
| 온도 상승 | 80°C 이하 (명류) |
| 표면 온도 | 최대 허용 100°C |
| 습도 범위 | 20% ~ 90% RH |
| IP 등급 | IP40 |
| 인증서 | 로스, CE, CCC |

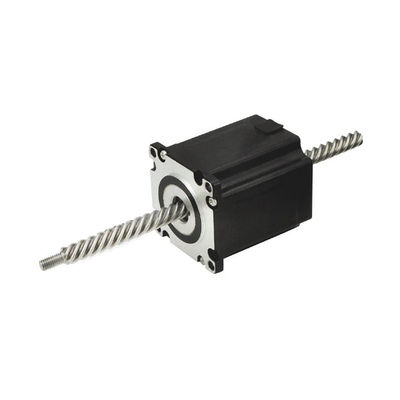

3. 20LHS0494/0244/0164 캡티브 타입H이브리드 선형 스테퍼 모터 성능 데이터 시트
| 모델 | 전류 | 저항력 | 인덕턴스 | 분추진력 | 로터무기력성 | 양극/일극 | 맙소사납 | 맙소사길이 | 무게 |
모터 길이 |
| A/Ø | Ω/Ø | mH/Ø | N @10RPS | g.cm2 | # 와이어 | mm | mm | 1kg | mm | |
| 57LHS3004N-170 | 3.0 | 1.1 | 3.2 | 100 | 280 | 비 (4) | 4 | 170 | 0.68 | 56 |
참고: 모터 사양의 사용자 정의가 가능합니다.
4기계적 차원 (mm)
5.전선
|
|
