| 브랜드 이름: | PRMCAS |
| 모델 번호: | 57LHS3004B-160 |
| MOQ: | ≥50PCS |
| 포장에 대한 세부 사항: | 각 판지마다 1pcs |
| 지불 조건: | 회사 계정 기반 T/T |

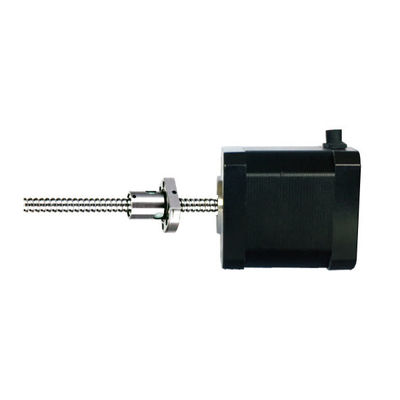

57LHS3004B-160 4개의 와이어 100N 힘 2단계 Nema23 볼 스크루 하이브리드 선형 스테퍼 모터 선형 수축기
1대상 애플리케이션
하이브리드 선형 스테퍼 모터의 적용은 매우 넓으며 다음을 포함합니다.
기계 운전자: 스크루 모터는 기계, 예를 들어 도구 기계, 직물 기계 등을 직접 움직일 수 있습니다.
전자 드라이버: 스크루 모터는 전자 시계, 전자 프린터 등과 같은 전자 장비에 연결될 수 있습니다.
의료 장비:의료기기 분야에서는 의료기기의 정확성과 안정성을 보장하기 위해 고밀도의 기계적 전송 부품을 사용해야 합니다.의료기기에 고정밀성 분자 나사 적용은 의료기기의 정확성과 안정성을 향상시킬 수 있습니다.예를 들어, 방사선 치료 로봇과 CT 같은 의료 장비 중 고정도 롤링 진구 나루가 널리 사용됩니다.
산업 자동화:스크루 모터는 로봇, 생산 라인 등 산업 자동화 분야에서 사용될 수 있습니다.
항공우주:항공우주 분야에서 사용되며 항공기, 미사일 등
간단한 구조:나사 모터의 구조는 간단하고 제조 및 수리하기가 쉽습니다.
에너지 절약:나사 모터의 효율은 높고 에너지를 절약 할 수 있습니다.
고속 운행:나사 모터는 고속 작동을 달성하고 작업 효율성을 향상시킬 수 있습니다.
낮은 소음:스크루 모터의 소음은 낮고 작업 환경에 미치는 영향은 적습니다.
장수:나사 모터의 수명은 길고 오랫동안 안정적으로 작동 할 수 있습니다.
2하이브리드 스테퍼 모터 이름 지정 규칙 및 일반 기술 사양
선형 스테퍼 모터 이름 지정 규칙
일반 사양
| 발걸음 각도 | 1.8° (2단계) |
| 발걸음 각의 정확성 | ±0.09° |
| 크기 | 네마 23, 57mm |
| 단열등급 | 500VDC, 20 MΩ 분 B급 |
| 다이렉트릭 강도 | 1분 동안 500VAC |
| 온도 상승 | 80°C 이하 (명류) |
| 표면 온도 | 최대 허용 100°C |
| 습도 범위 | 20% ~ 90% RH |
| IP 등급 | IP40 |
| 인증서 | 로스, CE, CCC |
3. 20LHS0494/0244/0164 캡티브 타입H이브리드 선형 스테퍼 모터 성능 데이터 시트
| 모델 | 전류 | 저항력 | 인덕턴스 | 분추진력 | 로터무기력성 | 양극/일극 | 맙소사납 | 맙소사길이 | 무게 |
모터 길이 |
운전자 |
| A/Ø | Ω/Ø | mH/Ø | N @10RPS | g.cm2 | # 와이어 | mm | mm | 1kg | mm | ||
| 57LHS3004B-160 | 3.0 | 1.1 | 3.2 | 100 | 280 | 비 (4) | 4 | 160 | 0.7 | 56 | Y2SD2 |
참고: 모터 사양의 사용자 정의가 가능합니다.
4기계적 차원 (mm)
5.전선
|
|
