| 브랜드 이름: | PRMCAS |
| 모델 번호: | 57LHS3004E-200 |
| MOQ: | ≥50PCS |
| 포장에 대한 세부 사항: | 각 판지마다 1pcs |
| 지불 조건: | 회사 계정 기반 T/T |

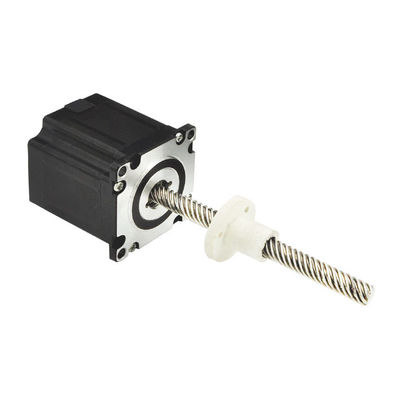

1. 하이브리드 선형 스테퍼 모터 선형 액추에이터 개요
하이브리드 선형 스텝 모터, 즉 선형 액추에이터, 전자기 인덕션의 원리를 사용합니다. 그것은 주로 모터 주체, 나사, 견과류 및 기타 구성 요소로 구성됩니다.모터가 회전할 때, 나사 및 견과류의 전환은 나선 전송의 원칙을 통해 수행됩니다. 모터의 각 회전, 견과류는 특정 거리에 나사 축을 따라 이동합니다.따라서 정확한 단계 움직임을 달성다른 작업 모드에 따라 제어 신호를 통해 단일 바퀴, 두 바퀴 또는 다바퀴 작업 모드를 선택할 수 있습니다.
하이브리드 선형 스텝 모터의 기술적 매개 변수는 해상도, 속도, 토크, 반 간섭 능력 등입니다.해상도는 원의 모터에 필요한 펄스의 수를 참조, 그리고 그것은 직접 모터의 정확성을 결정한다. 속도 장치의 반응 속도 영향을 미치는 모터의 최고 속도를 참조, 토크는 모터의 출력 힘,모터의 구동력을 결정하는반 간섭 능력은 모터가 혹독한 환경에서 정상적으로 작동 할 수있는 능력을 의미합니다.
하이브리드 선형 스텝 모터는 로봇, 로봇, 의료 장비 및 스마트 홈과 같은 광범위한 산업 자동화 분야에 적합합니다.나사 단계 모터는 정확한 관절 회전과 선형 움직임을 달성 할 수 있습니다로봇 응용 분야에서 하이브리드 스테퍼 선형 액추에이터는 고 정밀 작업 조각 처리를 달성 할 수 있습니다.스크루 스텝 모터는 다양한 자동화 작업을 달성하고 가정 생활의 편의성을 향상시킬 수 있습니다..
높은 정확성, 강한 부하 용량, 빠른 반응, 높은 신뢰성, 낮은 소음, 강한 적응력, 긴 수명, 유연한 사용자 정의 등
2하이브리드 스테퍼 모터 이름 지정 규칙 및 일반 기술 사양
선형 스테퍼 모터 이름 지정 규칙
일반 사양
| 발걸음 각도 | 1.8° (2단계) |
| 발걸음 각의 정확성 | ±0.09° |
| 크기 | 네마 23, 57mm |
| 단열등급 | 500VDC, 20 MΩ 분 B급 |
| 다이렉트릭 강도 | 1분 동안 500VAC |
| 온도 상승 | 80°C 이하 (명류) |
| 표면 온도 | 최대 허용 100°C |
| 습도 범위 | 20% ~ 90% RH |
| IP 등급 | IP40 |
| 인증서 | 로스, CE, CCC |
3. 20LHS0494/0244/0164 캡티브 타입H이브리드 선형 스테퍼 모터 성능 데이터 시트
| 모델 | 전류 | 저항력 | 인덕턴스 | 분추진력 | 로터무기력성 | 양극/일극 | 맙소사납 | 맙소사길이 | 무게 |
모터 길이 |
운전자 |
| A/Ø | Ω/Ø | mH/Ø | N @10RPS | g.cm2 | # 와이어 | mm | mm | 1kg | mm | ||
| 57LHS3004E-200 | 3.0 | 1.1 | 3.2 | 100 | 280 | 비 (4) | 10 | 200 | 0.62 | 56 | Y2SD2 |
참고: 모터 사양의 사용자 정의가 가능합니다.
4기계적 차원 (mm)
5.전선
|
|
