| 브랜드 이름: | PRMCAS |
| 모델 번호: | 57LHS3004B-160BR |
| MOQ: | ≥50PCS |
| 포장에 대한 세부 사항: | 각 판지마다 1pcs |
| 지불 조건: | 회사 계정 기반 T/T |
1카이풀 하이브리드 선형 스테퍼 모터 특징 및 장점

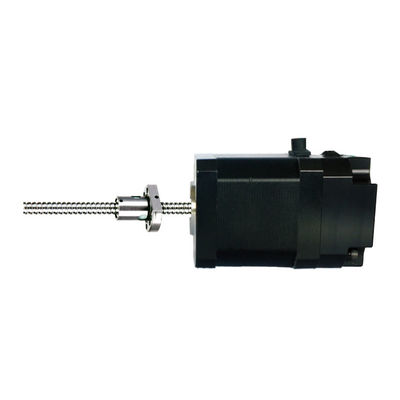

하이브리드 선형 스텝 모터 (Hybrid Linear Stepper Motor) 는 모터와 스크루 기계 변속기를 결합한 장치이다.그것은 회전 움직임을 선형 운동으로 변환하고 주로 다음 주요 구성 요소를 포함합니다:
기술적인 특징과 장점은 아래와 같습니다.
2하이브리드 스테퍼 모터 이름 지정 규칙 및 일반 기술 사양
선형 스테퍼 모터 이름 지정 규칙
일반 사양
| 발걸음 각도 | 1.8° (2단계) |
| 발걸음 각의 정확성 | ±0.09° |
| 크기 | 네마 23, 57mm |
| 단열등급 | 500VDC, 20 MΩ 분 B급 |
| 다이렉트릭 강도 | 1분 동안 500VAC |
| 온도 상승 | 80°C 이하 (명류) |
| 표면 온도 | 최대 허용 100°C |
| 습도 범위 | 20% ~ 90% RH |
| IP 등급 | IP40 |
| 인증서 | 로스, CE, CCC |
3. H이브리드 선형 스테퍼 모터 성능 데이터 시트
| 모델 | 전류 | 저항력 | 인덕턴스 | 분추진력 | 로터무기력성 | 양극/일극 | 맙소사납 | 맙소사길이 | 무게 | 모터 길이 | 운전자 |
| A/Ø | Ω/Ø | mH/Ø | N @10RPS | g.cm2 | # 와이어 | mm | mm | 1kg | mm | ||
| 57LHS3004B-160BR | 3.0 | 1.1 | 3.2 | 100 | 280 | 비 (4) | 4 | 160 | 0.7 | 92 | Y2SD2 |
| 모델 | 브레이크 전압 | 브레이크 힘 | 브레이크 토크 | 반응 시간 | 연결 | |
| DC V | W | N.m | ms | 24V+ | GND | |
| 57LHS3004B-160BR | 24 | 4 | 1.5 | 50 | BLK | BLK |
참고: 모터 사양의 사용자 정의가 가능합니다.
4기계적 차원 (mm)
5.전선
|
|
