| 브랜드 이름: | PRMCAS |
| 모델 번호: | 57LHS3004E-200BR |
| MOQ: | ≥50PCS |
| 포장에 대한 세부 사항: | 각 판지마다 1pcs |
| 지불 조건: | 회사 계정 기반 T/T |

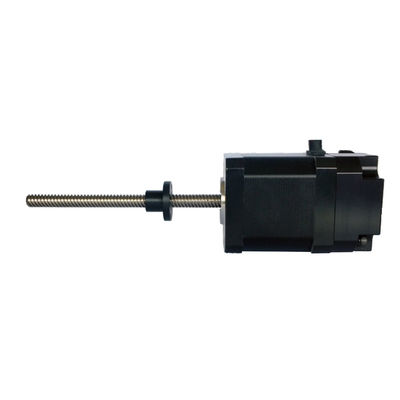

1. 브레이크 개요를 가진 하이브리드 선형 스테퍼 모터
- 네제조업에서는 브레이크가 있는 하이브리드 선형 스테퍼 모터를 자동 생산 라인 및 조립 시스템에서 위치 조절에 사용할 수 있습니다.부품 및 부품의 이동 및 조립브레이크 기능은 조립, 용접 또는 다른 처리 작업에 필요한 경우 부품의 움직임을 중지 할 수 있습니다.
브레이크가 있는 하이브리드 선형 스텝 모터는 로봇과 자동화된 로봇의 움직임을 제어하는 데 사용될 수 있다. 정확한 포착, 위치 및 물체의 배치의 적용에서,브레이크 기능은 로봇이 적절한 시간에 운동을 중지 할 수 있도록 할 수 있습니다.
자동화 된 창고 및 재료 처리 시스템에서 브레이크가있는 하이브리드 선형 단계 모터가 선반, 컨베이어 벨트 및 처리 장치의 움직임을 제어 할 수 있습니다.브레이크 기능은 재구제 할 필요가있을 때 상품을 운동 중지 할 수 있습니다, 저장 또는 분류.
자동 포장 및 포장 장비에서,브레이크가 장착된 하이브리드 선형 스테퍼 모터는 포장 재료의 위치와 움직임을 제어하여 포장 과정에서 제품의 정확한 위치를 보장 할 수 있습니다..
자동 탐지 및 품질 관리 시스템에서 the hybrid linear stepper motor with brake can be used to control the position of the detection device to ensure the accurate position of the product during the detection process for various measurement and detection operations.
자동화된 테스트 시스템에서는브레이크가 장착된 하이브리드 선형 스테퍼 모터는 시험 장비의 움직임을 제어하고 다양한 시험 및 평가 작업을 위해 시험 샘플을 적절한 위치로 이동하는 데 사용할 수 있습니다..
실험실에서, the hybrid linear stepper motor with brake can be used to control the movement of the experimental table to adjust the position and angle of the sample to support various experiments and research operations.
2하이브리드 스테퍼 모터 이름 지정 규칙 및 일반 기술 사양
선형 스테퍼 모터 이름 지정 규칙
일반 사양
| 발걸음 각도 | 1.8° (2단계) |
| 발걸음 각의 정확성 | ±0.09° |
| 크기 | 네마 23, 57mm |
| 단열등급 | 500VDC, 20 MΩ 분 B급 |
| 다이렉트릭 강도 | 1분 동안 500VAC |
| 온도 상승 | 80°C 이하 (명류) |
| 표면 온도 | 최대 허용 100°C |
| 습도 범위 | 20% ~ 90% RH |
| IP 등급 | IP40 |
| 인증서 | 로스, CE, CCC |
3. H이브리드 선형 스테퍼 모터 성능 데이터 시트
| 모델 | 전류 | 저항력 | 인덕턴스 | 분추진력 | 로터무기력성 | 양극/일극 | 맙소사납 | 맙소사길이 | 무게 | 모터 길이 | 운전자 |
| A/Ø | Ω/Ø | mH/Ø | N @10RPS | g.cm2 | # 와이어 | mm | mm | 1kg | mm | ||
57LHS3004E | 3.0 | 1.1 | 3.2 | 100 | 280 | 비 (4) | 10 | 200 | 0.71 | 92 | Y2SD2 |
| 모델 | 브레이크 전압 | 브레이크 힘 | 브레이크 토크 | 반응 시간 | 연결 | |
| DC V | W | N.m | ms | 24V+ | GND | |
57LHS3004E -200BR | 24 | 4 | 1.5 | 50 | BLK | BLK |
참고: 모터 사양의 사용자 정의가 가능합니다.
4기계적 차원 (mm)
5.전선
|
|
