| 브랜드 이름: | PRMCAS |

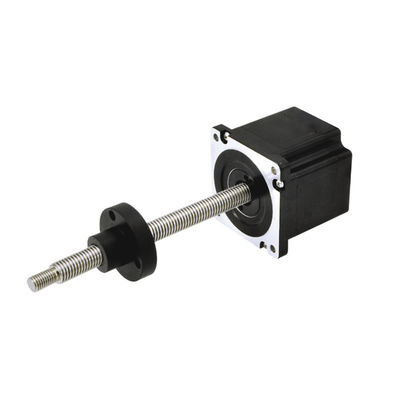

| 모델 번호: | 86LHS3004E-280 |
| MOQ: | ≥50PCS |
| 포장에 대한 세부 사항: | 각 판지마다 1pcs |
| 지불 조건: | 회사 계정 기반 T/T |
1하이브리드 선형 스테퍼 모터 개요
하이브리드 선형 스테퍼 모터는 구동 모터, 저속 기어, 나사, 견과류, 가이드, 푸시 막대, 슬라이드, 스프링, 껍질 및 터빈, 마이크로 제어 스위치 등으로 구성됩니다.
하이브리드 선형 스테퍼 모터는 새로운 선형 운동 실행 모션 제어 제품이며, 둥근 회전 운동을 선형 운동으로 변환합니다.
일반적으로 전기 스루의 표준 스트로크는 100,150, 200, 250, 300, 350, 400mm, 특별한 스트로크 요구 사항은 유연한 사용자 정의에 의해 지원 될 수 있습니다.하이브리드 선형 스테퍼 모터는 다른 응용 부하에 따라 다른 추진 나사 선로로 설계 될 수 있습니다..
하이브리드 선형 스테퍼 모터의 최대 추진력은 최대 20kN에 도달 할 수 있으며, 부하가없는 속도는 일반적으로 4 ~ 45mm / 특수 선형 속도는 사용자 정의 할 수 있습니다.
하이브리드 선형 스테퍼 모터를 실행 기관으로 사용하는 것은 공기 및 수압 압력을 사용하는 데 필요한 가스 / 액체 소스 장치 및 보조 장비를 줄일 수있을뿐만 아니라또한 집행 기관의 무게를 줄일 수 있습니다.
하이브리드 선형 스테퍼 모터는자동화 응용 프로그램에서 널리 사용됩니다.전자 생산 기계, 반도체 생산, 의료 장비, 테스트 플랫폼, 공장 자동화 등.
의 주요 장점 우리의 하이브리드 선형 스테퍼 모터의
2하이브리드 스테퍼 모터 이름 지정 규칙 및 일반 기술 사양
선형 스테퍼 모터 이름 지정 규칙
일반 사양
| 발걸음 각도 | 1.8° (2단계) |
| 발걸음 각의 정확성 | ±0.09° |
| 크기 | Nema34, 86mm |
| 단열등급 | 500VDC, 20 MΩ 분 B급 |
| 다이렉트릭 강도 | 1분 동안 500VAC |
| 온도 상승 | 80°C 이하 (명류) |
| 표면 온도 | 최대 허용 100°C |
| 습도 범위 | 20% ~ 90% RH |
| IP 등급 | IP40 |
| 인증서 | 로스, CE, CCC |
3. H이브리드 선형 스테퍼 모터 성능 데이터 시트
| 모델 | 전류 | 저항력 | 인덕턴스 | 분추진력 | 로터무기력성 | 양극/일극 | 맙소사납 | 맙소사길이 | 무게 |
모터 길이 |
운전자 |
| A/Ø | Ω/Ø | mH/Ø | N @10RPS | g.cm2 | # 와이어 | mm | mm | 1kg | mm | ||
| 86LHS3004E-280 | 3.0 | 1.2 | 12 | 200 | 1400 | 비 (4) | 3 | 280 | 2 | 76 | Y2SD3 |
참고: 모터 사양의 사용자 정의가 가능합니다.
4기계적 차원 (mm)
5.전선
6모델 선택 가이드
하이브리드 선형 모터를 선택할 때 다음 요소를 고려해야합니다.
전기 크기의 선택 (력 요구):
모터의 크기와 최대 추진력, 그리고 부하의 상단 한계 값. 모터의 크기가 증가함에 따라 모터의 출력 추진력은 그에 따라 증가합니다.
추진력 에 따라 올바른 모터 와 크기를 선택 한 후, 적절한 가이드 는 속도 와 가속도 고려 해야 합니다.하이브리드 선형 스테퍼 모터의 속도는 추진력에 반비례즉, 모터의 작동 속도를 높이면 스크루 모터의 추진력을 감소시킬 것입니다. 모터/스크루의 선택 데이터를 개선하기 위해,다른 참조를 참조하십시오.
이 두 단계가 나사 모터 선택의 기초를 제공하지만, 다른 변수는 또한 작업 주기, 시스템 수명, 환경 요소, 반복 위치 정확성,허용 가능한 허리 틈, 가속/연속 요구 사항, 운전 조건, 레벨, 레벨 또는 수직 설치.
많은 변수가 나사 모터의 선택에 영향을 미치기 때문에 사용자가 응용 프로그램에 대한 모델을 최종화하기 전에 실제 테스트를 수행하는 것이 강력하게 권장됩니다.
|
|
