제품 세부 정보

집 > 상품 >

선형 하이브리드 스테퍼 모터

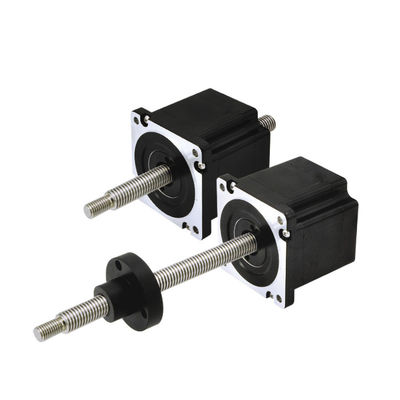

86LHS 시리즈 6 개의 와이어 2000N 힘 2 단계 Nema34 포착 외부 견과류 하이브리드 선형 스텝 모터 선형 수축기

모든 범주

선형 하이브리드 스테퍼 모터

저희와 연락

Mr. Bruce Niu

bruce.niu@zionkaifull.com

0086-18682160096

지금 연락하세요

86LHS 시리즈 6 개의 와이어 2000N 힘 2 단계 Nema34 포착 외부 견과류 하이브리드 선형 스텝 모터 선형 수축기

브랜드 이름:	PRMCAS
모델 번호:	86LHS SIX 와이어 캡티브 및 외부 견과류 시리즈가 없습니다
MOQ:	≥50PCS
포장에 대한 세부 사항:	각 판지마다 1pcs
지불 조건:	회사 계정 기반 T/T

자세한 정보

제품 설명

자세한 정보

원래 장소:

CE, ROHS, CCC

프레임 크기:

Nema34, 86mm

2개 단계

스텝 각:

각도 정확도:

0.09°

가속 전류:

1.3/3.12/5.47A

권장 부하 제한:

2000N@10rps

하이라이트:

저소음, 저진동, 저발열, 고평활성, 고신뢰성

사용자 정의:

지원받습니다

공급 능력:

달 당 10000 PC

강조하다:

NEMA34 선형 하이브리드 스테퍼 모터

제품 설명

1하이브리드 선형 스테퍼 모터 개요
하이브리드 선형 스테퍼 모터는 회전 운동을 선형 운동으로 변환합니다. 정확한 선형 위치 능력과 안정성으로 인해 산업 분야에서 널리 사용됩니다.자동화 애플리케이션다음은 가장 일반적인 하이브리드 선형 모터 응용 프로그램입니다.

3D 프린터: 3D 프린터에서, 스크루 모터는 인쇄 머리의 선형 움직임을 다른 방향으로 제어하는 데 사용되며, 이로 인해 층을 쌓아 삼차원적인 객체를 만듭니다.
자동 생산 라인: 스크루 모터는 재료 처리, 조립 및 배치에 생산 라인에서 사용되며 고 정밀 위치 및 제어 기능을 제공합니다.
의료 장비: 의료 분야에서, 스크루 모터는 의료 장비의 움직임을 제어하는 데 사용됩니다. 예를 들어 X-ray 장비, CT 스캐너 및 수술 로봇.
직물 장비: 직물 기계는 직물 가공 및 꿰매기 작업을 정확하게 달성하기 위해 직물, 예를 들어 직물 기계와 꿰매기 기계의 움직임을 제어해야합니다.
반도체 제조: 반도체 산업에서, 스크루 모터는 인쇄 회로 보드 제조 장비와 같은 반도체 장비의 정확한 동작을 제어하는 데 사용됩니다.
전자 장비 조립: 전자 제조 과정에서 나사 모터는 LCD 패널 조립 및 인쇄 회로 보드의 위치와 같은 선형 구성 요소를 조립하는 데 사용됩니다.
과학 연구 장비: 실험실 및 과학 연구 분야에서는 현미경의 초점 거리 조정과 샘플 이동과 같은 도구의 선형 움직임을 제어하기 위해 나사 모터를 사용합니다.

2하이브리드 스테퍼 모터 이름 지정 규칙 및 일반 기술 사양
선형 스테퍼 모터 이름 지정 규칙

86LHS 시리즈 6 개의 와이어 2000N 힘 2 단계 Nema34 포착 외부 견과류 하이브리드 선형 스텝 모터 선형 수축기 0
일반 사양

발걸음 각도	1.8° (2단계)
발걸음 각의 정확성	±0.09°
크기	Nema34, 86mm
단열등급	500VDC, 20 MΩ 분 B급
다이렉트릭 강도	1분 동안 500VAC
온도 상승	80°C 이하 (명류)
표면 온도	최대 허용 100°C
습도 범위	20% ~ 90% RH
IP 등급	IP40
인증서	로스, CE, CCC

3. H이브리드 선형 스테퍼 모터 성능 데이터 시트

모델 이름	배선	가등전압	등급 전류	저항/단계	인덕턴스 /단계	전력 소비	온도 상승	무게	단열 저항력
86LHS5474	양극성	2.85V	5.47A	0.52Ω	2.86mH	31.2W	75°C	20.3kg	20MΩ
86LHS3124		5V	3.12A	1.6Ω	8.8mH
86LHS1304		12V	1.3A	9.23Ω	51mH
86LHS3126	단극성	5V	3.12A	1.6Ω	40.4mH
35LHS1306	단극성	12V	1.3A	23.0Ω	25.5mH

참고: 모터 사양의 사용자 정의가 가능합니다.

코드	리드 스크루 스레드 크기 mm
코드	지름	발걸음	납
3	φ1588	0.0127	2.54
B	φ1588	0.015875	3.175
Y	φ1588	0.0635	12.7
Z	φ1588	0.127	25.4

4기계적 차원 (mm)

외부 견과류의 기계적 도면은 아래와 같습니다.

86LHS 시리즈 6 개의 와이어 2000N 힘 2 단계 Nema34 포착 외부 견과류 하이브리드 선형 스텝 모터 선형 수축기 1

캡티브 타입 기계 도면은 없습니다.

86LHS 시리즈 6 개의 와이어 2000N 힘 2 단계 Nema34 포착 외부 견과류 하이브리드 선형 스텝 모터 선형 수축기 2

5힘 및 펄스 속도 곡선

6전선
86LHS 시리즈 6 개의 와이어 2000N 힘 2 단계 Nema34 포착 외부 견과류 하이브리드 선형 스텝 모터 선형 수축기 4
