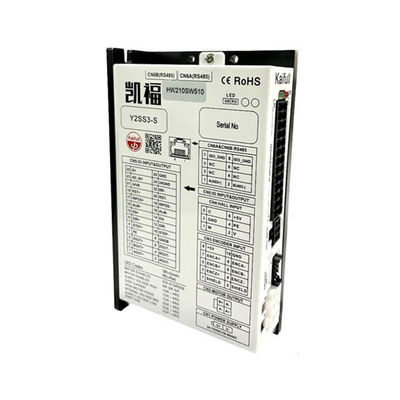

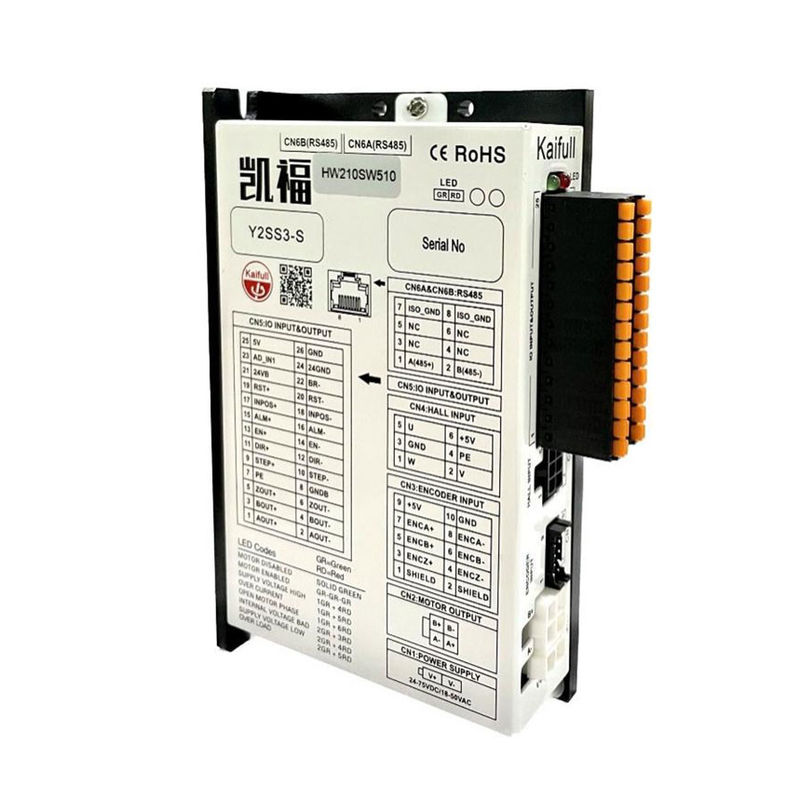

Y2SS3-S 어댑티브 8.0A 2단계 폐쇄 루프 단계 서보 드라이브와 엔코더 산업 자동화 출력
1제품 개요
닫힌 루프 단계 모터 드라이버는 제어 단자를 수신하고 단계 모터에 대한 적절한 드라이브 전류를 출력하여 움직임을 제어하는 모션 제어 드라이버입니다.단계 모터와 드라이버는 단계 동작 제어 시스템을 구성합니다., 그리고 성능은 단계 모터뿐만 아니라 단계 드라이버에 달려 있습니다.
폐쇄 루프 단계 모터 드라이브의 장점은 다음과 같습니다: 단계 손실이 없으며 더 높은 토크, 더 높은 정확성, 좋은 안정성, 낮은 전력 소비, 빠른 반응 속도, 낮은 소음 등.
닫힌 루프 단계 드라이브는 공장 자동화, 조각 기계, 전자 제품 제조, 물류 분류, 로봇, 다양한 특수 자동화 장비, 의료 장비,CNC 기계 도구, 레이저 장비, 인쇄 기계, 재료 처리, 안전 시스템, 내비게이션 시스템, 산업 시험 및 측정 등과 같은 많은 분야가 있습니다.
적절한 단계 드라이버 또는 모터를 찾을 수 없다면 언제든지 저희에게 연락 할 수 있습니까? 우리는 당신에게 가장 적합한 것을 추천 할 것입니다.
2주요 기술 사양
특징
◆ DC 입력 단계 서보 드라이버
◆ 적응력 있는 모터 와 부하자동으로 전류를 조정0.5-8.0A
◆ 입력 전압: 24 - 75 VDC
◆ 펄스 + 방향 / 이중 펄스 제어 모드
◆ 16 대의 부대 분할
◆ 제어 신호 5-24V 호환
◆ 여러 가지 전기 보호
3스텝 드라이버 외부 인터페이스
4LED 상태 표시기 설명
LED 상태 표시기, 운전자의 작업 상태 또는 비정상적인 원인을 확인 할 수 있습니다.
| 표시 | 색상 | 설명 해 주십시오. |
| 포로응급실 | 녹색 | 운전자가 정상일 때 녹색등이 깜박입니다. |
| 오류 | 빨간색 |
운전자가 잘못했을 때, 신호등 번쩍이는 |
|
상태 |
실패 |
원인 |
|
크리en반짝이는 |
드라이브정상 |
-- |
|
항상 녹색에 |
운전하지 마사용 가능 |
EN 항구는 높은 수준입력 |
|
빨간색과 1녹색 |
드라이브 온도는 너무높은 |
강화 할 필요가 있습니다열 |
|
빨간색과 1녹색 |
드라이브 전력 입력 끝 전압 |
힘 공급 전압 이 더 큰 보다 75V |
|
빨간색과 1녹색 |
지나가세요전류 |
모터 배선 고장 또는 나쁜접촉 |
|
빨간색과 1녹색 |
모터 와일링 오픈회로 |
모터가 연결되지 않았습니다.그래요 |
|
빨간색과 2녹색 |
드라이브 내부 전압오류 |
힘도 그렇고낮은 |
|
빨간색과 2녹색 |
드라이브 전력 입력 아래 전압 |
전원 공급 전압 이보다 작습니다. 24V |
|
5 빨간색과 2녹색 |
끝부하 |
초과부하 |
5전원 연결
| 터미널 식별 | 전원 공급 연결 |
| V+ | 양극 |
| V- | 음극 |
6. CN3 인코더 연결
인코더의 연결 단말기와 연장 선은 직접 삽입되도록 설계되어 있으므로 자동 배선화가 필요 없다고 간주됩니다.
7CN4 홀 입력
| 스위치 설정 | 설명 | 스위치 설정 | 설명 |
| CN45 | U | CN46 | 5V+ |
| CN43 | GND | CN44 | PE |
| CN4. 1 | W | CN42 | V |
8. CN5 I/O 제어 신호
|
I/O 제어 신호 |
입력/출력 |
참조 |
||
| CN5. 1 | AOUT+ | 인코더 A+출력 |
그림 2 |
|
| CN52 | 아웃- |
인코더 A-출력 인코더 B+출력 인코더 B-출력 인코더 Z+출력 엔코더 Z 출력 |
||
| CN53 | BOUT+ |
오 |
||
| CN54 | 하지만... | u p u | ||
| CN55 | ZOUT+ | |||
| CN56 | 소트- | |||
| CN57 | PE | 운전자 징계 | ||
|
CN58 |
GNDB |
인코더 지상 유선 (올래 컴퓨터의 내부 GND에 연결) | ||
| CN59 | STEP+ | 입력 | STEP+: 펄스 양성 단말 |
그림 4 |
| CN510 | STEP- | STEP-: 펄스 음성 단말 | ||
| CN5. 11 | DIR+ | DIR+: 긍정적인 방향 | ||
| CN5. 12 | DIR- | DIR-: 음향 방향 | ||
|
CN513 |
EN+ |
EN+ 긍정적 단말 (정상적으로 폐쇄) |
||
| CN5. 14 | ᄋ- | 출력 |
EN- 음극 (정상적으로 폐쇄) |
|
| CN5. 15 | ALM+ |
입력 |
경보 출력 +100mA |
그림 1 |
| CN516 | ALM- | 경보 출력 -100mA | ||
| CN5. 17 | INPOS+ | 현장 신호 출력 +100mA | ||
| CN518 | INPOS- | 현장 신호 출력 -100mA | ||
| CN519 | RST+ | 알람 재설정+ |
그림 4 |
|
| CN520 | RST- | 알람 재설정... | ||
|
CN521 |
24VB |
출력
입력 |
24V 브레이크 전원 공급 장치 브레이크 출력 + ((24V1A) |
그림 3 |
| CN522 | BR- | 브레이크 출력 -24V1A | ||
| CN523 | AD-IN1 | 출력 | 아날로그 입력 | |
| CN524 | 24GND | 브레이크 전원 공급 0V | ||
| CN525 | 5V | 전력 공급 장치 + 5V |
그림 5 |
|
| CN526 | GND | 전력 공급 장치 0V | ||
9CN6 RS485 연결
| 스위치 설정 | 스위치 설정 | 회전 위치 | 스위치 설정 |
| CN67 | ISO_GND | CN68 | ISO_GND |
| CN65 | NC | CN66 | NC |
| CN63 | NC | CN64 | NC |
| CN6. 1 | A ((485+) | CN62 | B ((485-) |
10제어 신호 연결
입력 연결:
출력 연결:
9기계적 차원
|
