| 브랜드 이름: | Kaifull |
| 모델 번호: | G20Z-080L-2STT 및 G20Z-080LS-2STT |
| MOQ: | 1pcs |
| 포장에 대한 세부 사항: | 각 판지마다 50pcs |
| 지불 조건: | 회사 계정 기반 T/T |

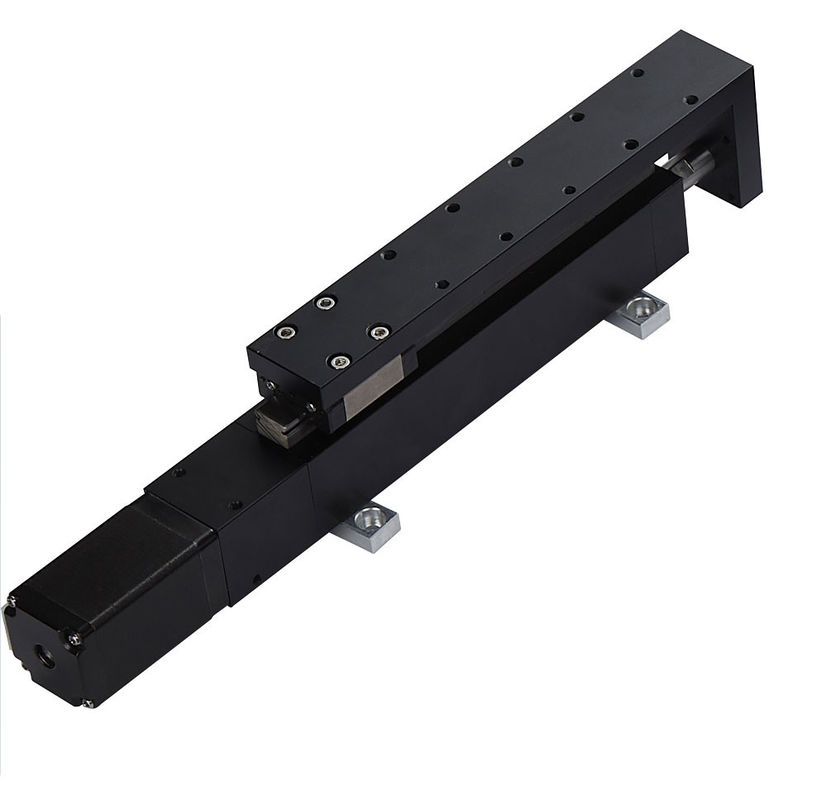

G20Z-080L/LS-2STT 20*20/35*204mm 전기 실린더 효과적 이동 거리 80mm 스트로크 트라페지오드 나사
1제품 개요
전기 실린더는 모터와 컨트롤러를 사용하여 선형 운동으로 특정 추진력을 생성하는 제품입니다.전기 실린더는 나사를 구동하는 모터의 회전이며 회전은 직선 운동으로 변환됩니다, 정밀 자동화 모션 제어 응용 프로그램에서 사용할 수 있습니다. 밀고 당기는 것, 닫는 것, 열어주는 것, 들어 올리는 것, 착륙하는 것 등.
전기 실린더의 구조와 작동 원리는 다음과 같습니다. 전기 실린더는 모터와 나사 통합 설계로 구성된 모듈형 제품입니다.모터의 회전 운동은 정밀한 속도 조절을 실현하기 위해 선형 운동으로 변환, 정확한 위치 제어, 그리고 정확한 추진 제어.
전기 실린더는 가혹한 환경에서 작동 할 수 있으며 보호 수준은 IP66 이상까지 도달 할 수 있습니다. 기계 자동화 산업에서 공기 실린더와 수압 실린더를 대체 할 수 있습니다.전자 산업자동차 산업 등
전통적인 공기 실린더에 비해 전기 실린더는 정확한 위치 제어, 정확한 속도 제어 및 정확한 추진 제어의 장점을 가지고 있습니다. 동시에,전기 실린더는 소음이 낮다는 장점이 있습니다., 낮은 진동, 높은 속도, 에너지 절감, 그리고 그것은 임의로 이동 범위 내에서 어떤 위치 포인트를 추가 할 수 있습니다. 그것의 수명 또한 공기 실린더보다 훨씬 길다.
의전기 실린더 선택다음 요인을 고려해야 합니다.
1) 효과적 경로, 단위 mm. 효과적 경로 는 전기 실린더 가동의 효과적 거리를 나타냅니다. 일반적으로저속 전기 실린더 (100mm/s 미만) 는 최종 충돌을 피하기 위해 효과적인 경로 기준으로 경로 수를 약 20mm 증가시킬 수 있습니다.고속의 경우, 균형은 앞 및 뒷 제한 위치에서 충돌을 피하기 위해 디버깅을 용이하게 하기 위해 필요합니다.
2) 가속 속도, 단위 mm/s. 전기 실린더가 완전히 충전되면 가속 속도를 결정하는 데 사용됩니다. 속도는 전기 실린더 구동 모터의 힘을 직접 결정합니다.실제 필요에 따라 적절한 속도를 결정하여 낭비와 비용 개선을 피하십시오..
3) 명목 기여, 단위 N 또는 kgf. 전기 실린더의 추진력은 튼력과 일치하며 전체 경로에서 모든 위치의 크기는 동일합니다.실제 필요에 따라 선택 하 고 성능 마진의 일정 금액을 남겨주세요.
4) 위치 정확성, 단위 mm. 일반적으로 반복 위치 정확성을 의미하며 적절한 정확성은 비용을 줄이는 데 좋습니다.
5) 전력 전압, 단위 V. 우리는 DC와 통신을 포함한 다양한 전압 옵션을 제공합니다.
카이풀 전기 실린더 응용 프로그램:
항공우주 분야전기 실린더는 시뮬레이션 항공기, 동적 좌석 및 기타 장비에서 사용됩니다.
군사 산업전기 실린더는 항공기, 시뮬레이션 등을 시뮬레이션하는 데 사용됩니다.
자동차 제조업.전기 실린더는 특히 설치 기계 및 시험 기기에 설치, 공급, 해제 및 기타 작업에 사용됩니다.
산업 산업전기 실린더는 식품 기계, 세라믹 기계, 용접 기계 및 리프팅 플랫폼에서 사용됩니다.
연예계.전기 실린더는 로봇 팔과 관절, 동적 좌석 등에 사용됩니다.
의료 장비 산업현대 의료 장비는 많은 수의 정밀 기기와 로봇 팔을 사용하고 있으며 전기 실린더는 의료 로봇, 재활 장비, 외과 로봇,의약품 생산 및 다른 분야.
새로운 에너지 산업전기 실린더는 태양광 추적 시스템, 풍력 발전 시스템 등에 사용됩니다.전기 실린더는 태양 전지 패널의 회전을 구동하는 데 사용되며 태양 전지 추적을 실현합니다. 풍력 발전 시스템에서는 전기 실린더가 풍력 발전기 세트에 사용됩니다. 양극화 시스템은 풍력 터빈의 회전 조절을 실현합니다.
또한,자동화 산업, 전기 실린더는 기계 도구 자동화, 반도체 제조 및 네트워크 장비 생산 라인에서 사용됩니다.전기 실린더는 자동차 제조 분야에서 로봇의 움직임을 제어하는 데 사용됩니다., 의료 장비 생산 및 전자 제조. 포장 산업에서 전기 실린더는 포장 기계의 들어올림, 추진, 스트레칭 및 캡처를 제어합니다.
2명칭 규정
이름의 의미G20Z-080L-2STT 및 G20Z-080LS-2STT는 다음과 같습니다.
3주요 사양
| 모터 | 20단계 모터 |
| 스트로크 mm | 80mm |
| 나사 종류 | 트라페소이드 |
| 납 mm | 2mm |
| 최대 속도 mm/s | 30mm/s |
| 최대 수직 부하 kg | 00.8kg |
| 최대 수평 부하 kg | 2kg |
| 반복된 위치 정밀도 mm | ±0.02mm |
| 정압 VDC | 24V DC |
| 피크 전류 A | 1.0A |
| 적용 가능한 컨트롤러 | Y2SD1R5 |
| 운영 환경 | 0-40°C, 85%RH 이하 |
| IP | IP40 |
참고: 유지 힘은 전기가 없는 상태에서 손실됩니다. 따라서 수직 부하와 외부 힘은 유지될 수 없습니다.수직 구동 장치가 사용 될 때 전자기 브레이크가있는 제품을 선택하십시오..
4기계 도면
아래와 같이 G20Z-080L-2STT의 기계 도면,
아래와 같이 G20Z-080LS-2STT의 기계 도면,
|
|
